UNIDAD 2 - DIBUJO
PROYECTIVO.
- ESCALAS NORMALIZADAS
- CUALES SON LAS MAS COMUNES
- ESCALAS MAS USADAS Las
escalas más usadas en
construcción son: Para
detalles y secciones de
precisión. Escala 1:1 Escala 1: 2
Escala 1: 5 Para plantas y
alzados generales detallados.
Escala 1: 10 Escala 1: 20 Para
plantas, alzados o elevaciones
y secciones generales de
edificaciones. Escala 1: 50
Escala 1: 100 Para
anteproyectos generales.
Escala 1: 200 Para planos de
localización (urbanismos,
topografía, vías). Escala 1: 500
Escala 1: 1 000 Escala 1: 2 000
Para planos cartográficos.
Escala 1: 5 000 Escala 1: 10 000
- ESCALAS MAS USADAS Las
escalas más usadas en
construcción son: Para
detalles y secciones de
precisión. Escala 1:1 Escala 1: 2
Escala 1: 5 Para plantas y
alzados generales detallados.
Escala 1: 10 Escala 1: 20 Para
plantas, alzados o elevaciones
y secciones generales de
edificaciones. Escala 1: 50
Escala 1: 100 Para
anteproyectos generales.
Escala 1: 200 Para planos de
localización (urbanismos,
topografía, vías). Escala 1: 500
Escala 1: 1 000 Escala 1: 2 000
Para planos cartográficos.
Escala 1: 5 000 Escala 1: 10 000
- QUE SON:
- La escala es la relación matemática que existe
entre las dimensiones reales y las del dibujo
que representa la realidad sobre un plano o
un mapa. Es la relación de proporción que
existe entre las medidas de un mapa con las
originales. Se define la ESCALA como la
relación entre la dimensión dibujada respecto
de su dimensión real.

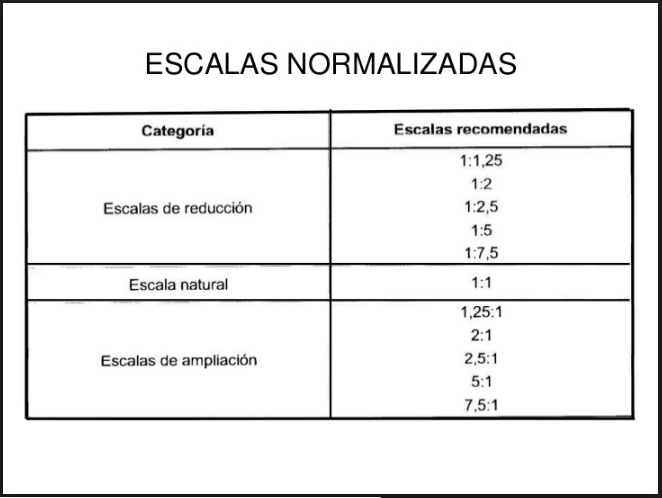

- Escala natural: Es cuando el tamaño físico
del objeto representado en el plano coincide
con la realidad. Existen varios formatos
normalizados de planos para procurar que la
mayoría de piezas que se mecanizan estén
dibujadas a escala natural; es decir, escala
1:1.
- Escala de reducción: Se utiliza cuando el
tamaño físico del plano es menor que la
realidad. Esta escala se utiliza para representar
piezas (E.1:2 o E.1:5), planos de viviendas (E:
1:50), mapas físicos de territorios donde la
reducción es mucho mayor y pueden ser
escalas del orden de E.1:50.000 o E.1:100.000.
Para conocer el valor real de una dimensión
hay que multiplicar la medida del plano por el
valor del denominador.
- Escala de ampliación: Se utiliza cuando hay
que hacer el plano de piezas muy pequeñas o
de detalles de un plano. En este caso el valor
del numerador es más alto que el valor del
denominador o sea que se deberá dividir por
el numerador para conocer el valor real de la
pieza. Ejemplos de escalas de ampliación son:
E.2:1 o E.10:1.
- Escala natural: Es cuando el tamaño físico
del objeto representado en el plano coincide
con la realidad. Existen varios formatos
normalizados de planos para procurar que la
mayoría de piezas que se mecanizan estén
dibujadas a escala natural; es decir, escala
1:1.
- La escala es la relación matemática que existe
entre las dimensiones reales y las del dibujo
que representa la realidad sobre un plano o
un mapa. Es la relación de proporción que
existe entre las medidas de un mapa con las
originales. Se define la ESCALA como la
relación entre la dimensión dibujada respecto
de su dimensión real.
- COMO SE CONSTRUYEN
- Aunque, en teoría, sea posible aplicar
cualquier valor de escala, en la práctica se
recomienda el uso de ciertos valores
normalizados con objeto de facilitar la lectura
de dimensiones mediante el uso de reglas o
escalímetros.
- Aunque, en teoría, sea posible aplicar
cualquier valor de escala, en la práctica se
recomienda el uso de ciertos valores
normalizados con objeto de facilitar la lectura
de dimensiones mediante el uso de reglas o
escalímetros.
- CUALES SON LAS MAS COMUNES
- VISTAS
- VISTAS NECESARIAS

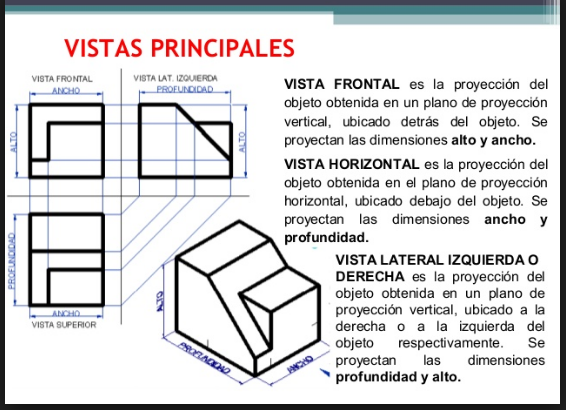

- • ALZADO.- es la vista frontal del
objeto (la que más define el objeto)
• PERFIL.- es la vista lateral
izquierda del objeto, se dibuja
siempre a la derecha del alzado.
• PLANTA.- es la vista superior del
objeto cuando nos colocamos
frente al mismo, es decir lo que
vemos desde arriba cuando nos
colocamos frente al objeto.
- • ALZADO.- es la vista frontal del
objeto (la que más define el objeto)
• PERFIL.- es la vista lateral
izquierda del objeto, se dibuja
siempre a la derecha del alzado.
• PLANTA.- es la vista superior del
objeto cuando nos colocamos
frente al mismo, es decir lo que
vemos desde arriba cuando nos
colocamos frente al objeto.
- VISTAS ESPECIALES
- Vistas parciales Los objetos simétricos
con frecuencia pueden ser
adecuadamente ilustrados mediante
medias vistas. Se utiliza una línea central
para mostrar el eje de simetría. Vistas
posteriores Las vistas posteriores,
normalmente se proyectan a la izquierda
o a la derecha. Las vistas posteriores no
deben proyectarse arriba ni abajo,
porque se ocasionaría que la parte se
mostrara invertida.
- Vistas parciales Los objetos simétricos
con frecuencia pueden ser
adecuadamente ilustrados mediante
medias vistas. Se utiliza una línea central
para mostrar el eje de simetría. Vistas
posteriores Las vistas posteriores,
normalmente se proyectan a la izquierda
o a la derecha. Las vistas posteriores no
deben proyectarse arriba ni abajo,
porque se ocasionaría que la parte se
mostrara invertida.
- AUXILIARES
- Muchas partes de maquina tiene
superficies que no son
perpendiculares o en angulo
recto, respecto al plano de
proyeccion. La vista auxiliar
remplaza en el dibujo a una de
las vistas
- Muchas partes de maquina tiene
superficies que no son
perpendiculares o en angulo
recto, respecto al plano de
proyeccion. La vista auxiliar
remplaza en el dibujo a una de
las vistas
- VISTAS NECESARIAS
- FORMATOS
NORMALIZADOS
- QUE SON:
- Se llama formato a la hoja de papel en
que se realiza un dibujo, cuya forma y
dimensiones en mm están normalizados.
En la norma NTC (1687), equivalente a la
ISO 5457, se especifican las características
de los formatos. tamaño de un papel en
orden a sus dimensiones de largo y
ancho.
- Se llama formato a la hoja de papel en
que se realiza un dibujo, cuya forma y
dimensiones en mm están normalizados.
En la norma NTC (1687), equivalente a la
ISO 5457, se especifican las características
de los formatos. tamaño de un papel en
orden a sus dimensiones de largo y
ancho.
- CUALES SON LOS MAS
COMUNES:
- LOS MES COMUNES SON LOS A0, A1,
A2, A3, A4, A5.
- LOS MES COMUNES SON LOS A0, A1,
A2, A3, A4, A5.
- COMO SE CONSTRUYEN:

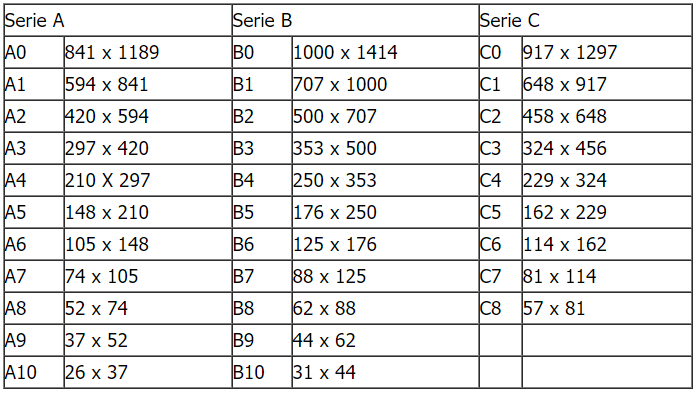

- PARTIMOS DE UNA HOJA DE PAPEL DE TAMAÑO
A0 QUE TIENE MEDIDAS DE 841 X 1189 mm.
DOBLAMOS A LA MITAD SU LADO MÁS LARGO,
PARA OBTENER EL FORMATO A1, LUEGO
DOBLAMOS A LA MITAD ESTE, PARA OBTENER
EL FORMATO A2, Y ASÍ SUCESIVAMENTE.
- JORGE GABINO BARRERA ZAMBRANO.
DIBUJO DE INGENIERÍA. PERIODO
16_04.
- JORGE GABINO BARRERA ZAMBRANO.
DIBUJO DE INGENIERÍA. PERIODO
16_04.
- PARTIMOS DE UNA HOJA DE PAPEL DE TAMAÑO
A0 QUE TIENE MEDIDAS DE 841 X 1189 mm.
DOBLAMOS A LA MITAD SU LADO MÁS LARGO,
PARA OBTENER EL FORMATO A1, LUEGO
DOBLAMOS A LA MITAD ESTE, PARA OBTENER
EL FORMATO A2, Y ASÍ SUCESIVAMENTE.
- QUE SON:
- LINEAS NORMALIZADAS
- QUE SON
- El elemento del que nos servimos para confeccionar
un dibujo técnico. Las líneas son usadas como
símbolos y tienen diferentes significados según se
dibujen como líneas continuas, a trazos, a trazo y
punto, etc. Y según sus espesores. Una línea es una
sucesión de puntos o, lo que es lo mismo, un punto en
movimiento. Además de ser un instrumento con el que
delimitar formas y describir contornos, las líneas
pueden usarse como un recurso expresivo cuando se
saben explotar sus matices y asociaciones. De ahí que
suela mencionarse como uno de los elementos
estructurales básicos del arte.
- El elemento del que nos servimos para confeccionar
un dibujo técnico. Las líneas son usadas como
símbolos y tienen diferentes significados según se
dibujen como líneas continuas, a trazos, a trazo y
punto, etc. Y según sus espesores. Una línea es una
sucesión de puntos o, lo que es lo mismo, un punto en
movimiento. Además de ser un instrumento con el que
delimitar formas y describir contornos, las líneas
pueden usarse como un recurso expresivo cuando se
saben explotar sus matices y asociaciones. De ahí que
suela mencionarse como uno de los elementos
estructurales básicos del arte.
- COMO SE CONSTRUYEN
- Según su grosor su forma y en lo que se
requiera aplicar. Además de por su trazado,
las líneas se diferencian por su anchura o
grosor. En los trazados a lápiz, o mediante la
utilización de lápices de diferentes durezas.
En los trazados a tinta, la anchura de la línea
deberá elegirse, en función de las
dimensiones o del tipo de dibujo, entre la
gama siguiente: 0,18 – 0,25 – 0,35 – 0,5 – 0,7
– 1 – 1,4 y 2 mm.
- Según su grosor su forma y en lo que se
requiera aplicar. Además de por su trazado,
las líneas se diferencian por su anchura o
grosor. En los trazados a lápiz, o mediante la
utilización de lápices de diferentes durezas.
En los trazados a tinta, la anchura de la línea
deberá elegirse, en función de las
dimensiones o del tipo de dibujo, entre la
gama siguiente: 0,18 – 0,25 – 0,35 – 0,5 – 0,7
– 1 – 1,4 y 2 mm.
- CUALES SON LAS MAS COMUNES
- Línea llena ancha Línea
llena estrecha Línea de
trazos Línea ancha de trazo
y punto Línea estrecha de
trazo y punto Línea a mano
alzada Línea de objeto
Línea de centro Línea
oculta Línea de rotura
Líneas de sección o de
corte
- Línea llena ancha Línea
llena estrecha Línea de
trazos Línea ancha de trazo
y punto Línea estrecha de
trazo y punto Línea a mano
alzada Línea de objeto
Línea de centro Línea
oculta Línea de rotura
Líneas de sección o de
corte
- QUE SON
- cortes

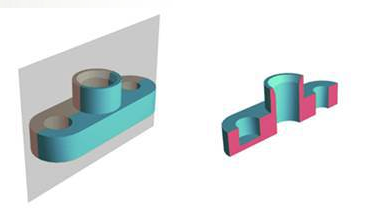

- Un corte es el artificio mediante el
cual, en la representación de una
pieza, eliminamos parte de la misma,
con objeto de clarificar y hacer más
sencilla su representación y acotación.
- Por un solo plano, por
planos paralelos, con
giro, semicorte o
cuadrante, parcial.
- Por un solo plano, por
planos paralelos, con
giro, semicorte o
cuadrante, parcial.
- Un corte es el artificio mediante el
cual, en la representación de una
pieza, eliminamos parte de la misma,
con objeto de clarificar y hacer más
sencilla su representación y acotación.
- secciones y roturas
- Se denomina sección a la intersección
del plano de corte con la pieza, cuando
se representa una sección, a diferencia
de un corte, no se representa el resto
de la pieza que queda detrás de la
misma. Siempre que sea posible, se
preferirá representar la sección, ya que
resulta más clara y sencilla su
representación.
- Seccion abatida: Son secciones
cuyo plano de corte se gira 90
grados en relación al plano de
proyección para hacerlas coincidir
con éste.
- Sección Desplazada: Son secciones que
se utilizan debido a que las mismas no
pueden abatirse dentro del dibujo por
las dimensiones de la pieza y se
representan fuera de la vista.
- Seccion abatida: Son secciones
cuyo plano de corte se gira 90
grados en relación al plano de
proyección para hacerlas coincidir
con éste.
- Se denomina sección a la intersección
del plano de corte con la pieza, cuando
se representa una sección, a diferencia
de un corte, no se representa el resto
de la pieza que queda detrás de la
misma. Siempre que sea posible, se
preferirá representar la sección, ya que
resulta más clara y sencilla su
representación.
- Intersección ficticia: Identifica el
cruce de dos líneas que no se
interceptan en planos distintos
proyectándolas sobre un mismo
plano.
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
