DIBUJO PROYECTIVO

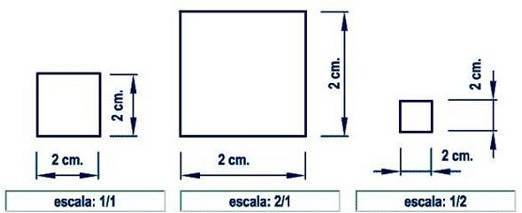

  1. ESCALAS NORMALIZADAS
    1. Que son? Son aquellas que están reguladas por la NTC 1580. Es la relación existente entre un objeto representado y el objeto real.
      1. Cómo se construyen? Estas se pueden obtener a partir del tamaño que se le quiera dar al objeto representado. Las hallamos dentro de un formato y se pueden representar en figuras geométricas (Rectángulos, círculos, etc)
        1. Cuales son las más comunes? Escala de reducción: 1:2. Escala natural: 1:1. Escala de ampliación: 2:1.

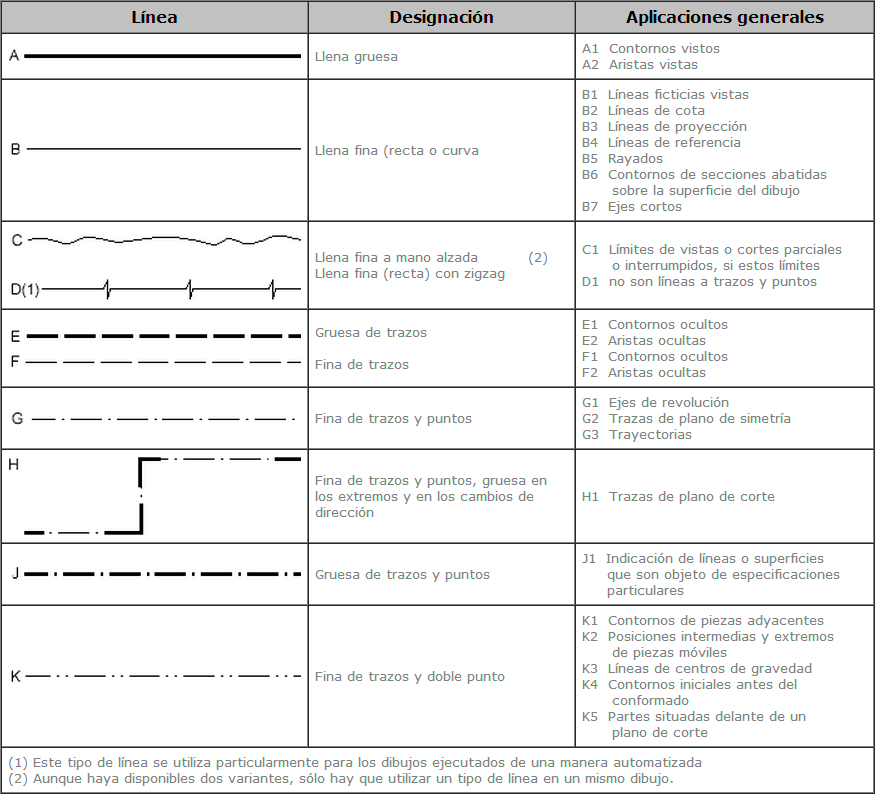

        2. LÍNEAS NORMALIZADAS
          1. Que son? Son aquellas que nos permiten su uso de acuerdo a su espesor y grosor, basándose en la NTC 1777 equivalente a la norma ISO 128.
            1. Cómo se construyen? Las líneas normalizadas se construyen a partir de trazos ya sean gruesos o delgados, discontinuas o continuas.
              1. Cuales son las más comunes? Lineas gruesas y delgadas continuas y gruesas y delgadas descontinuas.

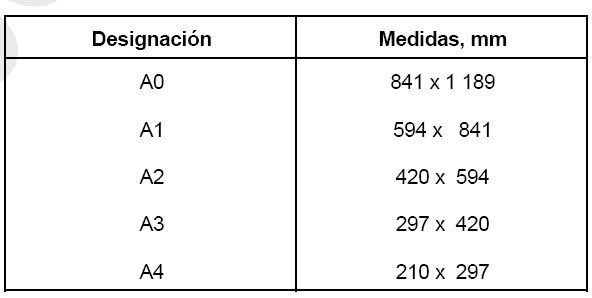

              2. FORMATOS NORMALIZADOS
                1. Que son? El formato es el tamaño del papel de acuerdo a sus dimensiones de largo y ancho. Están normalizados por la NTC 1001.
                  1. Cómo se construyen? Se obtienen doblando el formato inicial transversalmente.
                    1. Cuales son los más comunes? A0: 1189x841 mm A1: 841x594 mm. A2: 594x420 mm. A3: 420x297 mm. A4: 297x210 mm.
                    2. VISTAS
                      1. Como se obtienen? Se denominan vistas de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. Reguladas por la NTC 1777.
                        1. Vistas necesarias. Vista de alzado, perfíl, planta.
                          1. Vistas especiales
                            1. Vistas simétricas: En los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista.
                              1. Vistas locales: Estas vistas se pueden dibujar con el método del tercer ángulo, girando 90° para formar la vista solicitada, y se conectará con el dibujo principal por medio de una línea central.
                                1. Vistas giradas : Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma.
                                2. Vistas de detalles : Son partes seleccionadas de un conjunto ó ensamblaje que pretenden mostrarse a mayor escala, para suministrar mayor información de un volumen, de uniones, de materialidad ó de su morfología.
                                  1. Vistas Auxiliares: Son vistas adicionales que amplían la información del objeto y son señaladas por medio de flechas e identificada por una letra mayúscula en posición de lectura.
                                    1. Intersecciones ficticias: Las líneas de intersección se representarán mediante una línea fina que no toque los contornos de la pieza.
                                      1. Vistas parciales: Estas vistas solo muestran un sector del objeto, no necesita mostrar la vista completa del objeto, se muestra una vista parcial cortada por una línea en zigzag delgada.
                                  2. CORTES, SECCIONES Y ROTURAS. Los cortes son la representación de un objeto cortado imaginariamente por uno o varios planos secantes. las secciones se utilizan para representar la intersección del plano de corte con la pieza. Las roturas se utilizan para ahorrar espacio de representación.
