DIBUJO TECNICO
  1. LINEAS NORMALIZADAS capitulo 4 Jensen
    1. Linea gruesa, Linea fina, Linea fina a mano alzada, Gruesa de trazos, Fina de trazos, Fina de trazos y puntos, Gruesa de trazos y puntos, Fina de trazos y doble puntos.
      1. En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas.
      2. FORMATOS NORMALIZADOS capitulo 3 Jensen

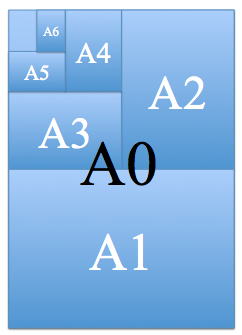

        1. A0, A1, A2, A3, A4, A5 A6. Estos formatos se obtienen dividendo el A0 por el lado mas largo
          1. Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados
          2. ESCALAS NORMALIZADAS

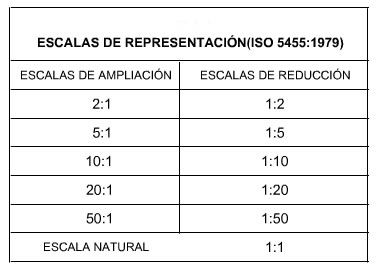

            1. Existen tres tipos escalas de ampliación, escalas de reducción y escala natural
              1. La representación de objetos a su tamaño natural no es posible cuando éstos son muy grandes o cuando son muy pequeños. Esta problemática la resuelve la ESCALA, aplicando la ampliación o reducción
              2. VISTAS capitulo 6 Jensen

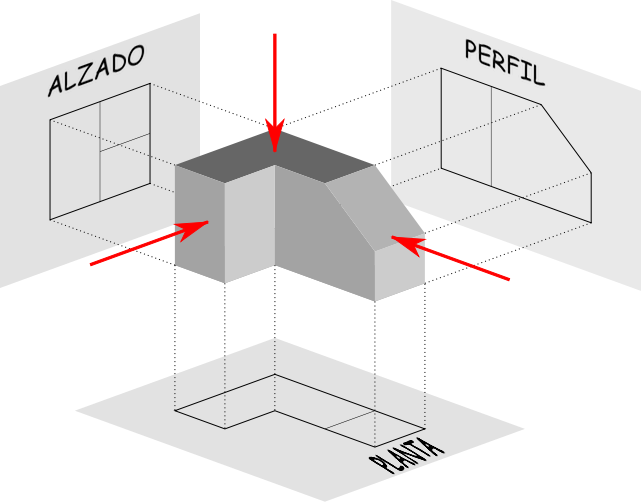

                1. Vista superior o planta, Vista de frente o alzado, Vista izquierdo o lateral, Vista derecho o lateral, vista inferior
                  1. 1. La vista frontal (a) llamada alzado. 2. La vista superior (b) encima del alzado. 3. La vista inferior (e) debajo del alzado. 4. La vista izquierda (c) a la izquierda del alzado. 5. La vista derecha (d) a la derecha del alzado. 6. La vista posterior (f) a la derecha o izquierda de los perfiles indistintamente.
                  2. CORTE Y SECCIONES
                    1. Un corte es donde se elimina parte de una pieza con objeto de clarificar y hacer más sencilla su representación y acotación. se denomina seccion a la intersección del plano de corte con la pieza
                    2. ROTURA
                      1. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación.
