Dibujo de Ingeniería 2
  1. Formatos Normalizados
    1. A0
      1. 841 x 1 189 mm
      2. A1
        1. 594 x 841 mm
        2. A2
          1. 420 x 594 mm
          2. A3
            1. 297 x 420 mm
            2. A4
              1. 210 x 297 mm
              2. A5
                1. 148 x 210 mm

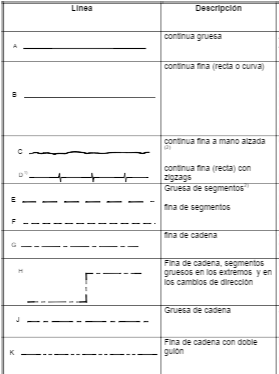

              3. Líneas Normalizadas
                1. Escalas Normalizadas
                  1. Ampliación
                    1. Escala en la cual la relación es mayor que 1:1
                      1. Escala 20:1, 2:1
                    2. Reducción
                      1. Escala en la cual la relación es menor que 1:1
                        1. Escala 1:5, 1:50, 1:500, 1:5000
                      2. Natural
                        1. Escala con relación 1:1
                      3. Vistas
                        1. Necesarias
                          1. Alzado planta
                            1. Vista lateral
                            2. Especiales
                              1. De piezas simétricas
                                1. La traza del plano de simetría que limita el contorno de la vista, se marca en cada uno de sus extremos con dos pequeños trazos finos paralelos, perpendiculares al eje.
                                2. Cambiadas de posición
                                  1. Cuando por motivos excepcionales, una vista no ocupe su posición según el método adoptado, se indicará la dirección de observación mediante una flecha y una letra mayúscula; la flecha será de mayor tamaño que las de acotación y la letra mayor que las cifras de cota.
                                  2. De detalle
                                    1. Se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada.
                                    2. Locales
                                      1. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado.
                                      2. Giradas
                                        1. forma. Suele presentarse en piezas con nervios o brazos que forman ángulos distintos de 90º respecto a las direcciones principales de los ejes.
                                        2. Desarrolladas
                                          1. En piezas obtenidas por doblado o curvado, se hace necesario representar el contorno primitivo de dicha pieza, antes de su conformación, para apreciar su forma y dimensiones antes del proceso de doblado.
                                          2. Auxiliares oblicuas
                                            1. Dicha proyección se limitará a la zona oblicua, de esta forma dicho elemento quedará definido por una vista normal y completa y otra parcial.
                                            2. Representaciones convencionales
                                              1. Con el objeto de clarificar y simplificar las representaciones, se conviene realizar ciertos tipos de representaciones que se alejan de las reglas por las que se rige el sistema.
                                              2. Intersecciones ficticias
                                                1. En estos casos las líneas de intersección se representarán mediante una línea fina que no toque los contornos de la piezas.
                                            3. Cortes
                                              1. Semicorte
                                                1. Se utilizan en piezas que tienen un eje de simetría, representándose media pieza en sección y la otra mitad en vista exterior. En este tipo de corte no se representarán aristas ocultas, con objeto de que la representación sea más clara.
                                                2. Corte total
                                                  1. Es el producido por uno o varios planos, que atraviesan totalmente la pieza, dejando solamente en vista exterior las aristas de contorno
                                                  2. Corte parcial
                                                    1. En ocasiones solo necesitamos poder representar pequeños detalles interiores de una pieza, en estos casos no será necesario un corte total o al cuarto, y será suficiente con este tipo de corte.
                                                  3. Secciones
                                                    1. Es la intersección del plano de corte con la pieza (la superficie indicada de color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no se representa el resto de la pieza que queda detrás de la misma.
                                                    2. Roturas
                                                      1. Cuando se trata de dibujar objetos largos y uniformes, se suelen representar interrumpidos por líneas de rotura. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación.
