INVESTIGACION Y PLANEACION

FABIAN ESTIVEN MORA CASTRO
1. 212060_28
VISTAS
1. SE DESIGNAN

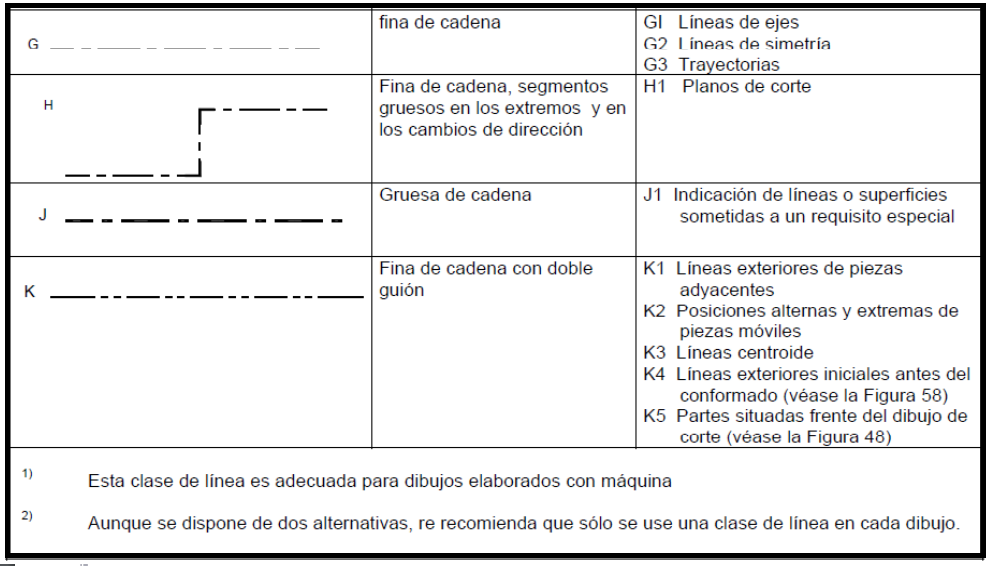

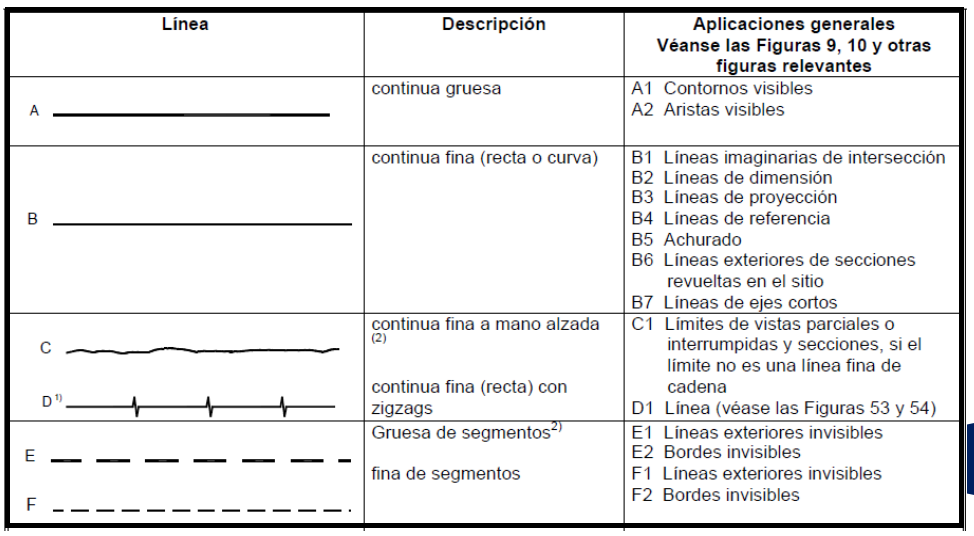

2. LINEAS
  1. LINEAS DE REFERENCIA

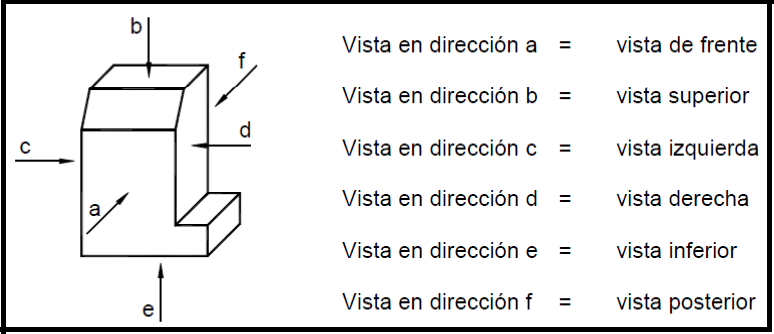

3. Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.

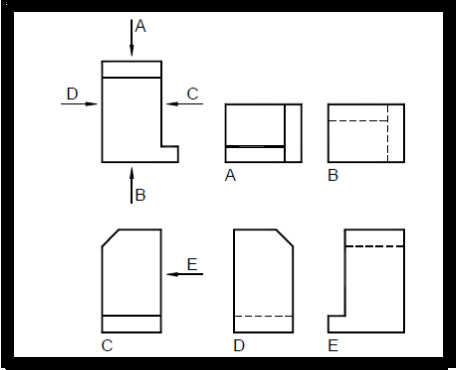

  1. FLECHAS DE REFERENCIA
  2. LETRAS MAYUSCULAS
  3. VISTAS AUXILIARES
    1. SE ES NECESARIO VER UNA VISTA DESDE UNA POCICION DIFERENTE
  4. ACHURADAS

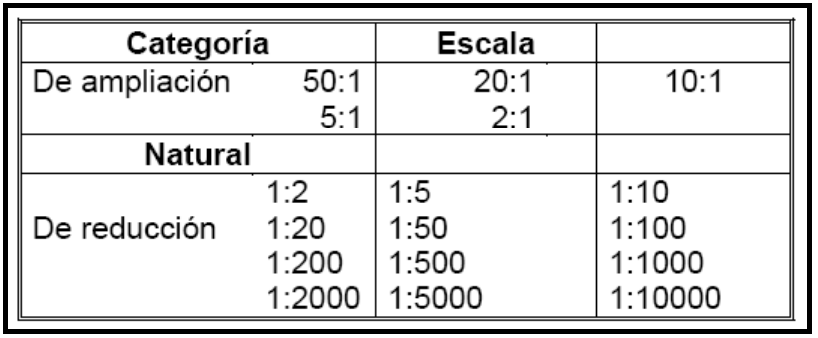

ESCALAS
1. La representación de objetos a su tamaño natural no es posible cuando éstos son muy grandes o cuando son muy pequeños. En el primer caso, porque requerirían formatos de dimensiones poco manejables y en el segundo, porque faltaría claridad en la definición de los mismos
  1. ESCALA NATURAL
    1. 1:1
  2. ESCALA DE APLICACION
    1. X:1
  3. ESCALA DE REDUCCION
    1. 1:X
  4. Si el numerador de esta fracción es mayor que el denominador, se trata de una escala de ampliación, y será de reducción en caso contrario. La escala 1:1 corresponde a un objeto dibujado a su tamaño real (escala natural).

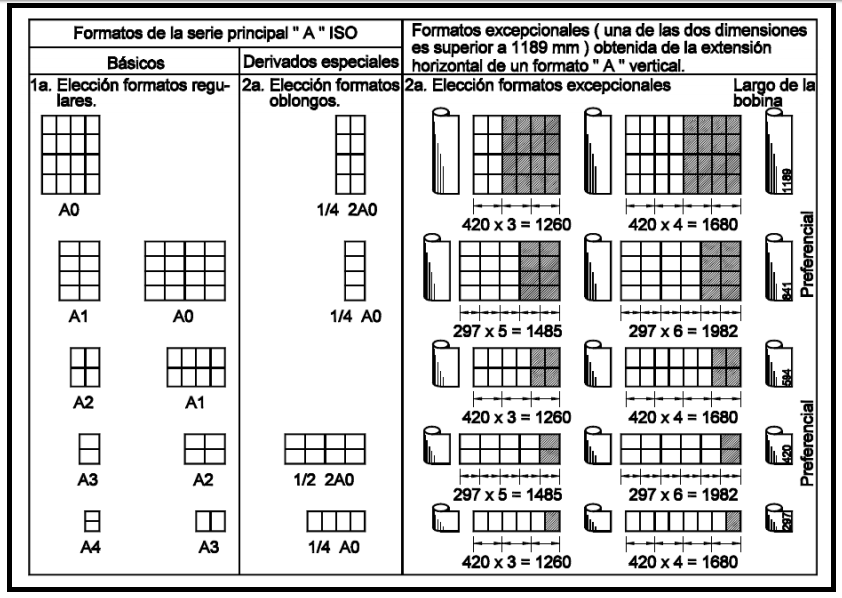

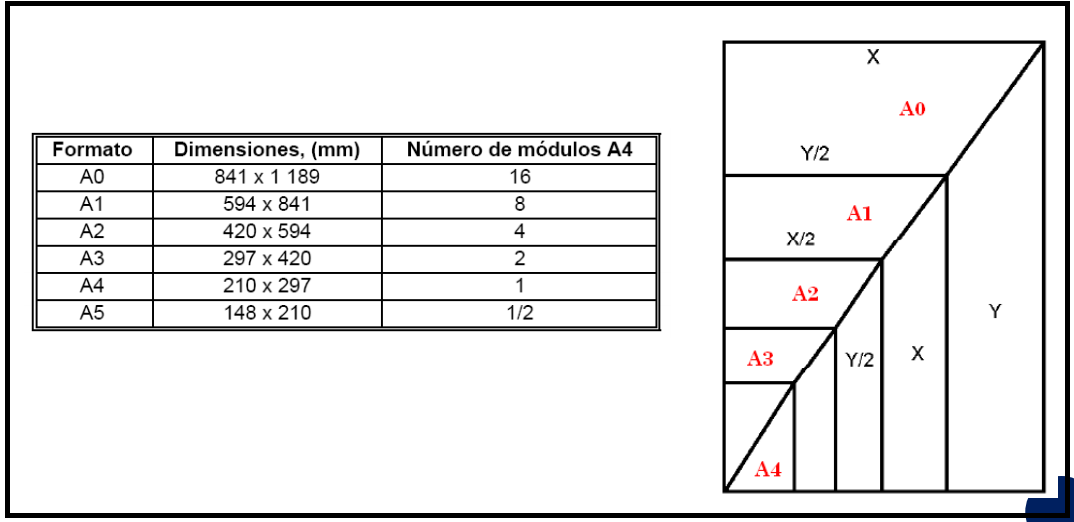

FORMATOS
1. NTC 1001

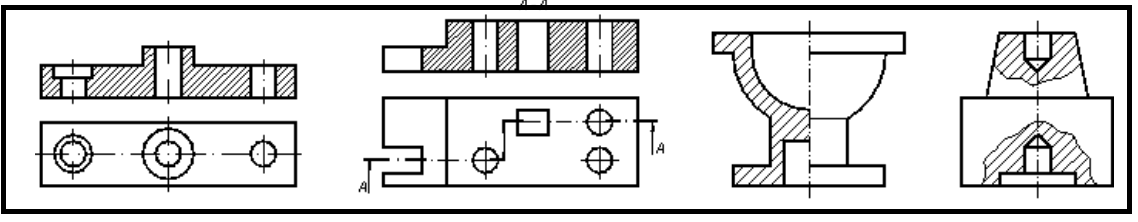

CORTES
1. CORTE TOTAL
2. SEMICORTE
3. CORTE PARCIAL

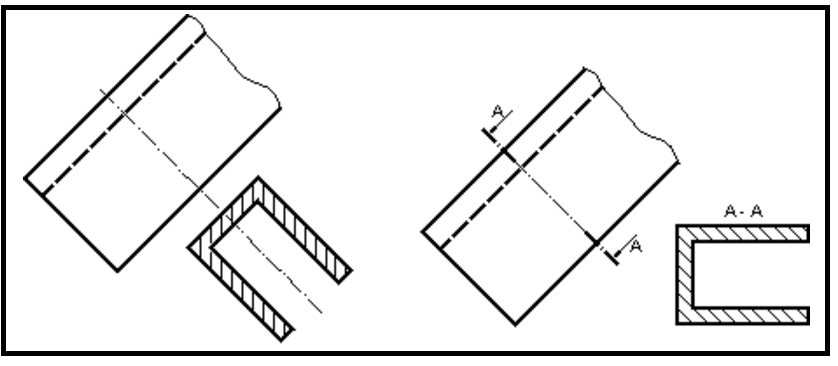

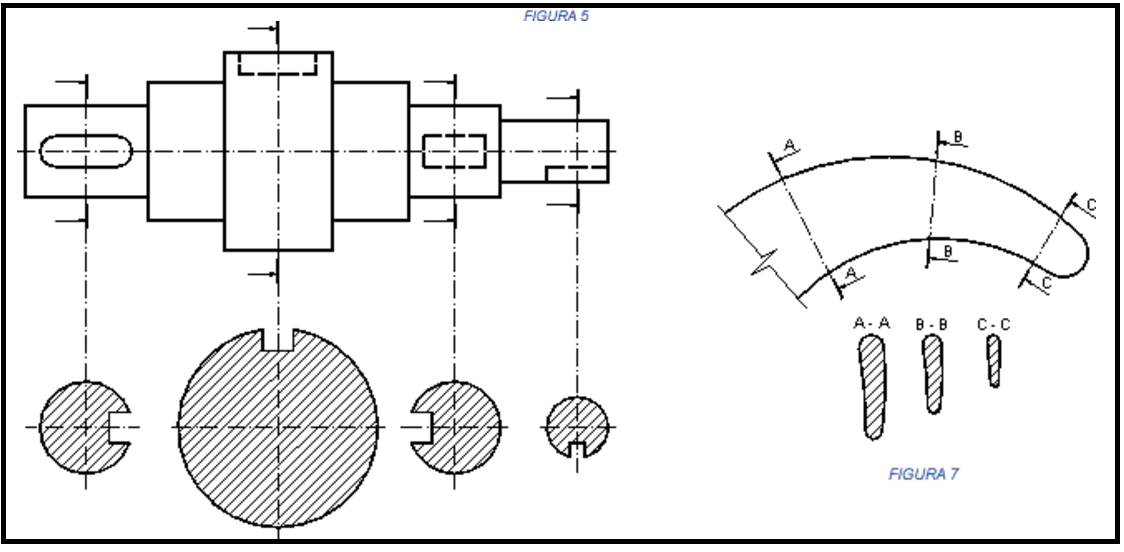

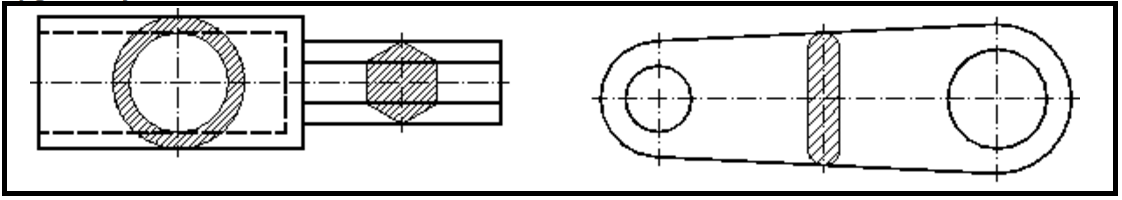

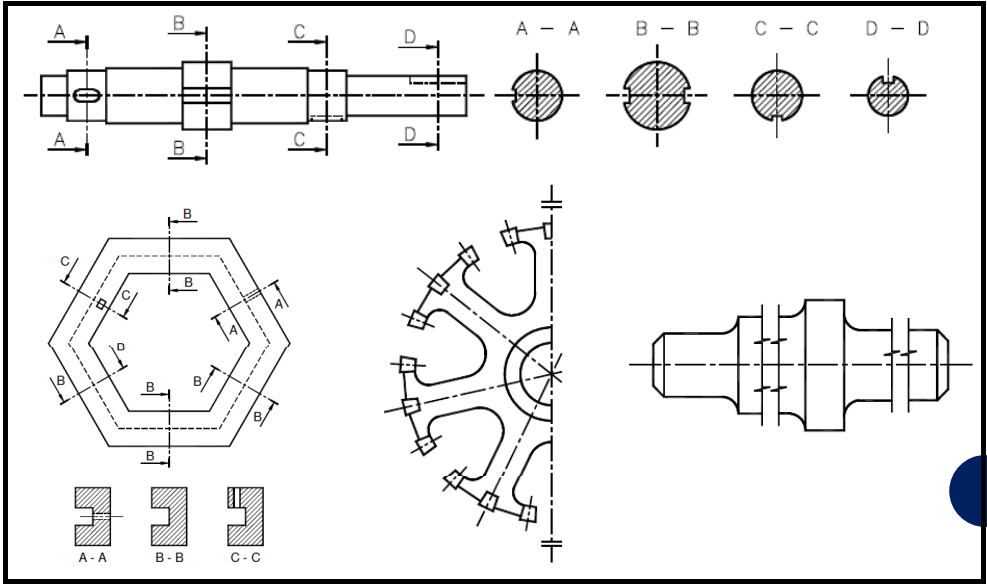

SECCIONES
1. ABATIDAS SIN DESPLAZAMIENTO
2. ABATIDAS CON DESPLAZAMIENTO
3. ABATIDAS SUCESIVAS

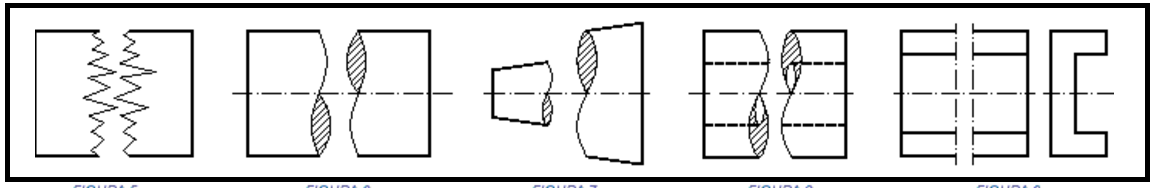

ROTURA
1. CUANDO SE TRATA DE DIBUJAR OBJETOS LARGOS Y UNIFORMES SE PUEDEN REPRESENTAR INTERRUMPIDOS POR LINEAS DE ROTURA
