DIBUJO PROYECTIVO

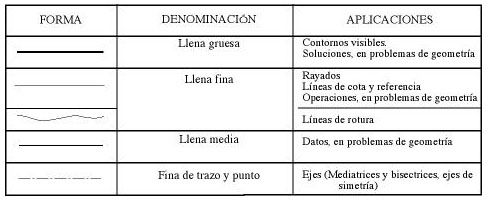

Lineas Normalizadas
1. Continua gruesa
2. Continua fina (Recta o Curva)
3. Continua fina (Recta) con Zigzags
4. Gruesa de Segmentos
5. Fina de Segmentos
6. Fina de Trazos y Puntos
7. Gruesa de Cadena
Vistas
1. Designaciones
  1. Vista en dirección a = Vista Frente
  2. Vista en dirección b = Vista Superior
  3. Vista en dirección c = Vista Izquierda
  4. Vista en dirección d= Vista Derecha
  5. Vista en dirección e = Vista Inferior
  6. Vista en dirección f = Vista Posterior
2. Posición Relativa
  1. Método de Proyección
    1. Primer Ángulo
    2. Tercer Ángulo
  2. Disposición Utilizando Flechas de referencia
3. Selección
  1. Evitar repetición Innecearia de Detalle
  2. Evitar necesidad de Contornos y arista oculta
  3. Limitar la cantidad de vistas y Secciones
4. Clasificación
  1. Auxiliares
  2. Parciales
  3. Locales
Formatos Normalizados
1. Objetivo
  1. Ahorro
    1. Tiempo
    2. Esfuerzo
    3. Diseño
2. Condiciones Generales
  1. Principios Básicos
  2. Serie Principal (Serie A)
  3. Serie Secundaria (Serie B)
  4. Tamaños Alargados
  5. Designación
3. Aplicación
  1. Referencia
  2. Semejanza
  3. Doblado
4. Requisitos

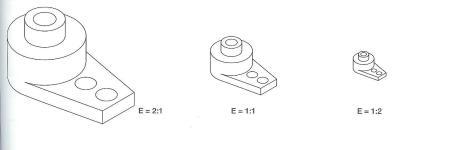

Escalas Normalizadas
1. Escala Natural
  1. Corresponde a la Real 1:1
2. Escala de Reducción
  1. Numerador de fracción menor que el denominador 1:2,1:5,1:10,1:20,1:50
3. Escala de Ampliación
  1. Numerador de fracción mayor que el denominador 2:1, 5:1, 10:1, 20:1, 50:1
Normas Incontec
1. NTC 1960 Dimensionamiento
2. NTC 1777 Principios Generales
3. NTC 1957 Textura de la superficie
4. NTC 1722 Tolerancia de Dimensiones Lineales y Angulares
Yuly Sairith Joya Llanes Curso 21260A_291 Grupo 35 Cuarto Periodo
