DIBUJO PROYECTIVO
  1. LINEAS NORMALIZADAS
    1. En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas.

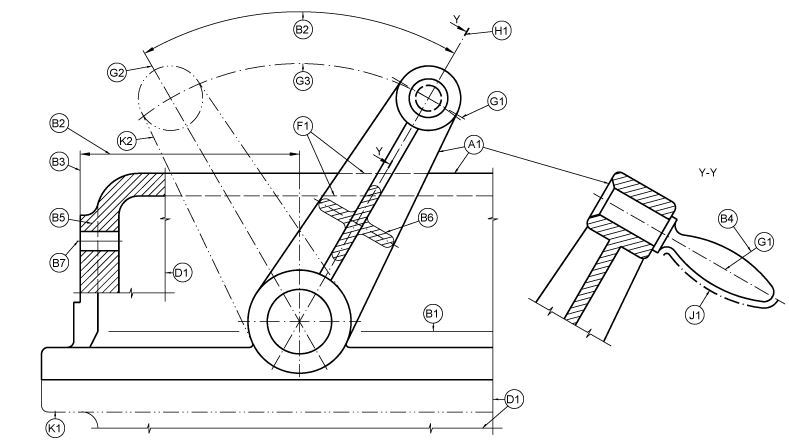

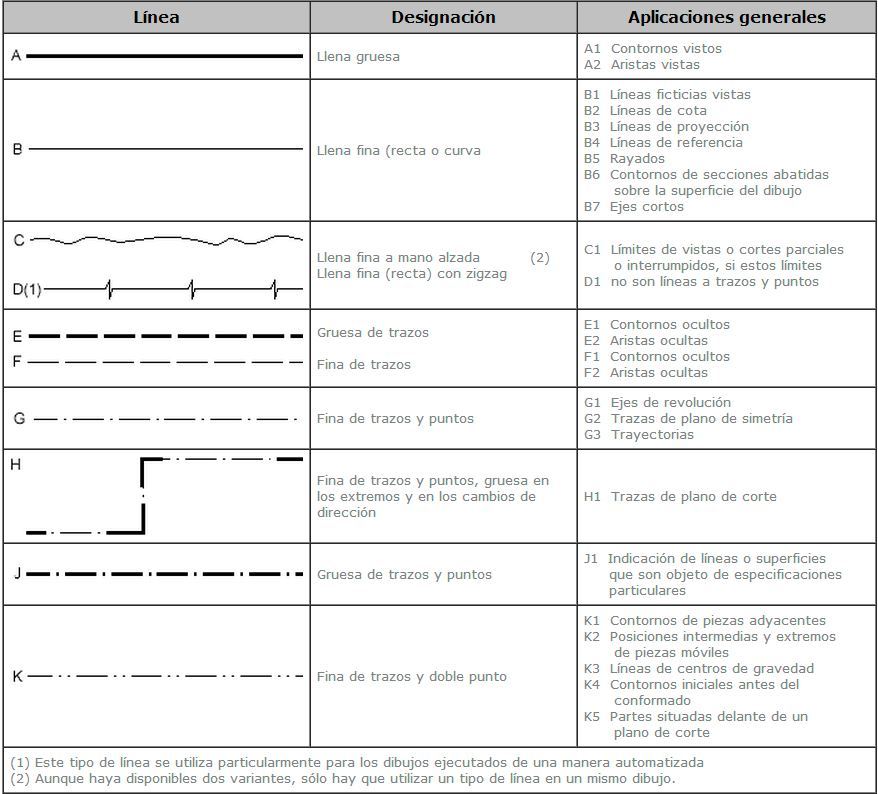

      1. En las siguientes figuras, puede apreciarse los diferentes tipos de líneas y sus aplicaciones.
    2. ESCALAS NORMALIZADAS
      1. Se define como la relación entre la dimensión dibujada respecto de su dimensión real
        1. Las escalas pueden ser de tres tipos:
          1. Escala Natural
            1. Las medidas del dibujo son las mismas que en la realidad.
            2. Escala de Ampliación
              1. Se amplían proporcionalmente todas las medidas.

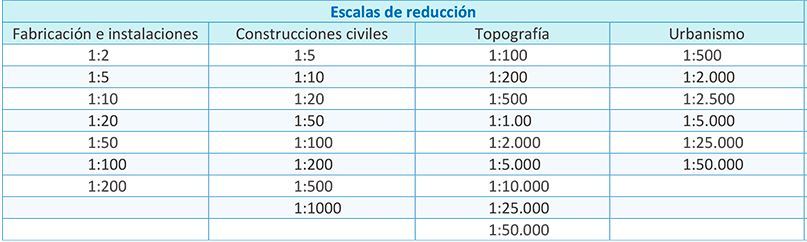

              2. Escala de reducción
                1. Se reducen proporcionalmente todas las medidas
            3. VISTAS
              1. Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.
                1. Existen Diferente Tipos de Vista
                  1. Fundamental
                    1. Proyección del cuerpo o pieza sobre uno de los planos del triedro fundamental, planos “A”, “B” y “C”. Es la vista que se elige por permitir una mejor visualización de las características generales.
                    2. Principales
                      1. Vistas del cuerpo o pieza sobre planos paralelos a los del trie­dro fundamental, situados a la izquierda, arriba y adelante del cuerpo, planos "D","E" y "F".
                      2. Auxiliares
                        1. Las que se obtienen al proyectar el cuerpo o pieza, o partes de ellos que interesen especialmente, sobre planos no paralelos a los del triedro fundamental.
                        2. Determinación de las Vistas

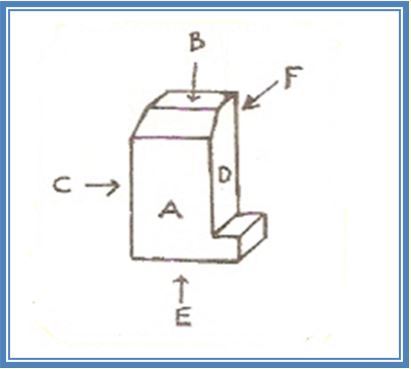

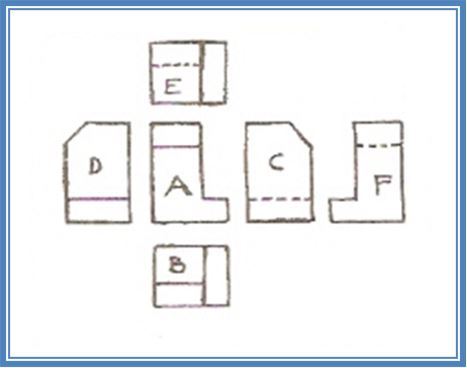

                          1. De acuerdo con el triedro fundamental y los planos pa­ralelos al mismo, se obtienen tres vistas fundamenta­les, "A", "B" y "C", y tres vistas principales, "D", "E" y "F”. Las flechas indican el sentido de observación perpendicular a cada plano de proyección
                            1. Vista lateral derecha
                              1. a que se obtiene al observar el cuerpo o pieza desde la derecha de la posición inicial del observador “D”.
                              2. Vista superior
                                1. La que se obtiene al observar el cuerpo o pieza desde arriba “B”.
                                2. Vista inferior
                                  1. La que se obtiene al observar el cuerpo o pieza desde abajo “E”.
                                  2. Vista posterior
                                    1. La que se obtiene al observar el cuerpo o pieza desde atrás “F”
                                    2. Vista lateral izquierda
                                      1. La que se obtiene al observar el cuerpo o pieza desde la izquierda de la posición inicial del observador “C”.
                                      2. Vista anterior
                                        1. La que se obtiene al observar el cuerpo o pieza de frente, consi­derando esta posición como la inicial del observador “A”.
                              3. FORMATOS NORMALIZADOS
                                1. Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados.
                                  1. Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia

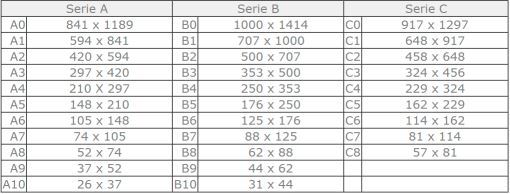

                                    1. Existen Diferentes tipos de formatos
                                      1. Serie
                                        1. Especiales
                                          1. Excepcionales
