1_Formatos Normalizados
- Se llama formato normalizado al
tamaño, posición y dimensiones que
se le da al papel, transformado en
lámina de trabajo. (Formatos y
plegados)
- Lineas normalizadas
- Tipos de línea utilizadas en
dibujo técnico se usan con
diferentes fines para
proporcionar una
información específica las
personas que observan el
dibujo.
- Tipos de línea utilizadas en
dibujo técnico se usan con
diferentes fines para
proporcionar una
información específica las
personas que observan el
dibujo.
- Escalas normalizadas
- La representación de objetos a su
tamaño natural no es posible
cuando éstos son muy grandes o
cuando son muy pequeños.
- La representación de objetos a su
tamaño natural no es posible
cuando éstos son muy grandes o
cuando son muy pequeños.
- Que son
- se construyen con un sistema de proyección
de tipo cilíndrico (el centro de proyección se
encuentra en el infinito) aporta interesantes
ventajas desde el punto de vista métrico, ya
que se conserva la denominada razón simple
(derivada del teorema de Thales) en este tipo
de proyecciones.
- Como se construyen
- el Tamaño A4, o DIN A4, ese es el que
nosotros vamos aprendernos de
memoria 210mm x 297mm . Tenemos
que darnos cuenta que siempre se
empieza por la cantidad más pequeña
a la hora de escribir el tamaño del
formato.
- Los mas comunes
- Vistas
- Para comunicar a otras personas cómo será un
objeto antes de construirlo Las vistas de un objeto
se llaman PLANTA, ALZADO Y PERFIL
- se obtienen si situamos un objeto según las
seis direcciones que posee, obtendríamos las
seis vistas posibles de un objeto.
- vistas simetricas para ahorrar
tiempo y espacio.
- Representaciones más claras y
simplificadas, ahorrando a su vez
tiempo de ejecución
- ficticias se representan
mediante una linea fina que
no toque los contornos de las
piezas
- Auxiliares vista parcial de la
pieza limita la representacion
de la parte misma de la
proyeccion

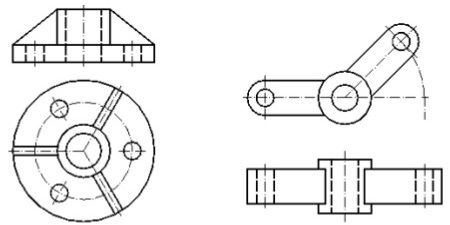

- Giradas evitar la prepresentacion de elementos
de objetos que en vista normal no aparecerian
con su verdadera forma
- Locales realiza vistas locales en lugar de una
vista completa
- Corte es la superficie que
imaginariamente atraviesa el cuerpo,
por donde nos interesa realizar el corte
para poder visualizar el interior de la
pieza
- Secciones el dezplazamiento que se hace a lo largo del eje
- Rotura cuando requiere una vista
parcial de ciertos detalles internos
- Para comunicar a otras personas cómo será un
objeto antes de construirlo Las vistas de un objeto
se llaman PLANTA, ALZADO Y PERFIL
