• Concepto. Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados. En la norma UNE 1026-2 83 Parte 2, equivalente a la ISO 5457, se especifican las características de los formatos.

1. Dimensiones

   Annotations:

   • Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia. Según las cuales:  1- Un formato se obtiene por doblado transversal del inmediato superior.  2- La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir 1/.
2. Plegados

   Annotations:

   • 3. El plano una vez plegado deberá quedar reducido a un formato A4 vertical (210x297), por ser éste el más manejable. 4. Una vez plegado el plano, la zona de identificación del cuadro de rotulación deberá permanecer visible. 5. El plano es conveniente que, para facilitar su consulta, conserve en todo momento la posibilidad de ser desplegado mientras se mantiene fijado dentro del archivador

Annotations:

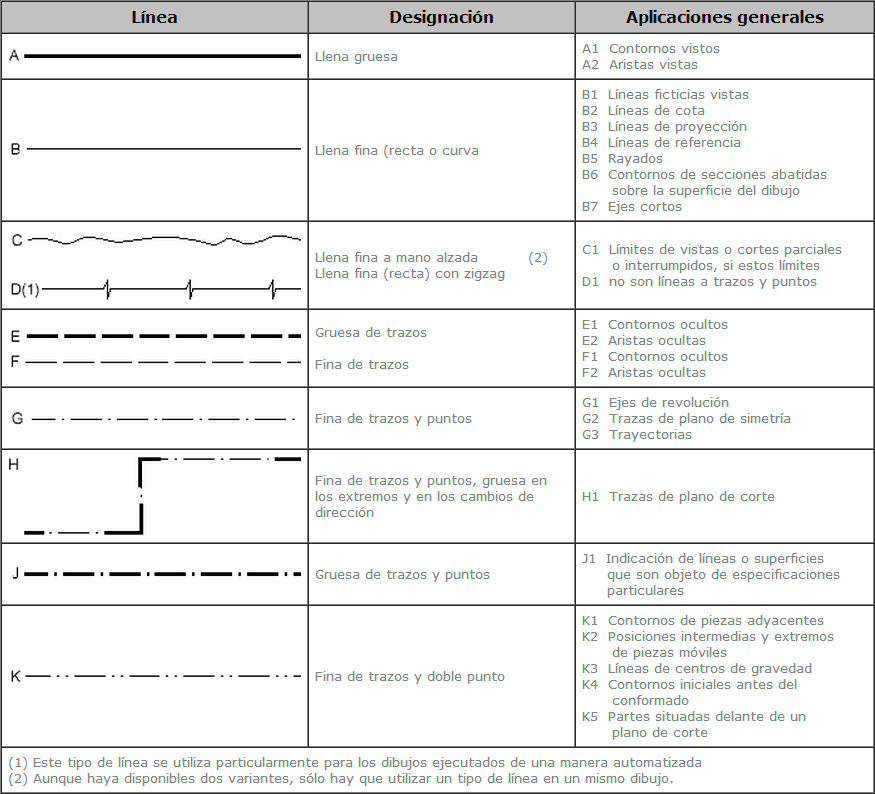

• Clases de líneas. En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sidonormalizados en las diferentes normas. En esta página no atendremos a la norma UNE 1-032-82, equivalente a la ISO 128-82. Solo se utilizarán los tipos y espesores de líneasindicados en la tabla adjunta.

1. Llena gruesa

   Annotations:

   • A1  Contornos vistos A2  Aristas vistas
2. Llena fina (recta o curva)

   Annotations:

   • B1  Líneas ficticias vistas B2  Líneas de cota B3  Líneas de proyección B4  Líneas de referencia B5  Rayados B6  Contornos de secciones abatidas       sobre la superficie del dibujo B7  Ejes cortos
3. Llena fina a mano alzada (2) Llena fina (recta) con zigzag

   Annotations:

   • C1  Límites de vistas o cortes parciales       o interrumpidos, si estos límites D1  no son líneas a trazos y puntos
4. Gruesa de trazos Fina de trazos

   Annotations:

   • E1  Contornos ocultos E2  Aristas ocultas F1  Contornos ocultos F2  Aristas oculta
5. Fina de trazos y puntos

   Annotations:

   • G1  Ejes de revoluciónG2  Trazas de plano de simetríaG3  Trayectorias
6. Fina de trazos y puntos

   Annotations:

   • G1  Ejes de revolución G2  Trazas de plano de simetría G3  Trayectorias

Annotations:

• Concepto. La representación de objetos a su tamaño natural no es posible cuando éstos son muy grandes o cuando son muy pequeños. En el primer caso, porque requerirían formatos de dimensiones poco manejables y en el segundo, porque faltaría claridad en la definiciónde los mismos

1. ESCALA NATURAL
2. ESCALA DE REDUCCION
3. ESCALA DE AMPLIACIÓN.
4. ESCALA GRAFICA, NUMERICA Y UNIDAD POR UNIDAD.

1. Vista A: Vista de frente o alzado
   1. Vista B: Vista superior o planta
      1. Vista C: Vista derecha o lateral derecha
         1. Vista D: Vista izquierda o lateral izquierda
            1. Vista E: Vista inferior
               1. Vista F: Vista posterior
2. Vistas giradas

   Annotations:

   • enen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma. Suele presentarse en piezas con nervios o brazos que forman ángulos distintos de 90º respecto a las direcciones principales de los ejes. Se representará una vista en posición real, y la otra eliminando el ángulo de inclinación del detalle
3. Vistas desarrolladas

   Annotations:

   • n piezas obtenidas por doblado o curvado, se hace necesario representar el contorno primitivo de dicha pieza, antes de su conformación, para apreciar su forma y dimensiones antes del proceso de doblado. Dicha representación se realizará con línea fina de trazo y doble punto
4. Vistas auxiliares oblicuas

   Annotations:

   • En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su proyección sobre planos auxiliares oblicuos. Dicha proyección se limitará a la zona oblicua, de esta forma dicho elemento quedará definido por una vista normal y completa y otra parcial
5. Representaciones convencionales

   Annotations:

   • Con el objeto de clarificar y simplificar las representaciones, se conviene realizar ciertos tipos de representaciones que se alejan de las reglas por las que se rige el sistema. Aunque son muchos los casos posibles, los tres indicados, son suficientemente representativos de este tipo de convencionalismo (figuras 15, 16 y 17), en ellos se indican las vista reales y las preferibles.
6. Intersecciones ficticias

   Annotations:

   • En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos, chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro. En estos casos las líneas de intersección se representarán mediante una línea fina que no toque los contornos de la piezas. Los tres ejemplos siguientes muestran claramente la mecánica de este tipo de intersecciones

Annotations:

• Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada

Annotations:

• En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto

1. CORTE

   Annotations:

   • corte total  corte parcial semicorte
2. SECCIONES

   Annotations:

   • con desplazamiento  sin desplazamiento sucesivas
3. ROTURAS

   Annotations:

   • linea fina  por ordenador
