DIBUJO PROYECTIVO

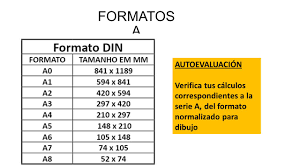

  1. FORMATOS NORMALIZADOS
    1. se llama formato a la hoja de papel en la que se realiza un dibujo cuya forma y dimensiones en mm, estan normalizados
      1. yeraldinpatiño_212060_40_16-04

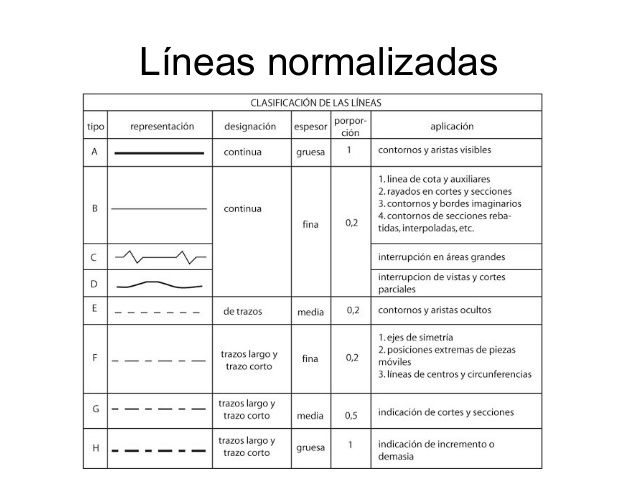

    2. LINEAS NORMALIZADAS
      1. VISTAS
        1. son las proyecciones ortogonales de un objeto, segun las distintas direcciones desde donde se mire.
          1. VISTAS ESPECIALES
            1. su objetivo es obtener representaciones mas claras y simpliicadas.
              1. VISTAS DE PIEZA SIMETRICA : en los casos de piezas con uno o varios ejes de simetria.
                1. VISTAS CAMBIADAS DE POCISIÒN: cuando por motivos excepcionales, una vista no ocupe su posicion segun el metodo adoptado, se indicara la direccion de observacion mediante una flecha.
                  1. VISTAS DE DETALLE: si no queda bien la vista normal en un dibujo, se realiza una vista parcial de detalle, con una letra mayuscula donde identifique la direccion desde la que se ve dicha vista
                    1. VISTAS LOCALES: en elementos simetrico se permite utilizar vistas locales, en lugar de una vista completa, para la representacion de estas vistas se seguira el metodo de tercer diedro, independientemente del metodo general de representacion adoptado.
                      1. VISTAS GIRADAS: tiene como objetivo, el evitar la representacion de elementos de objetos, que en vista normal no aparecerian con su propia forma.
                      2. VISTAS DESARROLLADAS: en piezas obtenidas por doblado o curvado, se hace necesario representar el contorno primitivo de dicha pieza, antes de su conformacion, para apreciar su forma y dimensiones.
                        1. VISTAS AUXILIARES OBLICUAS: es la vista obtenida sobre un plano de proyeccion distinta a los planos principales y a los planos de corte con la finalidad de mostrar en verdadera dimension una cara inclinada u oblicua.
                          1. INTERSECCIONES FICTICIAS: localiza el punto de interseccion ficticia para dos puntos que se cruzan en el espacio.
                          2. ESCALAS NORMALIZADAS: es la relacion que existe entre el tamaño de un objeto real y el dibujo que lo representa.
                            1. ESCALA DE REDUCCION: se reduce proporcionalmente todas las medidas.
                              1. ESCALA DE AMPLIACIÒN: se amplia proporcionalmente todas las medidas.
                                1. ESCALA NATURAL: las medidas del dibujo son las mismas que en la realidad.
                                2. SECCIONES, CORTES Y ROTURAS
                                  1. SECCIONES: es la representacion de la zona de una pieza por donde pasa el plano el plano de corte, donde este ultimo crea una superficie que se representa en una vista.
                                    1. CORTES: es una representacion de la parte de una pieza que fue dividida a traves de un plano de corte donde este ultimo crea una superficie que se representa en una vista junto con todo lo que se encuentra detras de ella.
                                      1. ROTURAS: estas ahorran espacio en la representacion y las limitan a las partes suficientes para su definicion y acotacion, sin embargo siempre se debe indicar con una cota la longitud total de la pieza.
