DIBUJO NORMALIZADO MOMENTO 2
- HAROLD ANDRES TRASLAVIÑA BELTRAN 212060_02 PERIODO: 2016-16-14

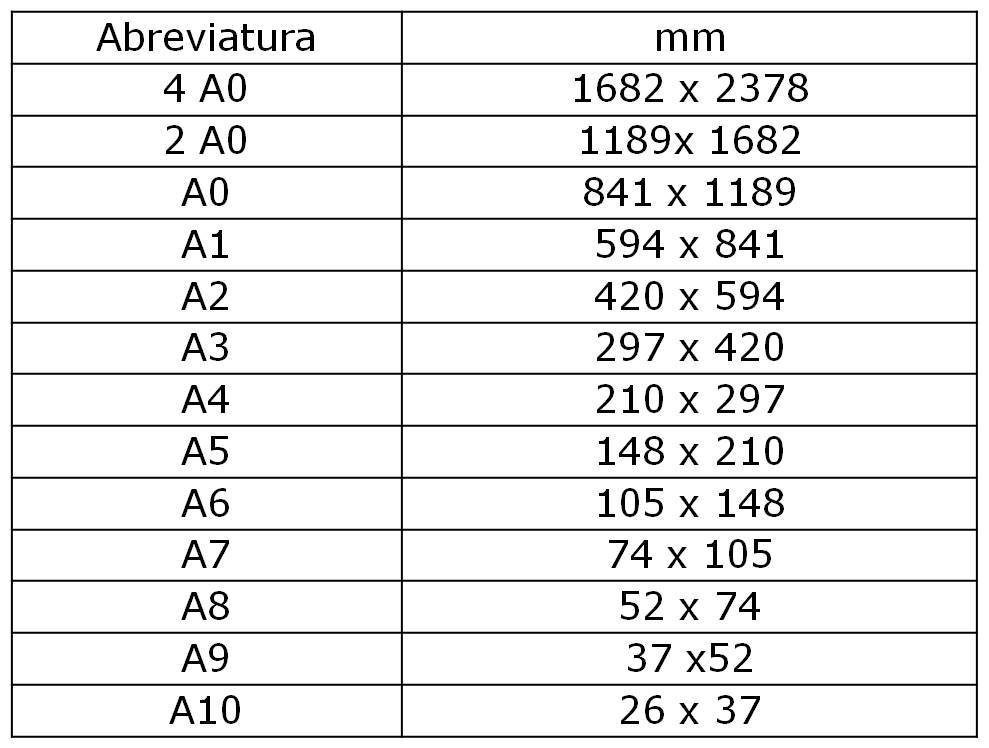

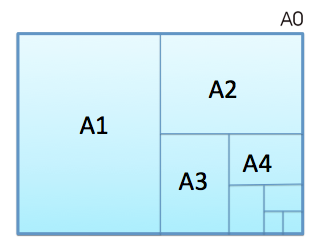

- FORMATOS NORMALIZADOS
- Se llama formato a la hoja
de papel en que se realiza
un dibujo, cuya forma y
dimensiones en mm. están
normalizados.
- Se llama formato a la hoja
de papel en que se realiza
un dibujo, cuya forma y
dimensiones en mm. están
normalizados.

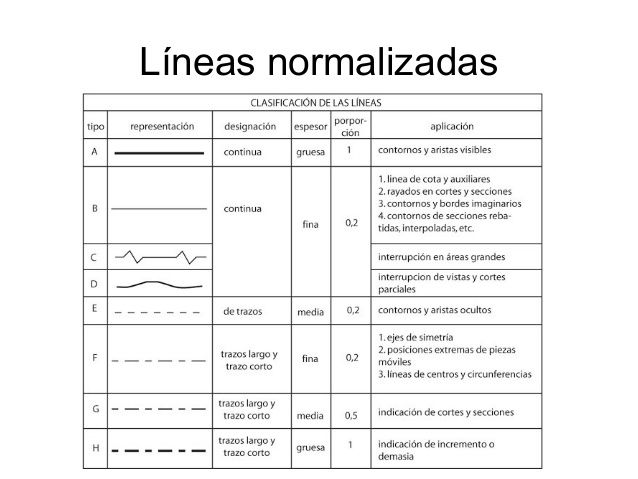

- LINEAS NORMALIZADAS
- Elementos tales como los tipos de
letras que debemos utilizar para poder
hacer un dibujo segun las
especificaciones tecnicas
- Elementos tales como los tipos de
letras que debemos utilizar para poder
hacer un dibujo segun las
especificaciones tecnicas
- ESCALAS NORMALIZADAS LAS
CUALES LAS SE DIVIDEN EN
TRES

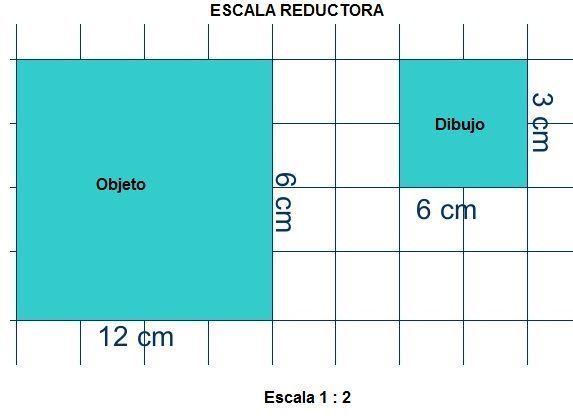

- ESCALA DE REDUCCION: se
reducen proporcinalmente
todas las medidas

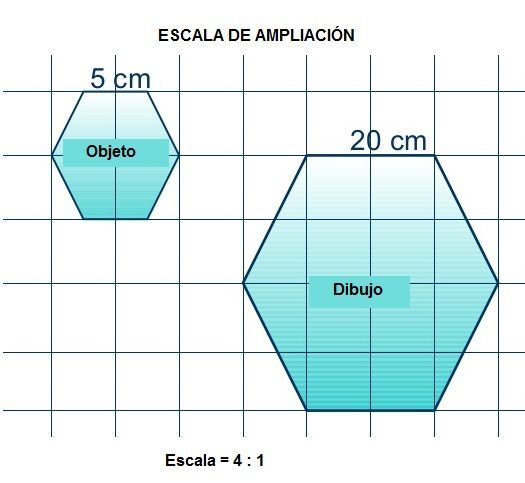

- ESCALA DE AMPLIACION:
se amplian
proporcionalmente
todas la medidas

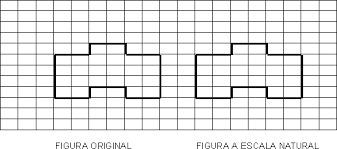

- ESCALA NATURAL: las medidas
del dibujo son las mismas que
en la realidad
- ESCALA DE REDUCCION: se
reducen proporcinalmente
todas las medidas

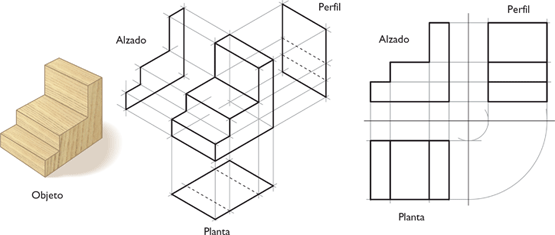

- VISTAS
- Se denominan vistas de un
objeto a las proyecciones
ortogonales de un objeto, segun
las distintas direcciones desde
donde se mire.
- Se denominan vistas de un
objeto a las proyecciones
ortogonales de un objeto, segun
las distintas direcciones desde
donde se mire.
- ISOMETRIAS
- Una isometría es una aplicación
matemática entre dos espacios
métricos que conserva las distancias
entre los puntos. Es decir, las
isometrías son los morfismos de la
categoría de espacios métricos.
- Una isometría es una aplicación
matemática entre dos espacios
métricos que conserva las distancias
entre los puntos. Es decir, las
isometrías son los morfismos de la
categoría de espacios métricos.
- SISTEMAS DE PRESENTACION

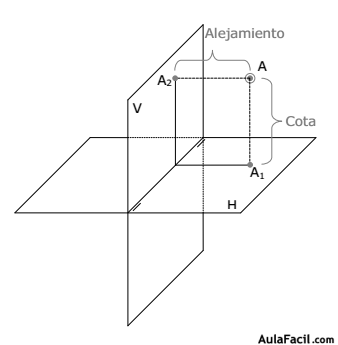

- REPRESENTACION DEL PUNTO
- Un punto del espacio se
representa atraves de sus
dos proyecciones
ortogonales sobre los
planos de proyeccion
- Un punto del espacio se
representa atraves de sus
dos proyecciones
ortogonales sobre los
planos de proyeccion

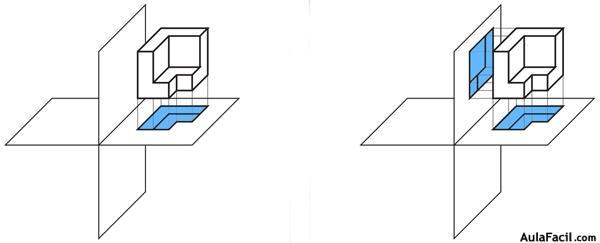

- REPRESENTACION DE SOLIDOS
- Un solido se representa en el
sistema diedrico mediante sus
proyecciones ortogonales, las
cuales resultan al trazar rayos
proyectantes por los puntos
mas significativos del cuerpo.
- Un solido se representa en el
sistema diedrico mediante sus
proyecciones ortogonales, las
cuales resultan al trazar rayos
proyectantes por los puntos
mas significativos del cuerpo.

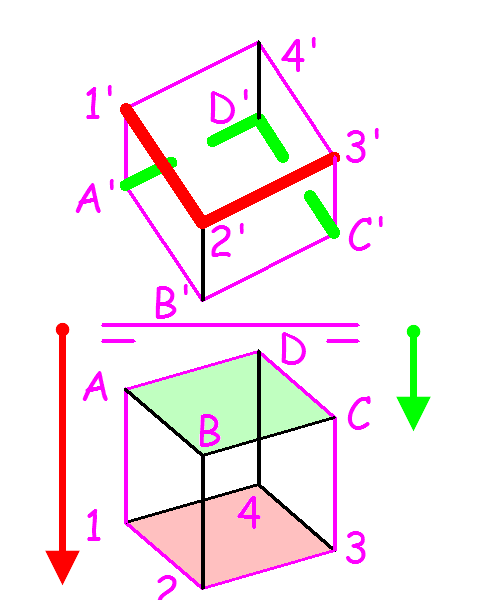

- REPRESENTACION VISTAS Y OCULTAS DE UN SOLIDO
- Para diferencia en el dibujo las partes que
estan por delante de la figura que estan por
detras, siempre se dibujaran con una linea
continua, las primeras, es decir las partes
vistas y con linea discontinua las partes
posteriores del cuerpo, que son las partes
ocultas
- Para diferencia en el dibujo las partes que
estan por delante de la figura que estan por
detras, siempre se dibujaran con una linea
continua, las primeras, es decir las partes
vistas y con linea discontinua las partes
posteriores del cuerpo, que son las partes
ocultas
- REPRESENTACION DEL PUNTO
