DIBUJO PROYECTIVO CON NORMASICONTEC

Diana Carolina Salinas Diana- grupo: 35- 4° periodo

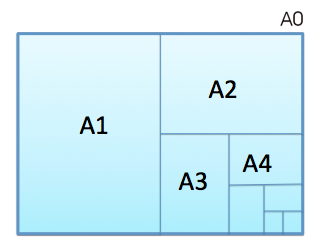

Formatos Normalizados
1. Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia.
  1. Un formato se obtiene por doblado transversal del inmediato superior.
    1. La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir 1/√2 .
      1. Y finalmente para la obtención de los formatos se parte de un formato base de 1 m².

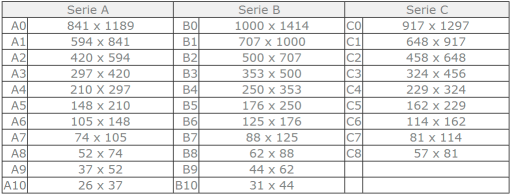

        Las dimensiones de los formatos de la serie B, se obtienen como media geométrica de los lados homólogos de dos formatos sucesivos de la serie A.
        Los de la serie C, se obtienen como media geométricas de los lados homólogos de los correspondientes de la serie A y B.

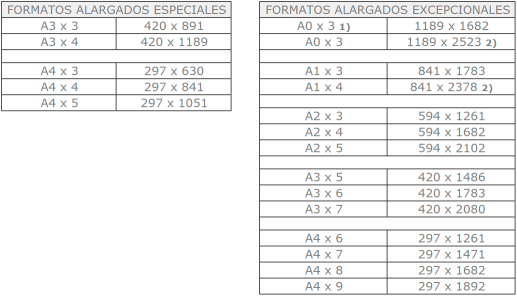

FORMATOS ESPECIALES
1. para piezas alargadas, la norma contempla la utilización de formatos que denomina especiales y excepcionales, que se obtienen multiplicando por 2, 3, 4 … y hasta 9 veces las dimensiones del lado corto de un formato.
VISTAS
1. Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto.
  1. Vista A: Vista de frente o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

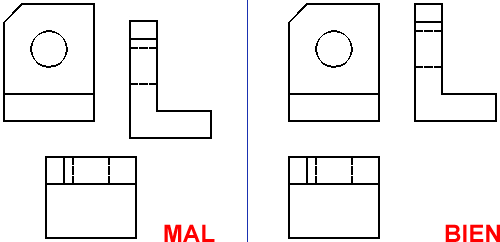

    1. También, de todo lo anterior, se deduce que las diferentes vistas no pueden situarse de forma arbitraria. Aunque las vistas aisladamente sean correctas, si no están correctamente situadas, no definirán la pieza.

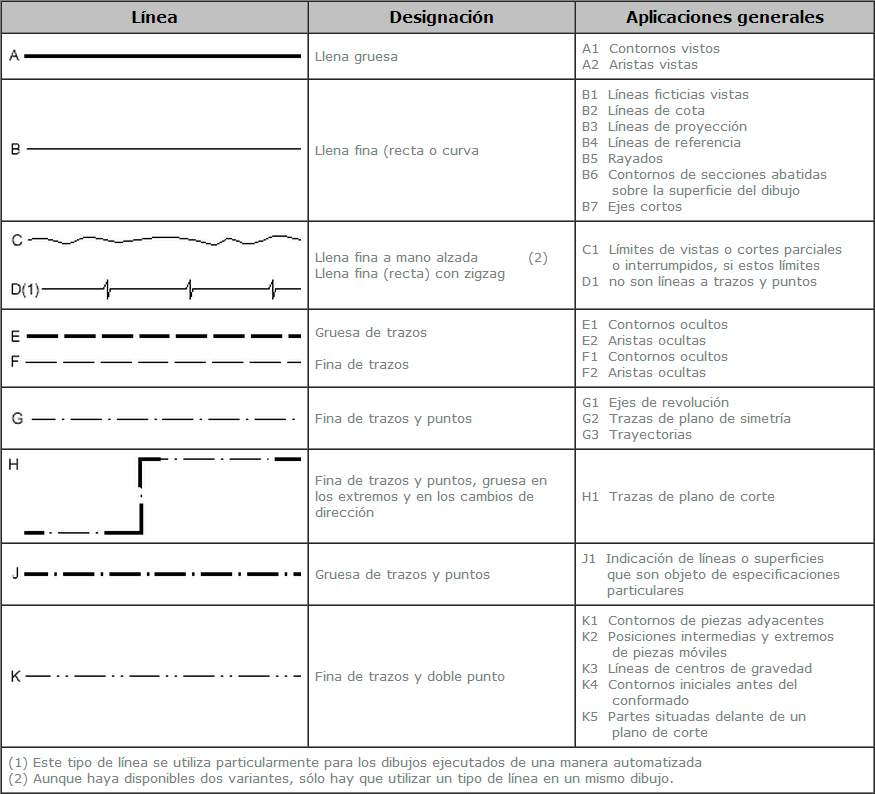

LINEAS NORMALIZADAS
1. En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas.
  1. Anchuras de las líneas
    1. 0,18 – 0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 y 2 mm.

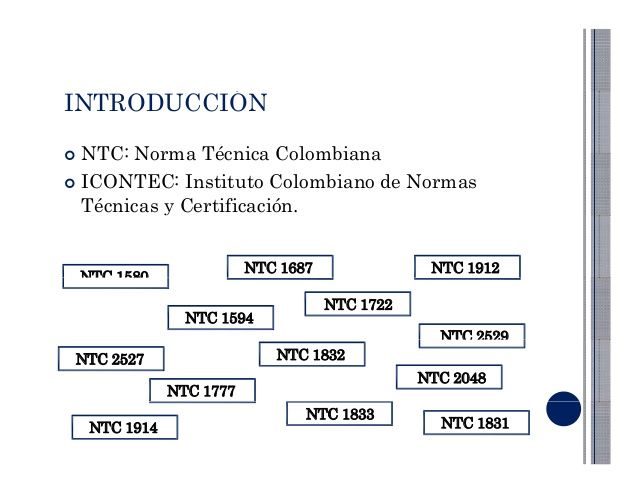

NORMAS ICONTEC
1. NTC 1960 DIMENSIONAMIENTO
2. NTC 1722 TOLERANCIA DE DIMENSIONES LINEALES Y ANGULARES
3. NTC 1957 TEXTURA DE LA SUPERFICIE
4. NTC 1777 PRINCIPIOS GENERALES

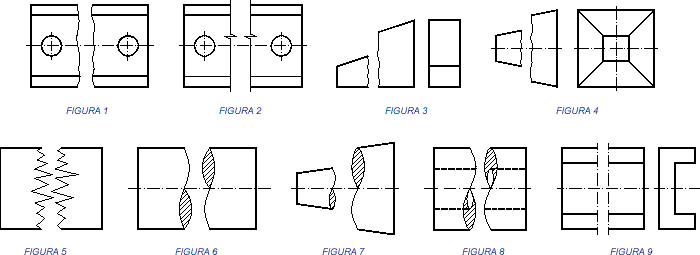

CORTES, SECCIONES Y ROTULADOS
1. Las reglas a seguir para la representación de los cortes, secciones y roturas, se recogen en la norma UNE 1-032-82, “Dibujos técnicos: Principios generales de representación”, equivalente a la norma ISO 128-82.

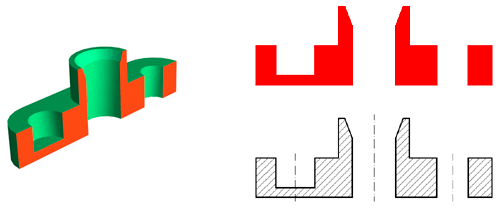

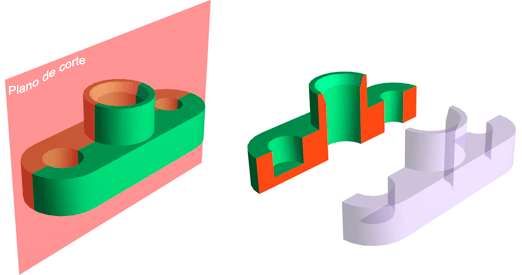

  1. CORTE
  2. SECCION
  3. ROTULADO
BASADO EN LIBRO DE JENSEN
1. CAPITULOS 6/7.1./ 8/ 8.5/8.7/ 14.1/ 15.1
