DIBUJO PROYECTIVO- Yuly Jimena Araque-DIBUJO DE INGENIERIA

FORMATOS NORMALIZADOS
1. Se llama formato a la hoja de papel donde se realiza un dibujo cuyas formas y dimensiones están normalizadas ISO 5457
  1. Se construyen según Las dimensiones de un formato corresponden a la siguiente regla de doblez, semejanza y referencia -un formato se obtiene por doblado transversal del inmediato superior La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadro y su diagonal 1/ La obtención de los formatos se obtiene de un formato base 1m2 Las dimensiones del formato llamado base llamado A0 cuyas dimensiones serian (X*Y = 841*1189)

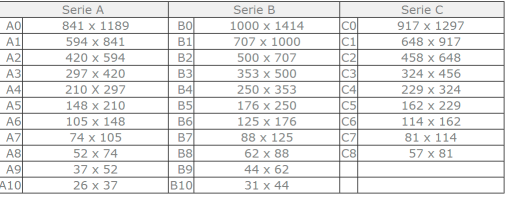

    1. Formatos normalizados mas comunes
LINEAS NORMALIZADAS
1. En el dibujo técnico se utilizan diferentes clases de líneas, tipos y espesores ISO 128-82 Por el trazado las líneas se diferencian por su anchura o grosor 0,18 – 0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 y 2 mm. Espaciado entre líneas El espaciado mínimo entre líneas paralelas no debe ser nunca inferior a dos veces su anchura de la línea mas gruesa , se recomienda que este espacio no sea inferior a 0.7 mm

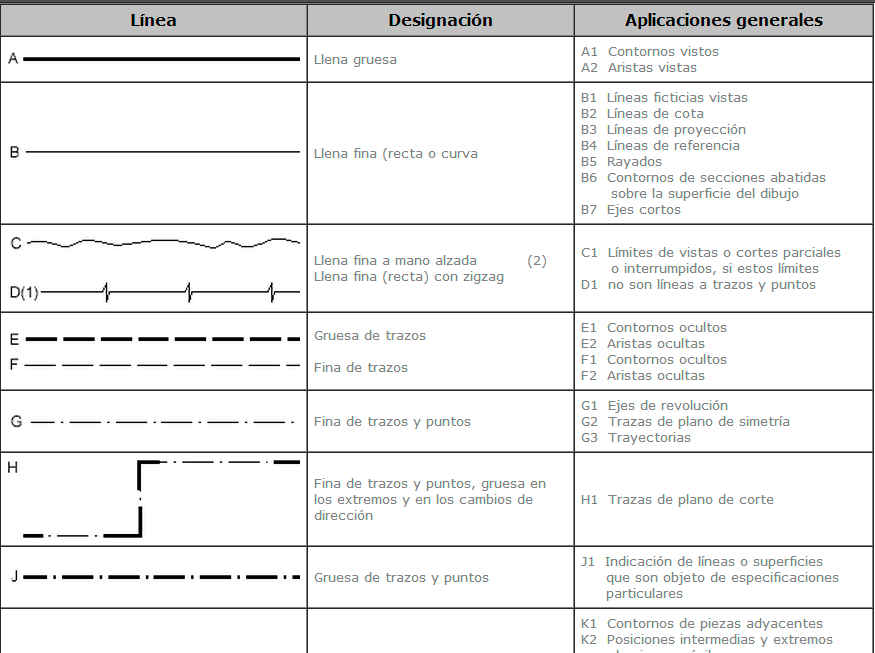

  1. Se construyen según los tipos y espesores de líneas indicados en la tabla adjunta. En caso de utilizar otros tipos de líneas diferentes a los indicados, o se empleen en otras aplicaciones distintas a las indicadas en la tabla, los convenios elegidos deben estar indicados en otras normas internacionales o deben citarse en una leyenda o apéndice en el dibujo de que se trate. En las siguientes figuras, puede apreciarse los diferentes tipos de líneas y sus aplicaciones. En el cuadro adjunto se concretan los diferentes tipos, su designación y aplicaciones concretas.
    1. LAS MAS COMUNES
ESCALAS NORMALIZADAS
1. Son La representación de objetos a su tamaño natural no es posible cuando éstos son muy grandes o cuando son muy pequeños. En el primer caso, porque requerirían formatos de dimensiones poco manejables y en el segundo, porque faltaría claridad en la definición de los mismos. Esta problemática la resuelve la ESCALA, aplicando la ampliación o reducción necesarias en cada caso para que los objetos queden claramente representados en el plano del dibujo. Se define la ESCALA como la relación entre la dimensión dibujada respecto de su dimensión real, esto es: Escala Si el numerador de esta fracción es mayor que el denominador, se trata de una escala de ampliación, y será de reducción en caso contrario. La escala 1:1 corresponde a un objeto dibujado a su tamaño real (escala natural).

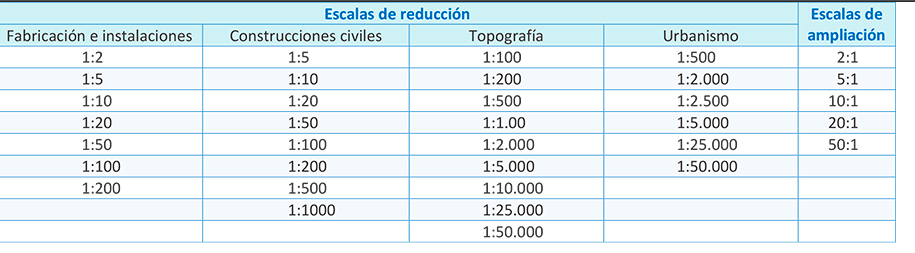

  1. ESCALAS NORMALIZADAS MAS COMUNES
VISTAS
1. Son En la norma UNE 1-032-82 se especifica que la vista más característica del objeto debe elegirse como vista de frente o vista principal, esta vista se representara en la posición de trabajo Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.
  1. DENOMINACION DE VISTAS
    1. Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto. Estas vistas reciben las siguientes denominaciones: vistas normalizadas de un objetoVista A: Vista de frente o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior
      1. VISTAS NECESARIAS
        Para la elección de las vistas de un objeto, seguiremos el criterio de que estas deben ser, las mínimas, suficientes y adecuadas, para que la pieza quede total y correctamente definida. Seguiremos igualmente criterios de simplicidad y claridad, eligiendo vistas en las que se eviten la representación de aristas ocultas. En general, y salvo en piezas muy complejas, bastará con la representación del alzado planta y una vista lateral. En piezas simples bastará con una o dos vistas. Cuando sea indiferente la elección de la vista de perfil, se optará por la vista lateral izquierda, que como es sabido se representa a la derecha del alzado. Cuando una pieza pueda ser representada por su alzado y la planta o por el alzado y una vista de perfil, se optará por aquella solución que facilite la interpretación de la pieza, y de ser indiferente aquella que conlleve el menor número de aristas ocultas.

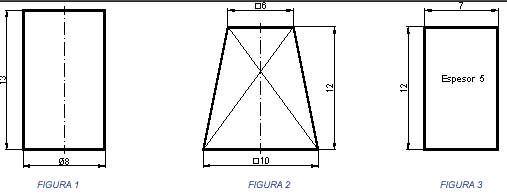

        En los casos de piezas representadas por una sola vista, esta suele estar complementada con indicaciones especiales que permiten la total y correcta definición de la pieza: En piezas de revolución se incluye el símbolo del diámetro (figura 1). En piezas prismáticas o troncopiramidales, se incluye el símbolo del cuadrado y/o la “cruz de San Andrés” (figura 2). En piezas de espesor uniforme, basta con hacer dicha especificación en lugar bien visible (figura 3).
2. VISTAS ESPECIALES
  1. Con el objeto de conseguir representaciones más claras y simplificadas, ahorrando a su vez tiempo de ejecución, pueden realizarse una serie de representaciones especiales de las vistas de un objeto. A continuación detallamos los casos más significativos:
    1. Vistas de piezas simétricas

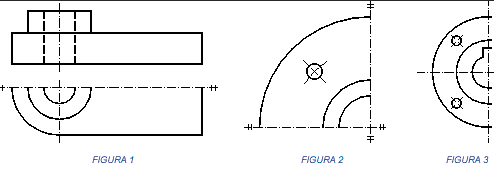

      1. En los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista (figuras 1 y 2). La traza del plano de simetría que limita el contorno de la vista, se marca en cada uno de sus extremos con dos pequeños trazos finos paralelos, perpendiculares al eje. También se pueden prolongar las arista de la pieza, ligeramente más allá de la traza del plano de simetría, en cuyo caso, no se indicarán los trazos paralelos en los extremos del eje (figura 3).
        Vistas cambiadas de posición

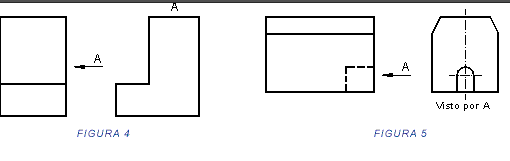

        Cuando por motivos excepcionales, una vista no ocupe su posición según el método adoptado, se indicará la dirección de observación mediante una flecha y una letra mayúscula; la flecha será de mayor tamaño que las de acotación y la letra mayor que las cifras de cota. En la vista cambiada de posición se indicará dicha letra, o bien la indicación de “Visto por ..” (figuras 4 y 5).
        Vistas de detalle

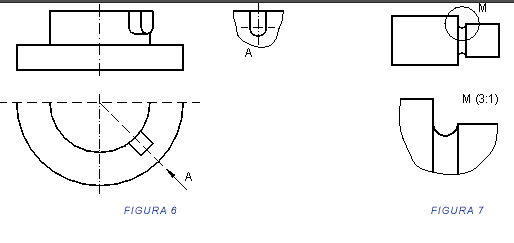

        Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada. La visual que la originó se identificará mediante una flecha y una letra mayúscula como en el apartado anterior (figuras 6). En otras ocasiones, el problema resulta ser las pequeñas dimensiones de un detalle de la pieza, que impide su correcta interpretación y acotación. En este caso se podrá realizar una vista de detalle ampliada convenientemente. La zona ampliada, se identificará mediante un círculo de línea fina y una letra mayúscula; en la vista ampliada se indicará la letra de identificación y la escala utilizada (figuras 7).
        Vistas locales

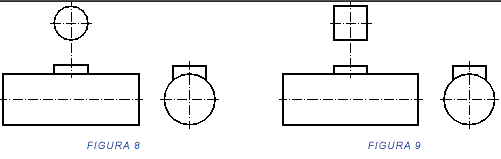

        En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto (figuras 8 y 9).
        Vistas giradas

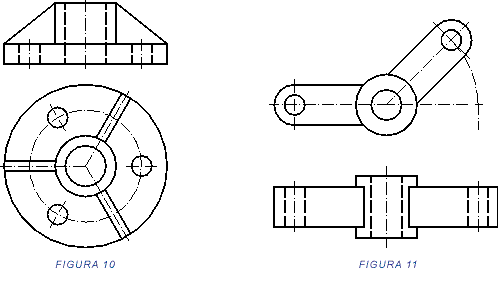

        Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma. Suele presentarse en piezas con nervios o brazos que forman ángulos distintos de 90º respecto a las direcciones principales de los ejes. Se representará una vista en posición real, y la otra eliminando el ángulo de inclinación del detalle (figuras 10 y 11).
        Vistas desarrolladas

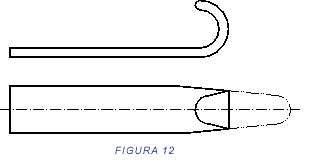

        En piezas obtenidas por doblado o curvado, se hace necesario representar el contorno primitivo de dicha pieza, antes de su conformación, para apreciar su forma y dimensiones antes del proceso de doblado. Dicha representación se realizará con línea fina de trazo y doble punto (figura 12).
        Vistas auxiliares oblicuas

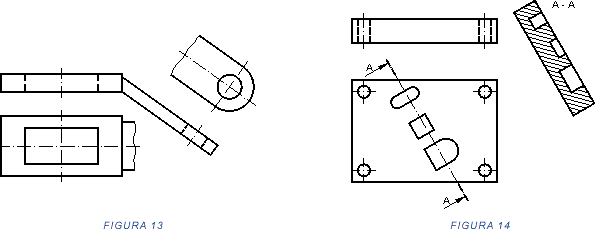

        En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su proyección sobre planos auxiliares oblicuos. Dicha proyección se limitará a la zona oblicua, de esta forma dicho elemento quedará definido por una vista normal y completa y otra parcial (figuras 13). En ocasiones determinados elementos de una pieza resultan oblicuos respecto a todos los planos de proyección, en estos casos habrá de realizarse dos cambios de planos, para obtener la verdadera magnitud de dicho elemento, estas vistas se denominan vistas auxiliares dobles. Si partes interiores de una pieza ocupan posiciones especiales oblicuas, respecto a los planos de proyección, se podrá realizar un corte auxiliar oblicuo, que se proyectará paralelo al plano de corte y abatido. En este corte las partes exteriores vistas de la pieza no se representan, y solo se dibuja el contorno del corte
        Representaciones convencionales

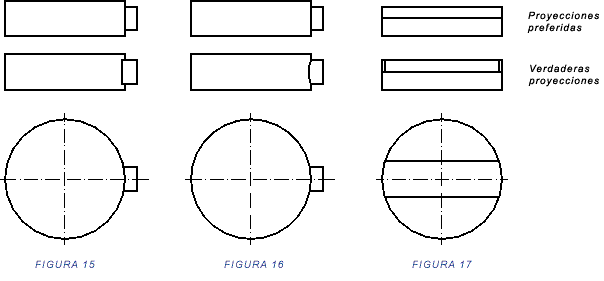

        Con el objeto de clarificar y simplificar las representaciones, se conviene realizar ciertos tipos de representaciones que se alejan de las reglas por las que se rige el sistema. Aunque son muchos los casos posibles, los tres indicados, son suficientemente representativos de este tipo de convencionalismo (figuras 15, 16 y 17), en ellos se indican las vista reales y las preferibles.
        Intersecciones ficticias

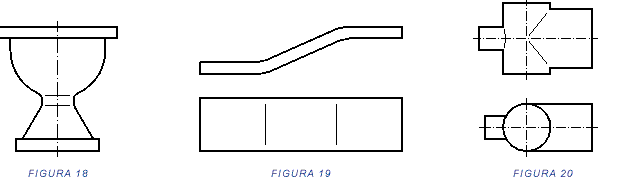

        En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos, chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro. En estos casos las líneas de intersección se representarán mediante una línea fina que no toque los contornos de la piezas. Los tres ejemplos siguientes muestran claramente la mecánica de este tipo de intersecciones (figuras 18, 19 y 20).
Cortes, secciones y roturas
1. Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su representación y acotación.
  1. Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no se representa el resto de la pieza que queda detrás de la misma. Siempre que sea posible, se preferirá representar la sección, ya que resulta más clara y sencilla su representación.
    1. Líneas de rotura en los materiales

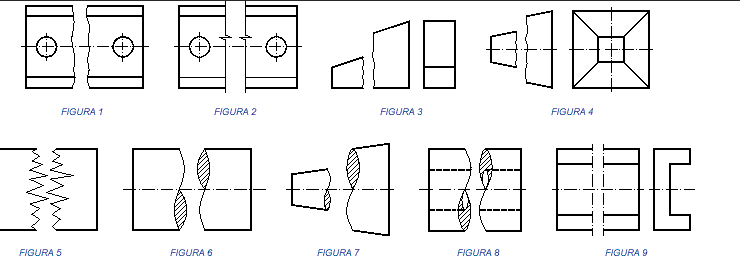

      1. Cuando se trata de dibujar objetos largos y uniformes, se suelen representar interrumpidos por líneas de rotura. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación. Las roturas, están normalizadas, y su tipos son los siguientes: Las normas UNE definen solo dos tipos de roturas (figuras 1 y 2), la primera se indica mediante una línea fina, como la de los ejes, a mano alzada y ligeramente curvada, la segunda suele utilizarse en trabajos por ordenador. En piezas en cuña y piramidales (figuras 3 y 4), se utiliza la misma línea fina y ligeramente curva. En estas piezas debe mantenerse la inclinación de las aristas de la pieza. En piezas de madera, la línea de rotura se indicará con una línea en zig-zag (figura 5). En piezas cilíndricas macizas, la línea de rotura de indicará mediante las característica lazada (figura 6).
