Edna Rocio Tellez- Dibujo De Ingeniería -
1604

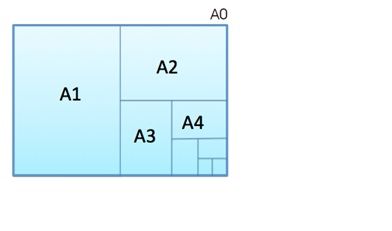

- Formatos Normalizados Concepto Se llama formato a la hoja de papel en que se realiza un dibujo,
cuya forma y dimensiones en mm. están normalizados. En la norma UNE 1026-2 83 Parte 2,
equivalente a la ISO 5457, se especifican las características de los formatos. Dimensiones Las
dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia. Según las
cuales: 1. Un formato se obtiene por doblado transversal del inmediato superior. 2. La relación entre
los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es
decir 1/√2 . 3. Y finalmente para la obtención de los formatos se parte de un formato base de 1 m².
Aplicando estas tres reglas, se determina las dimensiones del formato base llamado A0 cuyas
dimensiones serían 1189 x 841 mm. El resto de formatos de la serie A, se obtendrán por doblados
sucesivos del formato A0. La norma estable para sobres, carpetas, archivadores, etc. dos series
auxiliares B y C. Las di

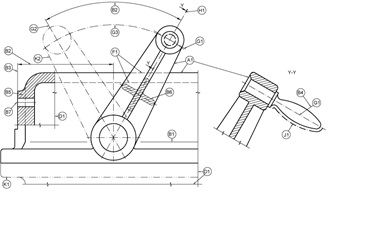

- Líneas Normalizadas Clases de líneas En los dibujos técnicos se utilizan diferentes tipos de líneas, sus
tipos y espesores, han sido normalizados en las diferentes normas. En esta página no atendremos a
la norma UNE 1-032-82, equivalente a la ISO 128-82. Solo se utilizarán los tipos y espesores de líneas
indicados en la tabla adjunta. En caso de utilizar otros tipos de líneas diferentes a los indicados, o se
empleen en otras aplicaciones distintas a las indicadas en la tabla, los convenios elegidos deben
estar indicados en otras normas internacionales o deben citarse en una leyenda o apéndice en el
dibujo de que se trate. En las siguientes figuras, puede apreciarse los diferentes tipos de líneas y sus
aplicaciones. En el cuadro adjunto se concretan los diferentes tipos, su designación y aplicaciones
concretas.

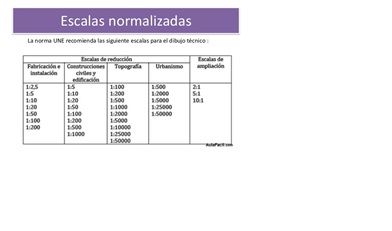

- Escalas Normalizadas Son La representación de objetos a su tamaño natural no es posible cuando
éstos son muy grandes o cuando son muy pequeños. En el primer caso, porque requerirían formatos
de dimensiones poco manejables y en el segundo, porque faltaría claridad en la definición de los
mismos. Esta problemática la resuelve la ESCALA, aplicando la ampliación o reducción necesarias en
cada caso para que los objetos queden claramente representados en el plano del dibujo. Se define la
ESCALA como la relación entre la dimensión dibujada respecto de su dimensión real, esto es: Si el
numerador de esta fracción es mayor que el denominador, se trata de una escala de ampliación, y
será de reducción en caso contrario. La escala 1:1 corresponde a un objeto dibujado a su tamaño real
(escala natural).
- Vistas

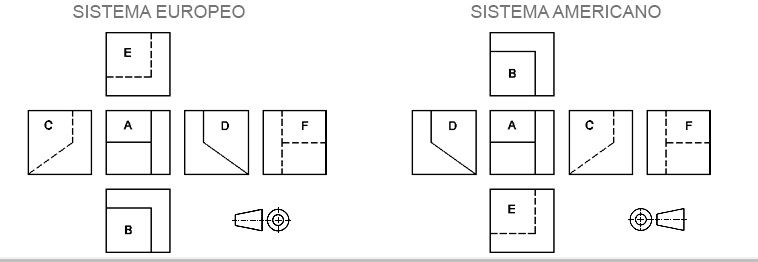

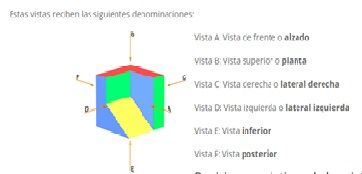

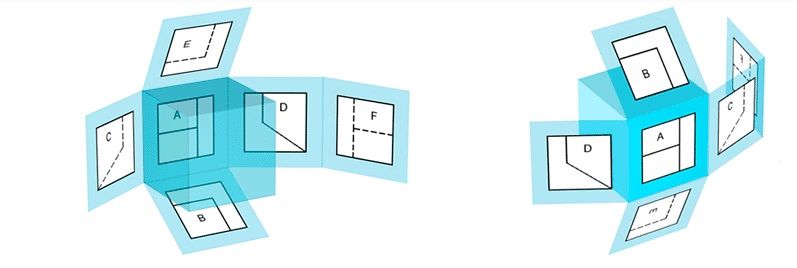

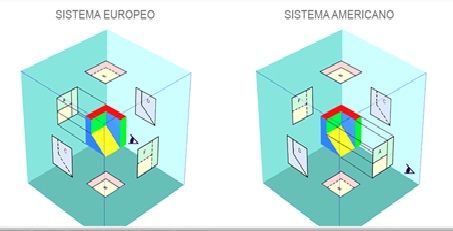

- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del
mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las
vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones
desde donde se mire. Las reglas a seguir para la representación de las vistas de un
objeto, se recogen en la norma UNE 1-032-82, “Dibujos técnicos: Principios generales de
representación”, equivalente a la norma ISO 128-82.
- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del
mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las
vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones
desde donde se mire. Las reglas a seguir para la representación de las vistas de un
objeto, se recogen en la norma UNE 1-032-82, “Dibujos técnicos: Principios generales de
representación”, equivalente a la norma ISO 128-82.
