UNIDAD 2 DIBUJO PROYECTIVO

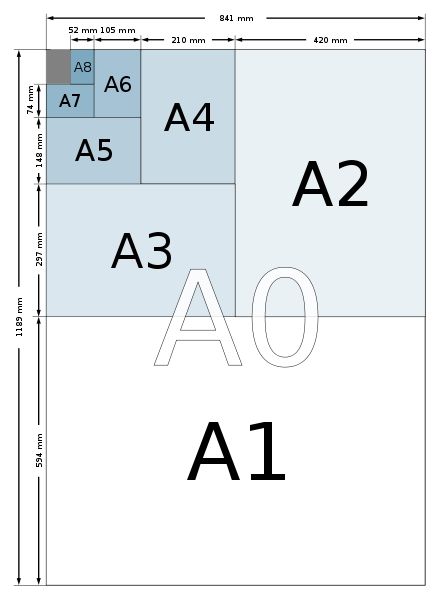

Formatos normalizados
1. Se llama formato normalizado a la hoja de papel en la que se realiza un dibujo
  1. Los encontramos con los siguientes nombres: A1, A2 A3 A4 A5 A6 A7 A8 A9 A10

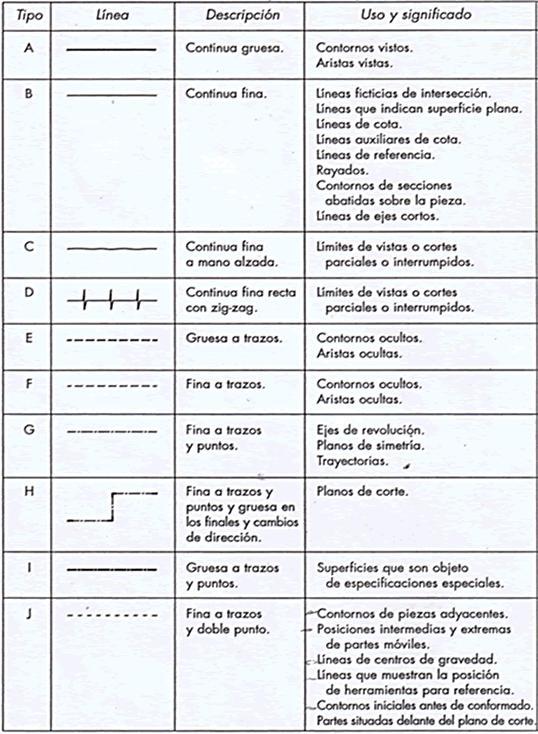

Líneas normalizadas
1. Son sus diferentes tipos de líneas con sus espesores que han sido normalizados para hacer utilizados en dibujo técnico.

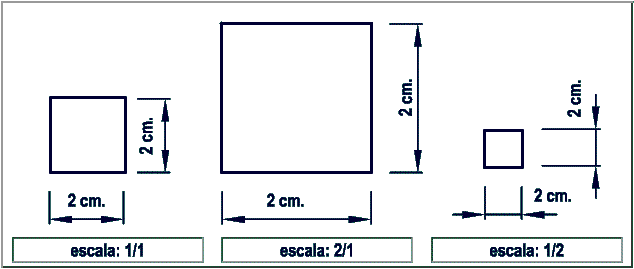

Escalas normalizadas
1. Es la ampliación o reducción necesaria en cada caso para que los objetos queden claramente representados en el plano del dibujo . siendo la relación entre la dimensión dibujada del objeto respecto de su dimensión real

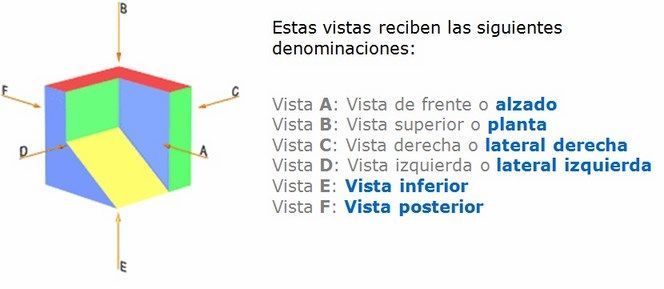

Vistas
1. Tipos de vistas
  1. VISTA A: Vista de frente:
  2. VISTA B: Vista superior
  3. VISTA C: Vista derecha o lateral derecha.
  4. VISTA D: Vista izquierda o lateral izquierda
  5. VISTA E : Vista inferior
  6. VISTA F: Vista posterior
2. Representacion
  1. Cortes
    1. Es cuando se elimina parte de la pieza, con objeto de clarificar y hacer mas sencilla su representación.
  2. Secciones
    1. Es la interacción del plano de corte con la pieza
  3. Roturas
    1. Al dibujar un objeto largo y uniformé se suelen representar por líneas de rotura, las cuales ahorran espacio de representación.
