Mauricio Rincón Hernández_Dibujo
de Ingenieria__16_04_2016
- Unidad 3
- Dibujo de conjunto en explosion
- El plano en perspectiva
explosiva tiene como
finalidad indicar en forma
ordenada y precisa la
secuencia de ubicación de
las piezas que conforman
un conjunto, permitiendo con
ello a cualquier operario
realizar un desarme y
posteriormente; realizada la
reparación, armar el
conjunto siguiendo las
informaciones del plano.
- El plano en perspectiva
explosiva tiene como
finalidad indicar en forma
ordenada y precisa la
secuencia de ubicación de
las piezas que conforman
un conjunto, permitiendo con
ello a cualquier operario
realizar un desarme y
posteriormente; realizada la
reparación, armar el
conjunto siguiendo las
informaciones del plano.

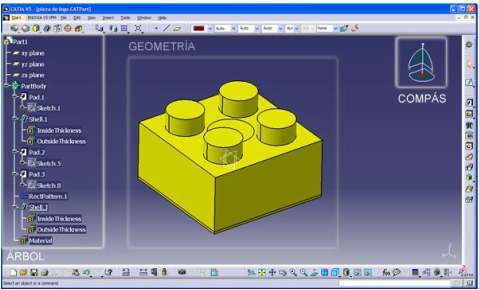

- Proceso de dibujo en el video de la pieza en
el CAD CATIA
- luego de iniciar sección

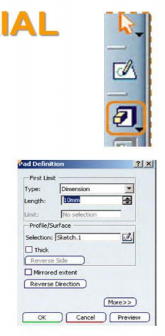

- Acceso: Seleccionamos Mechanical y Pad
- Hacemos el boceto
- Extrusion 3D + material, se
trabajan diferentes
bocetos para darle la
forma a la figura
- Operación 3d chamfer
- Extracción 3d-material
- Extracción 3d-material
- Operación 3d chamfer
- Extrusion 3D + material, se
trabajan diferentes
bocetos para darle la
forma a la figura
- Hacemos el boceto
- Acceso: Seleccionamos Mechanical y Pad
- luego de iniciar sección

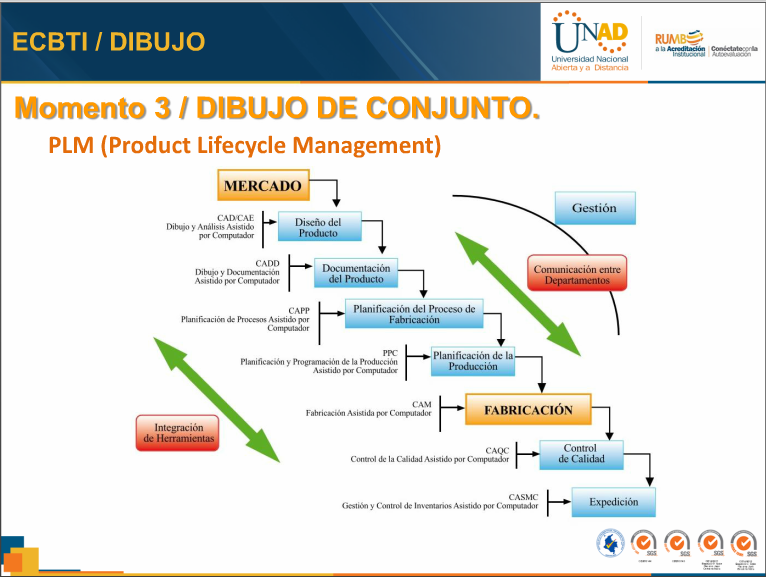

- Que es un PLM
- Es una estrategia que busca mejorar la competitividad de
las empresas, a través del manejo óptimo e integrado de la
información del producto desde su concepto inicial hasta el
final de la vida del mismo, soportado en la implementación
de un conjunto de soluciones informáticas
- Es una estrategia que busca mejorar la competitividad de
las empresas, a través del manejo óptimo e integrado de la
información del producto desde su concepto inicial hasta el
final de la vida del mismo, soportado en la implementación
de un conjunto de soluciones informáticas
- Despecie de un objeto
- Representación grafica
de cada una de las
piezas que constituyen
un mecanismo, obtenido a
partir del correspondiente
dibujo, haciendo posible la
fabricación de cada pieza
- Representación grafica
de cada una de las
piezas que constituyen
un mecanismo, obtenido a
partir del correspondiente
dibujo, haciendo posible la
fabricación de cada pieza
- Dibujo de conjunto

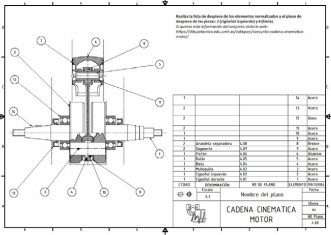

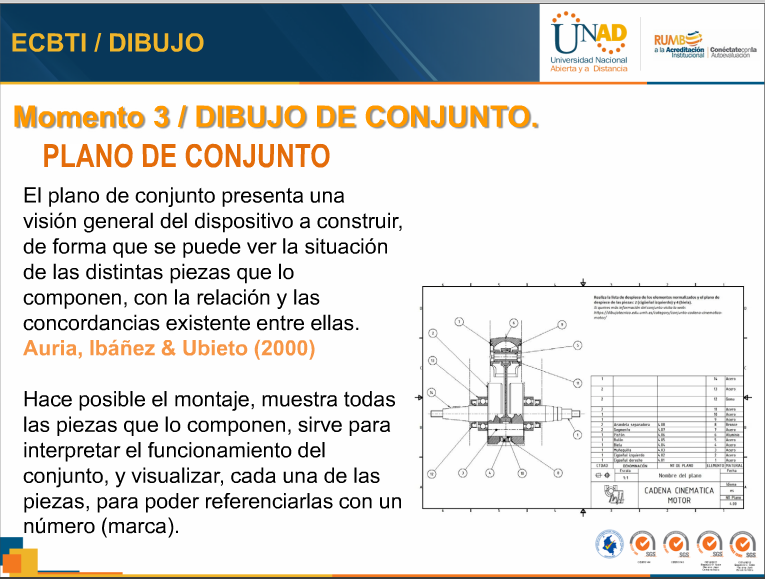

- Representación grafica donde se
evidencias las diferentes piezas
de un modelo, y se puede ver
como sera el funcionamiento
- Diibujo de conjunto general
- Dibujo de subconjunto
- Diibujo de conjunto general
- Representación grafica donde se
evidencias las diferentes piezas
de un modelo, y se puede ver
como sera el funcionamiento

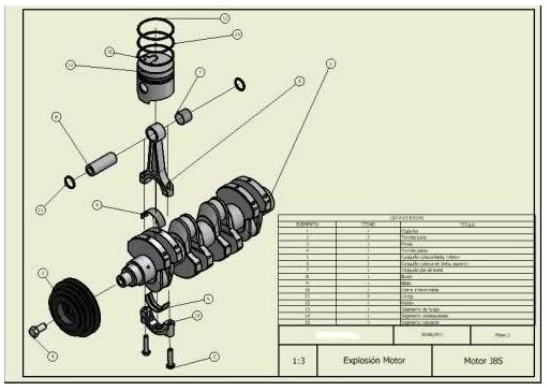

- Dibujo de conjunto en explosion
