MOMENTO_III_FABIAN
FIGUEROA_DIBUJO
DE
INGENIERIA
- Dibujo de conjunto
- CONTENIDO UNIDAD IV. DIBUJO DE CONJUNTO Introducción al Diseño Profa. Katiusca Gutiérrez PLANO
DE CONJUNTO. MARCADO DE PIEZAS. LISTA DE MATERIALES. PLANOS DE DETALLE. CAJETIN.
NUMERACIÓN DE LOS PLANOS. PROYECTO FINAL.

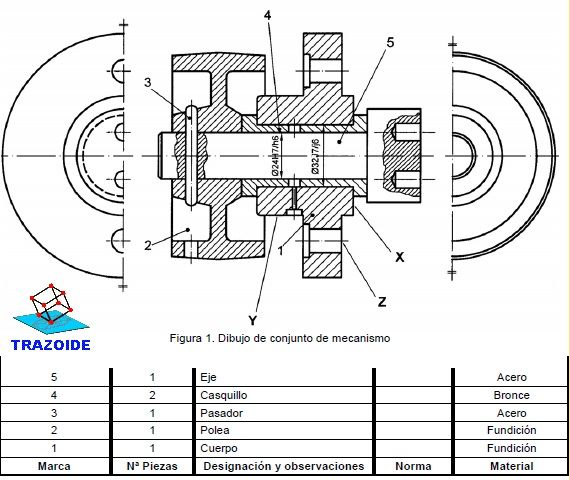

- El plano de conjunto presenta una visión general del dispositivo a construir, de forma que se puede ver la
situación de las distintas piezas que lo componen, con la relación y las concordancias existente entre ellas.
- La función principal del plano de conjunto consiste en hacer posible el montaje.
- Introducción al Diseño A la hora de realizar el plano de conjunto, se deben tener en cuenta todas las
cuestiones relativas de la normalización: formato de dibujo, grosores de línea, escalas, disposición de
vistas, cortes y secciones, entre otros.
- es la representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación,
realizada de modo que todos estos elementos aparecen montados y unidos, según el lugar que les corresponde, para
asegurar un correcto funcionamiento del órgano diseñado.
- CONTENIDO UNIDAD IV. DIBUJO DE CONJUNTO Introducción al Diseño Profa. Katiusca Gutiérrez PLANO
DE CONJUNTO. MARCADO DE PIEZAS. LISTA DE MATERIALES. PLANOS DE DETALLE. CAJETIN.
NUMERACIÓN DE LOS PLANOS. PROYECTO FINAL.

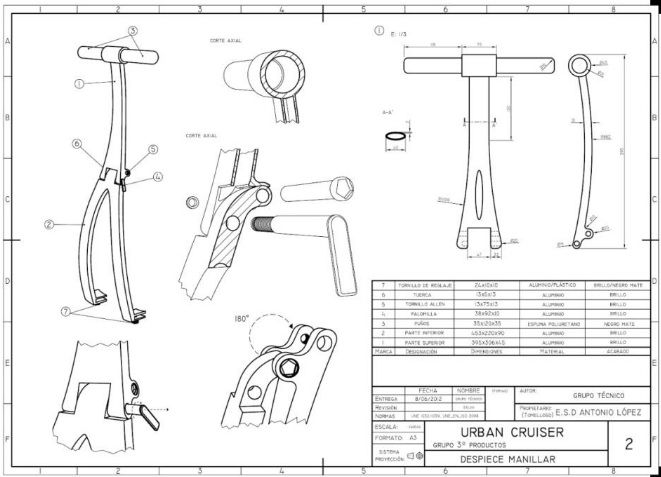

- Dibujo de despiece de un objeto
- Es el que representa las piezas aisladas con todas las medidas y especificaciones necesarias para su completa ejecución.
- En el dibujo de despiece cada piezase dibujará con el mínimo número de vistas, cortes y detalles necesarios para la
perfecta definición de la pieza.
- En el dibujo de despiece hay que indicar todos los detalles y datos técnicos parasu
realización como son: • Dimensiones. • Signos superficiales y tratamientos
específicos. • Tolerancias, materiales, identificación, etc.
- Es el que representa las piezas aisladas con todas las medidas y especificaciones necesarias para su completa ejecución.

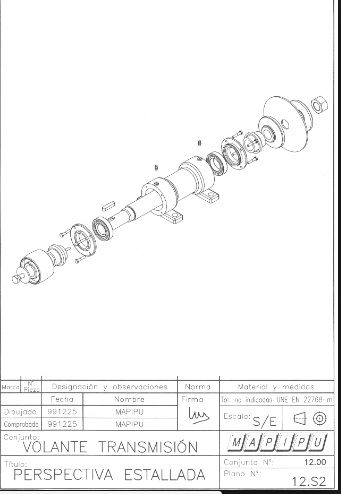

- Dibujo de conjunto en explosión
- Un plano de perspectiva explosiva, nos ayudan a comprender la posición de varios
componentes en un ensamblado. Se emplea en presentaciones, catálogos y dibujos. Es
una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben
de estar numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo
tipo de aparatos. Se utiliza también para los Kist de montaje.
- Un plano de perspectiva explosiva, nos ayudan a comprender la posición de varios
componentes en un ensamblado. Se emplea en presentaciones, catálogos y dibujos. Es
una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben
de estar numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo
tipo de aparatos. Se utiliza también para los Kist de montaje.

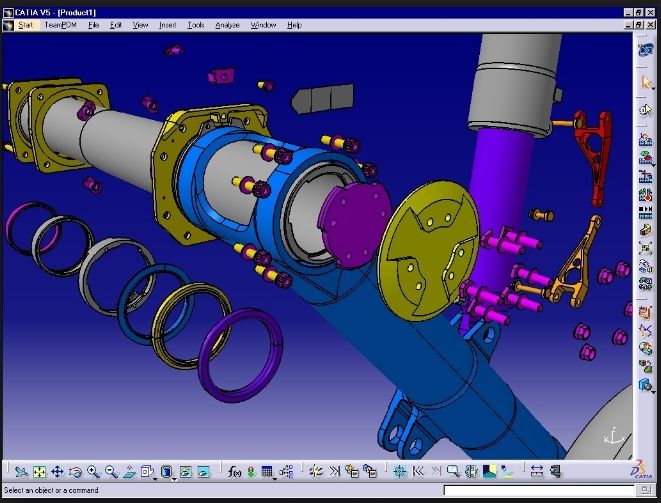

- Proceso de dibujo en el video de la pieza en el CAD CATIA
- • Part Design: entorno paramétrico basado en características en el que se crearán modelos sólidos. Todos los archivos
creados tendrán asociada la extensión CATPart. • Assembly Design: entorno usado para ensamblar componentes
utilizando restricciones. Todos los archivos creados tendrán asociada la extensión CATProduct. • Wireframe and Surface
Design: entorno paramétrico basado en características en el que se crearán modelos alámbricos y de superficie. Todos los
archivos creados también tendrán asociada la extensión CATPart.
- • Part Design: entorno paramétrico basado en características en el que se crearán modelos sólidos. Todos los archivos
creados tendrán asociada la extensión CATPart. • Assembly Design: entorno usado para ensamblar componentes
utilizando restricciones. Todos los archivos creados tendrán asociada la extensión CATProduct. • Wireframe and Surface
Design: entorno paramétrico basado en características en el que se crearán modelos alámbricos y de superficie. Todos los
archivos creados también tendrán asociada la extensión CATPart.
- Que es un PLM
- La sigla PLM proviene del inglés y es la abreviación de Product Lifecycle Management - cuya traducción en castellano
es Gestión del Ciclo de Vida del Producto - y refiere al proceso que administra el ciclo de vida completo de un producto,
desde su concepción hasta su fabricación, pasando por su diseño y alcanzando hasta su servicio y eliminación. Este
proceso consiste en la gestión, a través de soluciones integradas de software, del ciclo completo de vida del producto,
desde la concepción del producto con soluciones CAD, pasando por el análisis y la optimización del producto con
soluciones CAE, llegando al análisis de cómo se va a producir y dar mantenimiento a este producto con soluciones CAM
y capturando, reutilizando y compartiendo con cada uno de los actores del ciclo productivo toda la información generada
con soluciones PDM (Product Data Management).
- La sigla PLM proviene del inglés y es la abreviación de Product Lifecycle Management - cuya traducción en castellano
es Gestión del Ciclo de Vida del Producto - y refiere al proceso que administra el ciclo de vida completo de un producto,
desde su concepción hasta su fabricación, pasando por su diseño y alcanzando hasta su servicio y eliminación. Este
proceso consiste en la gestión, a través de soluciones integradas de software, del ciclo completo de vida del producto,
desde la concepción del producto con soluciones CAD, pasando por el análisis y la optimización del producto con
soluciones CAE, llegando al análisis de cómo se va a producir y dar mantenimiento a este producto con soluciones CAM
y capturando, reutilizando y compartiendo con cada uno de los actores del ciclo productivo toda la información generada
con soluciones PDM (Product Data Management).
