Es la representación gráfica que da la
informacion necesaria para la fabricacion de un
objeto. Este tipo de dibujo incluirá: formas y
dimensiones de los diferentes detalles
constructivos, tolerancias, acabados
superficiales, tratamientos y recubrimientos,
materiales, etc… Y cuanta información sea
necesaria para poder fabricar las diferentes
piezas, asegurando el montaje y un correcto
funcionamiento del mecanismo en el cual van
insertadas.
Se representa cada una de las piezas que constituyen
un mecanismo o máquina, obtenido a partir del
correspondiente dibujo de conjunto, haciendo
posible la posterior fabricación individual de las
mismas.
DIBUJO DE
CONJUNTO
Es la representación gráfica de un grupo de
piezas que constituyen un mecanismo, una
máquina o una instalación, realizada de
modo que todos estos elementos aparecen
montados y unidos, según el lugar que les
corresponde, para asegurar un correcto
funcionamiento del órgano diseñado.
CLASIFICACION
TIPOS
GENERAL
corresponde con la
representación completa del
mecanismo, máquina o
instalación con todos sus
elementos componentes
montados.
SUBCONJUNTO
los conjuntos formados por una gran cantidad de
piezas, debido a su gran complejidad, se pueden
descomponer en dibujos de subconjunto,
representativo cada uno de ellos de una parte de
la máquina o mecanismo
FORMAS DE
REPRESENTARLOS
PERSPECTIVA ISOMETRICA DEL
CONJUNTO
Representa en perspectiva isométrica las diferentes piezas que componen el
conjunto, ocupando estas su posición normal de trabajo (conjunto montado).
PERSPECTIVA ISOMETRICA EXPLOSIONADA
DEL CONJUNTO
representa en perspectiva isométrica las diferentes piezas que componen el
conjunto tras sufrir estas un desplazamiento (conjunto desmontado). Recibe
también el nombre de dibujo de montaje, ya que sirve de guía para realizar los
trabajos de montaje del mecanismo a partir de las piezas sueltas.
REPRESENTACION POR MEDIO DE VISTAS
se representan las vistas, cortes, secciones y roturas más apropiadas para
poder visualizar con claridad la posición de las diferentes piezas que
componen el conjunto; teniendo en cuenta que las piezas exteriores se
representan en corte para poder visualizar las piezas interiores.
DIBUJO DE CONJUNTO ESQUEMATICO
es un dibujo de conjunto muy simplificado, caracterizado por presentar las
piezas fundamentales del conjunto sin cortes ni secciones, prescindiendo de
las piezas y detalles constructivos secundarios. Generalmente, este tipo de
dibujo es utilizado por los fabricantes para mostrar en catálogos las
dimensiones generales de una máquina, instalación, etc.
DIBUJO DE CONJUNTO EN
EXPLOSION
Es un plano que nos permite ver los componentes de un ensamblado de
forma ordenada y precisa, la secuencia de ubicación de las piezas que
conforman un conjunto, permitiendo con ello a cualquier operario realizar
un desarme y posteriormente, realizada la reparación, armar el conjunto
siguiendo las informaciones del plano.
Se representan en tres dimensiones , ademas
sus elementos estan enumerados, lo que
favorece a la hora de realizar mantienimiento
o arreglos al aparato.

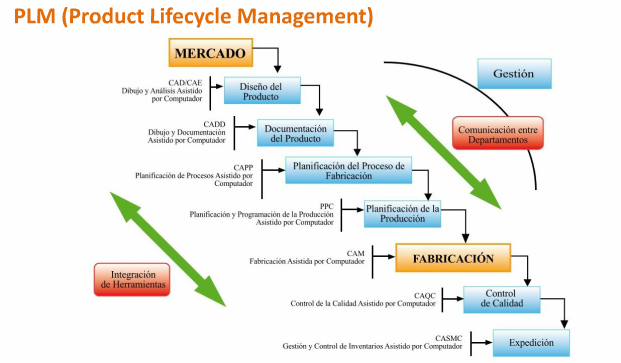

PLM
Significa Product lifecycle management en español Gestión del
ciclo de vida del producto; es una estrategia que busca mejorar
la competitividad de las empresas, a través del manejo optimo e
integrado de la información del producto desde su concepto
inicial hasta e final de la vida del mismo, bajo un conjunto de
soluciones informáticas.
PROCESO DE DIBUJO CAD CATIA
BOCETO (SKETCH)
EXTRUSION 3D +
MATERIAL
EXTRUSION 3D +
MATERIAL
OPERACION 3D
CHAMBER
EXTRACION 3D
MATERIAL
ADRIANA RODRIGUEZ RUIZ
GRUPO No. 212060_86
PERIODO 16-04 DIBUJO DE
INGENIERIA MOMENTO 3
