Momento 3,
Dibujo en Conjuntos

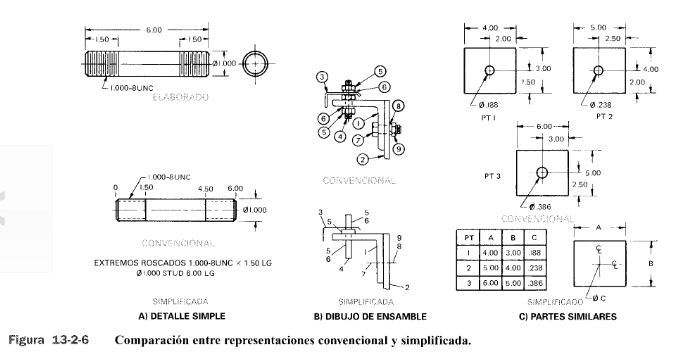

- Dibujo Funcional
- Es la representación gráfica de toda la información
necesaria de la forma mas económica posible, en el
menor tiempo posible y usando el menor número de
recursos, con la ayuda de técnicas de simplificación, así
es importante que los ingenieros descarten métodos
antiguos y los reemplacen por nuevos en caso de ser
necesario.
- Es la representación gráfica de toda la información
necesaria de la forma mas económica posible, en el
menor tiempo posible y usando el menor número de
recursos, con la ayuda de técnicas de simplificación, así
es importante que los ingenieros descarten métodos
antiguos y los reemplacen por nuevos en caso de ser
necesario.
- Dibujo de Detalle
- Esta se encuentra como
parte del dibujo
ejecutivo, pues el dibujo
ejecutivo se divide en
dos; el dibujo de detalle
y el dibujo de ensamble.

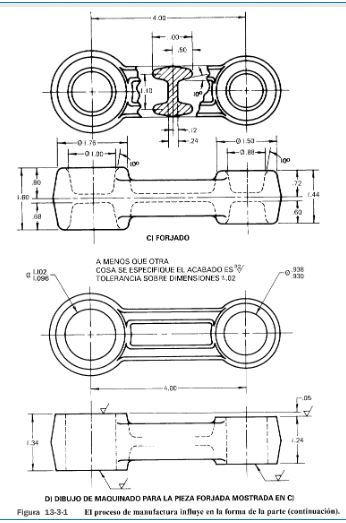

- El dibujo de detalle busca
representar toda la
información de forma
gráfica necesaria para la
fabricación de una pieza
de un conjunto de un
producto
- Como vemos acá en la imagen es importante tener en cuenta detalles como dimensiones, escala,
tolerancias, estándares, textura de la superficie, material.
- Esta se encuentra como
parte del dibujo
ejecutivo, pues el dibujo
ejecutivo se divide en
dos; el dibujo de detalle
y el dibujo de ensamble.
- Dibujo de detalle múltiple
- Los dibujos de detalle se pueden exponer dentro de
una misma hoja, generalmente estas son agrupadas
ya sea por materiales de realización, esto con el fin
de enviar los dibujos a los diferentes talleres de
manufactura, que proceden a fabricarlos
- Los dibujos de detalle se pueden exponer dentro de
una misma hoja, generalmente estas son agrupadas
ya sea por materiales de realización, esto con el fin
de enviar los dibujos a los diferentes talleres de
manufactura, que proceden a fabricarlos

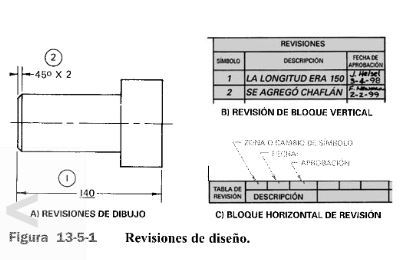

- Revisión del dibujo
- El objetivo de la revisión es mejorar procesos de
manufactura, identificar errores, mejorar diseños,
todo esto en busca de ahorrar y usar menos
recursos. Las modificaciones se deben detallar
dentro del plano en la parte inferior o al costado
derecho, y en el rotulo especificar la persona que
lo revisó, además de señalizarlo por medio de un
símbolo de revisión.
- Si los cambios son muchos, es
mejor realizar un nuevo dibujo, sin
embargo es necesario escribir
REDIBUJADO Y REVISADO, dentro
de la columna de reviciones
- Si los cambios son muchos, es
mejor realizar un nuevo dibujo, sin
embargo es necesario escribir
REDIBUJADO Y REVISADO, dentro
de la columna de reviciones
- El objetivo de la revisión es mejorar procesos de
manufactura, identificar errores, mejorar diseños,
todo esto en busca de ahorrar y usar menos
recursos. Las modificaciones se deben detallar
dentro del plano en la parte inferior o al costado
derecho, y en el rotulo especificar la persona que
lo revisó, además de señalizarlo por medio de un
símbolo de revisión.
- Dibujos de Ensamble
- Es el conjunto de múltiples partes,
ensambladas mostrando un producto
terminado de forma gráfica.
- Se aplican en muchas áreas,
variando mucho el tipo y cantidad
de información que brindan.
- Dibujo del diseño del ensamble
- Es una pre visualización que se usa para ver con
detalle el producto, y partir de acá se hace el
detalle de las partes que lo componen, es
necesario que es este dibujo se clasifiquen estas
partes con un numero o letra
- Es una pre visualización que se usa para ver con
detalle el producto, y partir de acá se hace el
detalle de las partes que lo componen, es
necesario que es este dibujo se clasifiquen estas
partes con un numero o letra
- Dibujo de la
instalación del
ensamble
- Es una forma muy simplificada
del dibujo, ideal para personas
que no están capacitadas para
leer datos complejos
- Es una forma muy simplificada
del dibujo, ideal para personas
que no están capacitadas para
leer datos complejos

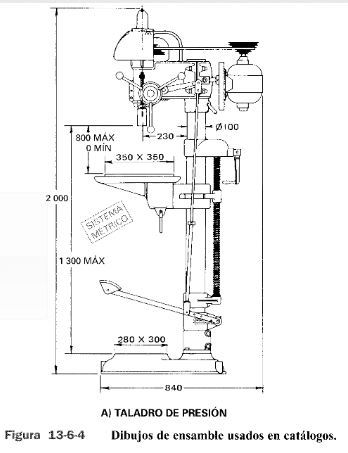

- Dibujo de
ensamble para
catalogos

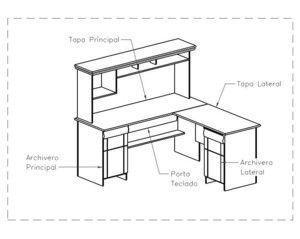

- Es por decirlo
un dibujo de
presentación,
ideal para
muestrario de
ventas, con los
detalles más
esenciales para
la
interpretación
de los clientes
- Es por decirlo
un dibujo de
presentación,
ideal para
muestrario de
ventas, con los
detalles más
esenciales para
la
interpretación
de los clientes

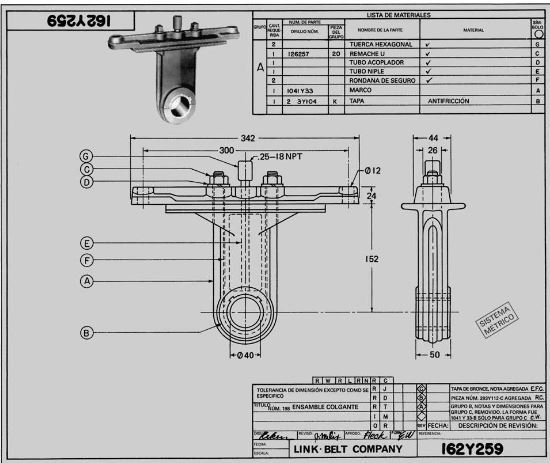

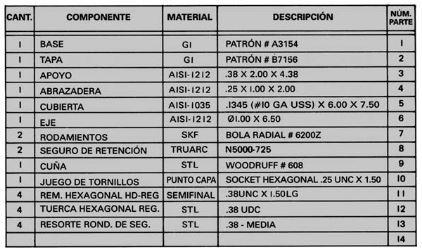

- Lista de
componentes
- Se usan en especial para enviarlos al departamento
encargado de comprar los materiales, este es un dibujo con
el detalle de todas sus partes con especificaciones claras
para evitar errores en la adquisición de piezas necesarias, la
lista de partes debe ir en la parte de abajo del diseño y se
debe leer de abajo hacia arriba.
- Se usan en especial para enviarlos al departamento
encargado de comprar los materiales, este es un dibujo con
el detalle de todas sus partes con especificaciones claras
para evitar errores en la adquisición de piezas necesarias, la
lista de partes debe ir en la parte de abajo del diseño y se
debe leer de abajo hacia arriba.
- Dibujo del diseño del ensamble
- Se aplican en muchas áreas,
variando mucho el tipo y cantidad
de información que brindan.
- Es el conjunto de múltiples partes,
ensambladas mostrando un producto
terminado de forma gráfica.

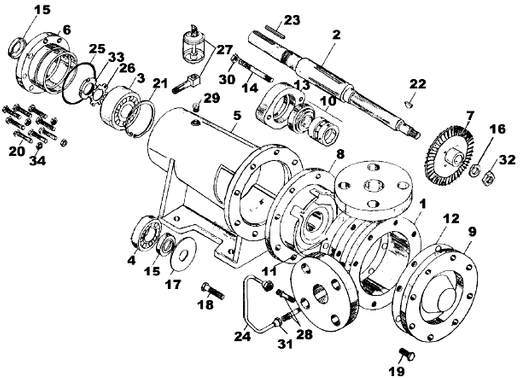

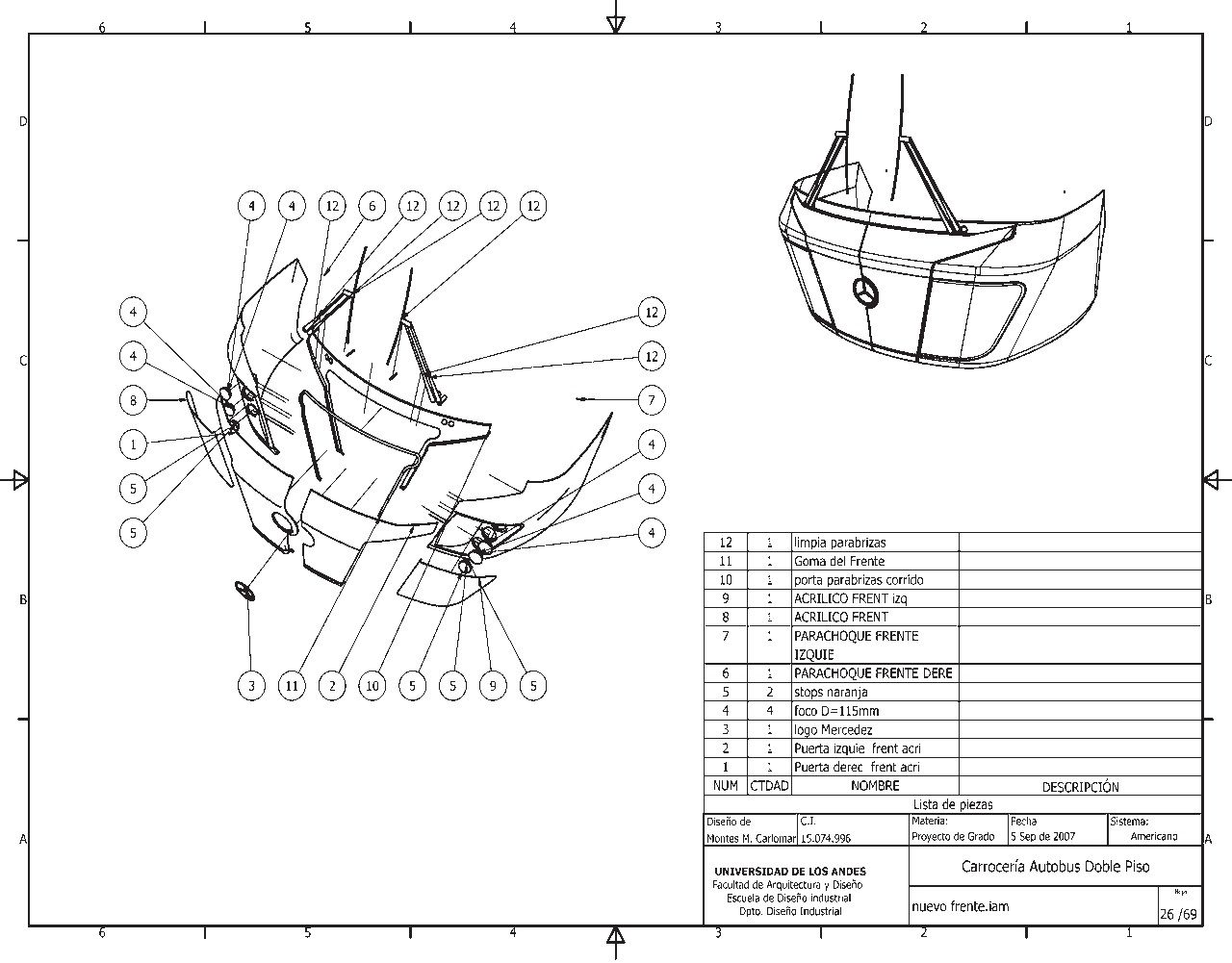

- Dibujo de Ensamble Explosivo
- En muchos casos los ensambles se
realizan por personas poco
calificadas para la interpretación de
dibujos técnicos, en estos casos se
usa el ensamble explosivo, gracias a
su fácil entendimiento son usados
normalmente por lo productos que
se venden como “ármelo usted
mismo”.
- En muchos casos los ensambles se
realizan por personas poco
calificadas para la interpretación de
dibujos técnicos, en estos casos se
usa el ensamble explosivo, gracias a
su fácil entendimiento son usados
normalmente por lo productos que
se venden como “ármelo usted
mismo”.

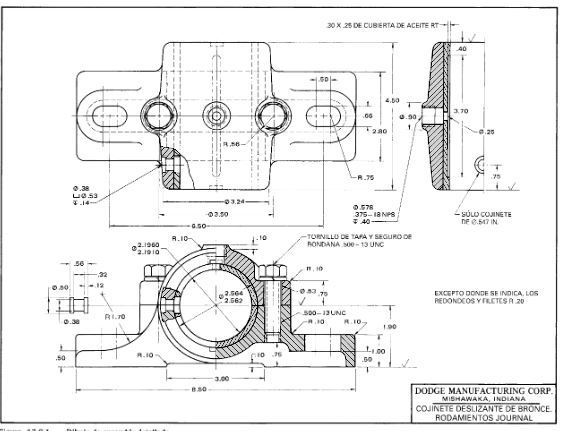

- Dibujo de Ensamble Detallado
- Cuando el producto dibujado es simple se puede realizar el
detallado dentro del mismo plano, con la información necesaria
para la fabricación de las piezas y su armado, normalmente
usado en muebles y utensilios sencillo de armar, es válido usar
técnicas de lupa para aumentar las especificaciones de ciertas
piezas
- Cuando el producto dibujado es simple se puede realizar el
detallado dentro del mismo plano, con la información necesaria
para la fabricación de las piezas y su armado, normalmente
usado en muebles y utensilios sencillo de armar, es válido usar
técnicas de lupa para aumentar las especificaciones de ciertas
piezas
- Dibujos de Subensambles
- Se usan para productos que para su
terminación requieren a su vez
ensamblaje de otras piezas, a esto se le
llama subensambles y tiene las mismas
normativas vistas en los otros temas

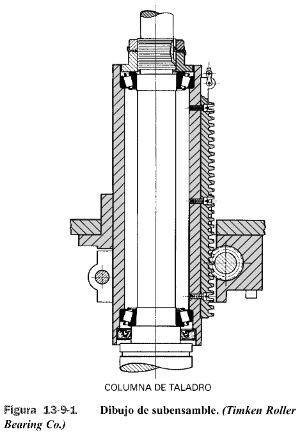

- Aquí se muestra un
subensamble que será
necesario para el
producto final
- Aquí se muestra un
subensamble que será
necesario para el
producto final
- Se usan para productos que para su
terminación requieren a su vez
ensamblaje de otras piezas, a esto se le
llama subensambles y tiene las mismas
normativas vistas en los otros temas

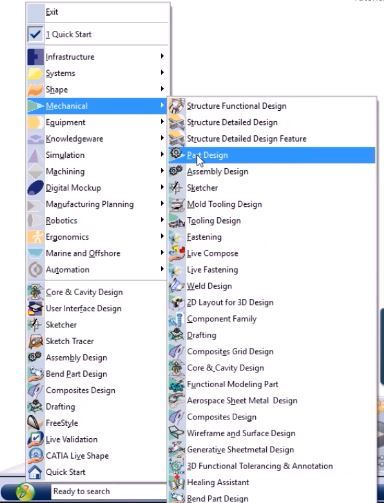

- proceso de
elaboración de una
pieza en Catia
- Ingreso

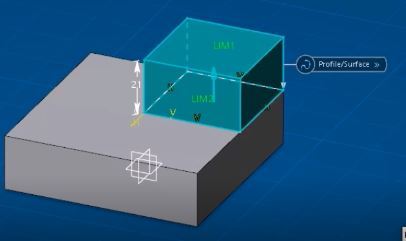

- a partir de una figura 2d se hace
un dimensionammiento 3d de la
figura como lo muestra la
imagen
- Obre cada estructura creada s hace otro plano al cual
se le nuevamennte dimensión hasta que la figura
tome forma
- Obre cada estructura creada s hace otro plano al cual
se le nuevamennte dimensión hasta que la figura
tome forma
- a partir de una figura 2d se hace
un dimensionammiento 3d de la
figura como lo muestra la
imagen
- Ingreso
