DIBUJO DE CONJUNTO
- DIBUJO DE DESPIECE
- Proporciona la informacion necesaria
parala monufactura de las partes
- Proporciona la informacion necesaria
parala monufactura de las partes

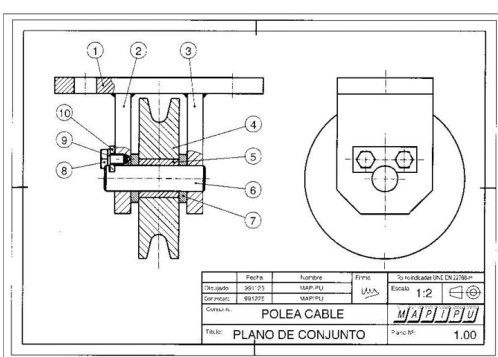

- DIBUJO DE CONJUNTO
- Representa una vision general del dispositivo a construir de forma que se
puedan ver la situacion de las diferentes piezas que lomcomponen con la
relacion y las concordancias enre ellas
- Su funcion principal consiste en hacer posible el montaje
- Su funcion principal consiste en hacer posible el montaje
- Representa una vision general del dispositivo a construir de forma que se
puedan ver la situacion de las diferentes piezas que lomcomponen con la
relacion y las concordancias enre ellas
- 201420-53

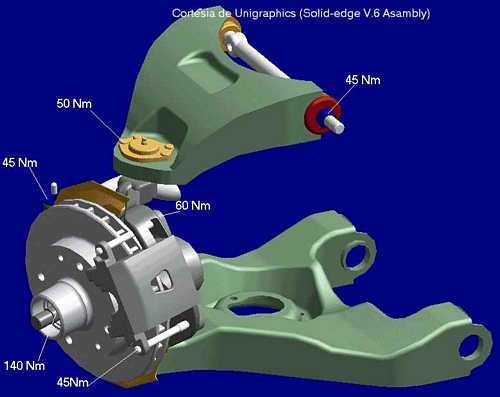

- DIBUJO DE CONJUNTO CON EXPLOSION
- -Tiene por objeto indicar de forma ordenada y precisa la secuencia de ubicacion de las piezas que
conforman el conjunto del dibujo, permitiendo el desarme, reparacion y armado de la pieza en
conjunto.
- Se tiene encuenta para este dibujo alinear las partes
- Se tiene encuenta para este dibujo alinear las partes
- -Tiene por objeto indicar de forma ordenada y precisa la secuencia de ubicacion de las piezas que
conforman el conjunto del dibujo, permitiendo el desarme, reparacion y armado de la pieza en
conjunto.
