Portas Lógicas - Folha de Cábulas

Annotations:

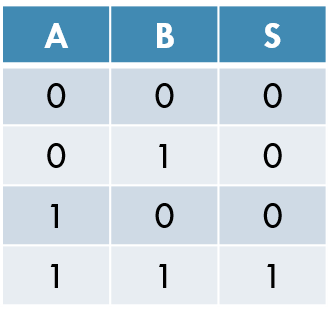

•  Uma porta AND é uma porta lógica digital com duas ou mais entradas e uma saída que realiza conjunção lógica. A saída de uma porta AND é verdadeira apenas quando todas as entradas são verdadeiras. Se as entradas de uma ou mais de uma porta AND são falsa, então a saída da porta AND é falsa.

Annotations:

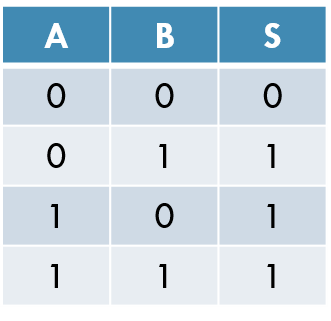

• Uma porta OR é uma porta lógica digital com duas ou mais entradas e uma saída que executa disjunção lógica. A saída de uma porta OR é verdadeira quando uma ou mais das suas entradas são verdadeiras. Se todos os valores de uma porta OR é falsa, então a saída da porta OR é falsa.

Annotations:

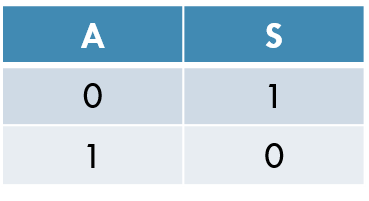

• Um porta NOT, muitas vezes é chamado de um inversor. Uma porta NÃO executa uma negação lógica na sua entrada. Em outras palavras, se a entrada for verdadeira , então a saída será o contrário, ou seja, falsa.

Annotations:

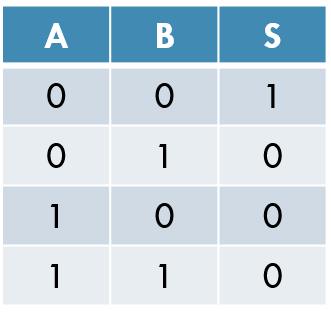

• Uma porta NOR é uma porta lógica digital com duas ou mais entradas e uma saída, com um comportamento que é o oposto de uma porta OR. A saída de uma porta NOR é verdade todas as suas entradas são falsas. Se uma ou mais das entradas de um NOR de porta são verdadeira, então a saída da porta NOR é falsa.

Annotations:

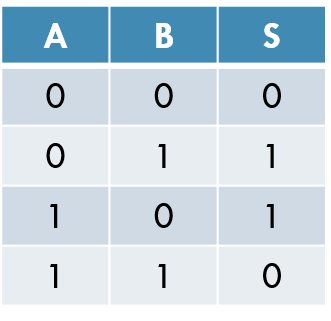

• Uma porta XOR é uma porta lógica digital com duas ou mais entradas e uma saída que executa disjunção exclusiva. A saída de uma porta XOR é verdadeiro somente quando exatamente uma de suas entradas é verdadeira. Se ambas as entradas de uma porta XOR é falsa, ou se ambas as suas entradas são verdadeiras, então a saída da porta XOR é falsa.

Annotations:

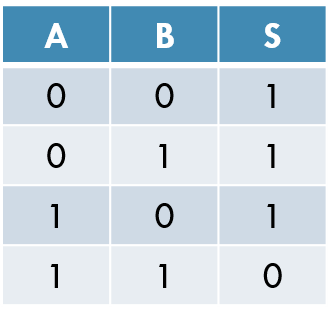

• A porta NAND é uma porta lógica digital com duas ou mais entradas e uma saída, com um comportamento que é o oposto de uma porta AND. A saída de uma porta NAND é verdadeiro quando um ou mais, mas não todas, das suas entradas são falso. Se todas as entradas de uma porta NAND é verdadeira, então a saída da porta NAND é falsa.

Annotations:

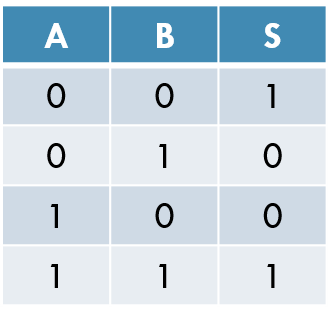

• Uma porta XNOR é uma porta lógica digital com duas ou mais entradas e uma saída que executa a igualdade lógica. A saída de uma porta XNOR é verdadeira quando todas as suas entradas são verdadeiras ou quando todas as suas entradas são falsas. Se algumas de suas entradas são verdadeiras e outras são falsas, então a saída da porta XNOR é falsa.
