Unidad 3 Dibujo Ingenieria
Yenifer Alvarez
- Dibujo de Conjunto
- es la representación gráfica de un grupo de piezas que
constituyen un mecanismo, una máquina o una instalación,
realizada de modo que todos estos elementos aparecen
montados y unidos, según el lugar que les corresponde, para
asegurar un correcto funcionamiento del órgano diseñado.
- Como se Respresenta
- Representación por medio de vistas, se representan las
vistas, cortes, secciones y roturas más apropiadas para
poder visualizar con claridad la posición de las
diferentes piezas que componen el conjunto; teniendo
en cuenta que las piezas exteriores se representan en
corte para poder visualizar las piezas interiores
- Representación por medio de vistas, se representan las
vistas, cortes, secciones y roturas más apropiadas para
poder visualizar con claridad la posición de las
diferentes piezas que componen el conjunto; teniendo
en cuenta que las piezas exteriores se representan en
corte para poder visualizar las piezas interiores
- Como se Respresenta
- es la representación gráfica de un grupo de piezas que
constituyen un mecanismo, una máquina o una instalación,
realizada de modo que todos estos elementos aparecen
montados y unidos, según el lugar que les corresponde, para
asegurar un correcto funcionamiento del órgano diseñado.

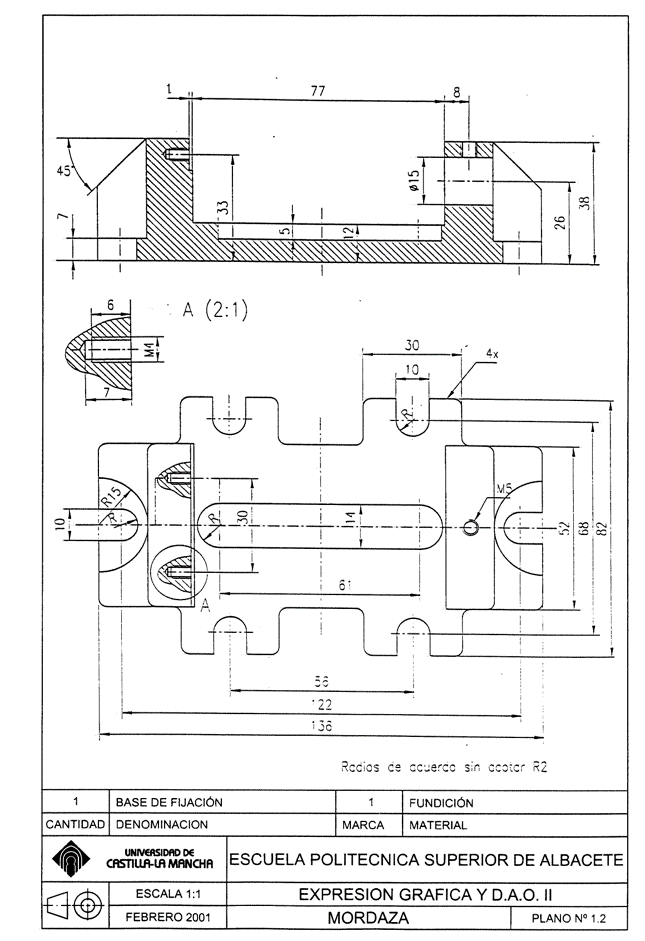

- Dibujo de Despiece
- Es aquél en que se representan todas y cada una de las piezas no
normalizadas constitutivas de un mecanismo o conjunto. Entre
la información necesaria que hay que especificar en la lista de
elementos esta el tipo de material que ha de utilizarse. Si se
trata de un material normalizado, debe utilizarse la designación
convencional normalizada (simbólica y numérica).
- Es aquél en que se representan todas y cada una de las piezas no
normalizadas constitutivas de un mecanismo o conjunto. Entre
la información necesaria que hay que especificar en la lista de
elementos esta el tipo de material que ha de utilizarse. Si se
trata de un material normalizado, debe utilizarse la designación
convencional normalizada (simbólica y numérica).

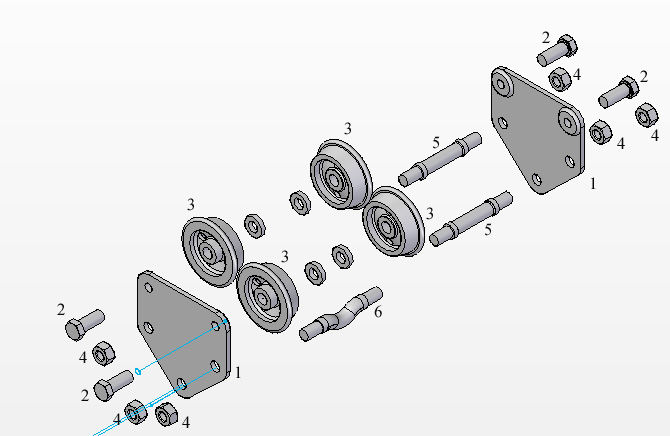

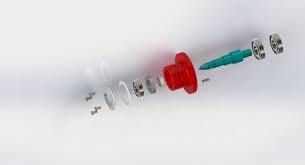

- Dibujo de Cojunto en Explocion
- Tiene como finalidad indicar en forma
ordenada y precisa la secuencia de ubicación de las piezas que
conforman un conjunto, permitiendo con ello a cualquier operario
realizar un desarme y posteriormente; realizada la reparación, armar el
conjunto siguiendo las informaciones del plano.
- Tiene como finalidad indicar en forma
ordenada y precisa la secuencia de ubicación de las piezas que
conforman un conjunto, permitiendo con ello a cualquier operario
realizar un desarme y posteriormente; realizada la reparación, armar el
conjunto siguiendo las informaciones del plano.
- PLM
- El PLM (en Ingles: Product Lifecycle Management ò en
Español: Gestión del Ciclo de Vida del Producto) es una
estrategia empresarial basada en una tecnología la cual
permite gestionar toda la información relacionada con el
producto. Este proceso va desde la concepción de la idea,
pasando por su diseño y fabricación, hasta su servicio y
reciclaje (eliminación). Uno de los factores más innovadores
del PLM es la capacidad de integrar a las personas, datos,
procesos y sistemas de negocio. El PLM sea convertido en la
columna vertebral del trabajo colaborativo.
- El PLM (en Ingles: Product Lifecycle Management ò en
Español: Gestión del Ciclo de Vida del Producto) es una
estrategia empresarial basada en una tecnología la cual
permite gestionar toda la información relacionada con el
producto. Este proceso va desde la concepción de la idea,
pasando por su diseño y fabricación, hasta su servicio y
reciclaje (eliminación). Uno de los factores más innovadores
del PLM es la capacidad de integrar a las personas, datos,
procesos y sistemas de negocio. El PLM sea convertido en la
columna vertebral del trabajo colaborativo.
- CATIA
- Es un software escalable, que consta de unos módulos
básicos y se va ampliando en función de necesidades, y
hacia unos módulos que pueden ser altamente
específicos, para algún tipo de industrias, como el
módulo de cálculos ergonómicos Human Builder, o
módulos especiales para industrias dedicadas al diseño,
de pieza metálica Sheetmetal Design, de moldes de
inyección Mold Tooling Design, pasando por módulos de
análisis de elementos finitos FEM Solid o FEM Surface, o
módulos para el mecanizado NC Machine Tool
Simulation.
- Es un software escalable, que consta de unos módulos
básicos y se va ampliando en función de necesidades, y
hacia unos módulos que pueden ser altamente
específicos, para algún tipo de industrias, como el
módulo de cálculos ergonómicos Human Builder, o
módulos especiales para industrias dedicadas al diseño,
de pieza metálica Sheetmetal Design, de moldes de
inyección Mold Tooling Design, pasando por módulos de
análisis de elementos finitos FEM Solid o FEM Surface, o
módulos para el mecanizado NC Machine Tool
Simulation.
