Corrientes Eléctricas debidas a
Campos Magnéticos

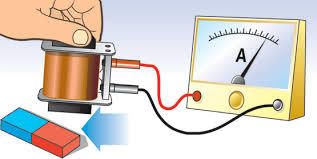

- ¿Como se produce?

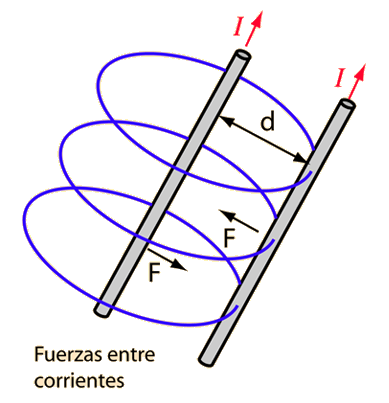

- Un campo magnetico es producido
por una corriente elctrica que
circula por un conductor.
- Cuando la corriente electrica
esta fluyendo se produce el
campo magnetico pero cuando
esta deja de fluir, desaparece el
campo magnetico
- Cuando la corriente electrica
esta fluyendo se produce el
campo magnetico pero cuando
esta deja de fluir, desaparece el
campo magnetico
- Un campo magnetico es producido
por una corriente elctrica que
circula por un conductor.
- ¿Qué es?
- Un campo Magnetico es un campo
creado por el movimiento de
cargas electricas
- Un campo Magnetico es un campo
creado por el movimiento de
cargas electricas
- ¿Qué origina al Campo Magnético ?
- Un Campo Magnético tiene dos fuentes que lo
pueden originar, las cuales son:
- Corriente Eléctrica de Conducció
- Da origen a un campo
magnético ESTÁTICO
- Da origen a un campo
magnético ESTÁTICO
- corriente de Desplazamiento
- Da origen a un campo magnético
VARIANTE EN EL TIEMPO
- Da origen a un campo magnético
VARIANTE EN EL TIEMPO
- Corriente Eléctrica de Conducció
- Un Campo Magnético tiene dos fuentes que lo
pueden originar, las cuales son:
- Ley de Ampere - Maxwell
- La reacción de un campo magnético esta
dada por la ley de Ampere y en un caso con
movimiento de desprende la ley ya
mencionada, La ley de Ampere - Maxwell
- La cual nos dice que la circulación en un campo
magnético (B) a lo largo de una curva cerrada (C), es
igual a la densidad de corriente (I)
- La cual nos dice que la circulación en un campo
magnético (B) a lo largo de una curva cerrada (C), es
igual a la densidad de corriente (I)
- La reacción de un campo magnético esta
dada por la ley de Ampere y en un caso con
movimiento de desprende la ley ya
mencionada, La ley de Ampere - Maxwell

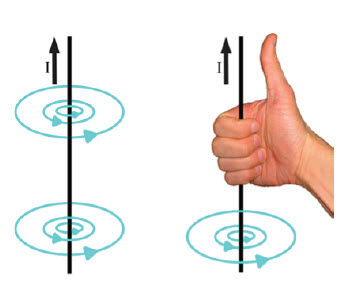

- Ley de la Mano derecha
- Esta ley es un método para determinar la dirección de los
vectores. y se emplea de dos maneras
- La primera es para observar la
dirección y moviemintos verticales o
lineales
- La segunda es para
movimeintos y movimientos de
rotación
- La primera es para observar la
dirección y moviemintos verticales o
lineales
- Esta ley es un método para determinar la dirección de los
vectores. y se emplea de dos maneras
- Experimento de Oersted
- Consiste en la desviacion de una
aguja magnética que esta cerca
de un conductor electrcio
- Para este experimento
usualmente utiliza una brujula,
ya que es una aguja imantada
que puede girar sobre su eje.
- Colocaremos esta brujula cerca de un conductor
eléctrico y estos, estaran conectados a un amperimetro
el cual nos indicará la corriente que se esta empleando
en el experiento
- Aplicando un voltaje de más de 6 Amperios, se puede
observar que la aguja de la brujula se moverá en dirección
contraria al conductor eléctrico
- y Al dejalar de circular la
corriente podemos observar
que la guja volvera a su sitio
de origen
- y Al dejalar de circular la
corriente podemos observar
que la guja volvera a su sitio
de origen
- Aplicando un voltaje de más de 6 Amperios, se puede
observar que la aguja de la brujula se moverá en dirección
contraria al conductor eléctrico
- Colocaremos esta brujula cerca de un conductor
eléctrico y estos, estaran conectados a un amperimetro
el cual nos indicará la corriente que se esta empleando
en el experiento
- Para este experimento
usualmente utiliza una brujula,
ya que es una aguja imantada
que puede girar sobre su eje.
- Consiste en la desviacion de una
aguja magnética que esta cerca
de un conductor electrcio
