ZER DAGO ETXEKO HORMEN BARRUAN?

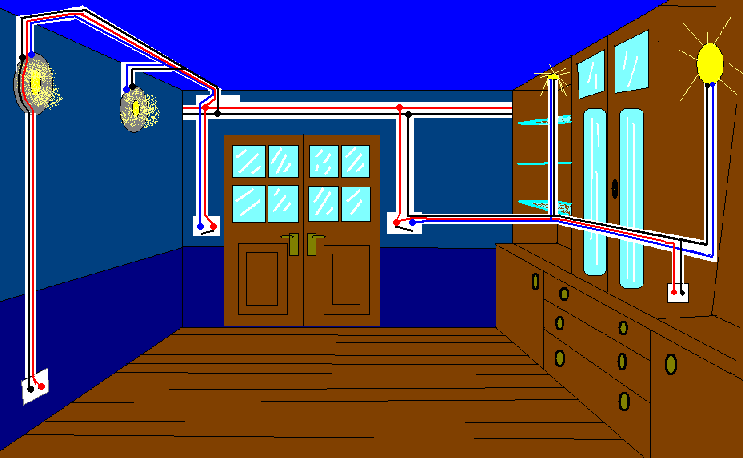

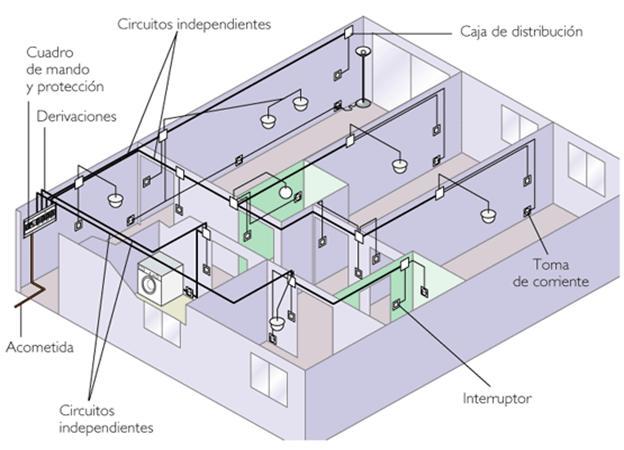

- INSTALAZIO ELEKTRIKOA
- Zentral elekrikoa
- Sare elektrikoa
- Eraikuntza
- Kontadore gela
- Gure etxea

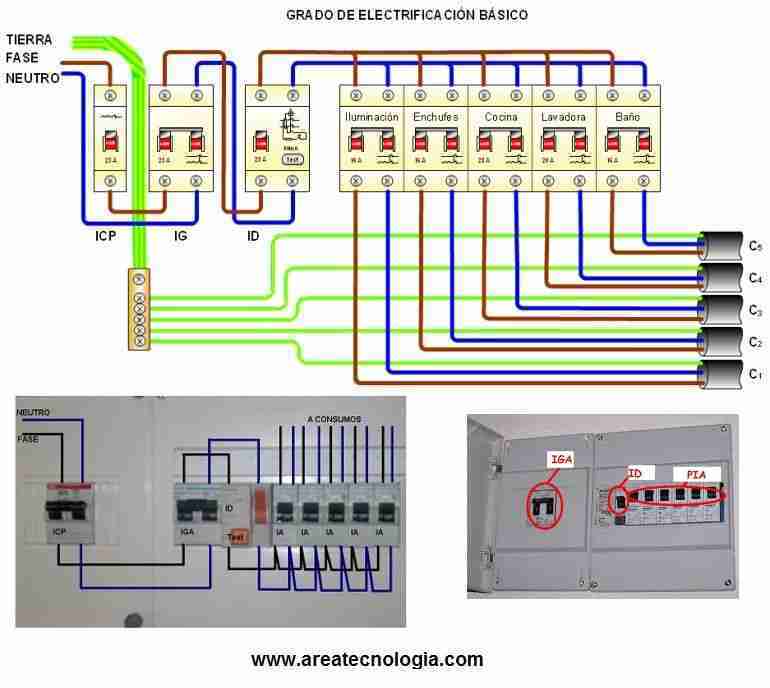

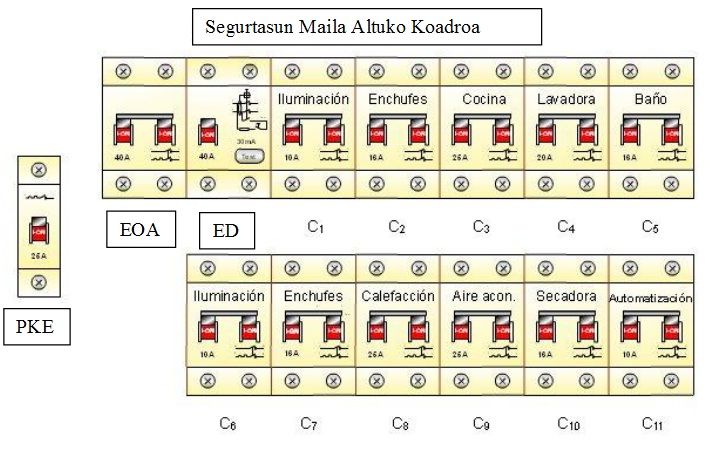

- ABKO: Aginte eta Babes Koadro
Orokorra
- PKE (ICP): Potentzia Kontrolatzeko
Etengailua
- EOA (IGA): Etengailu Orokor
Automatikoa
- ED (ID): Etengailu Diferentziala
- EAT (PIA): Etengailu Automatiko
Txikiak
- Elementu bakoitzak intentsitate desberdina jasaten du,
esaterako: ARGIAK 10 A, SUKALDEA 25 A
- Urarekin gertatzen den bezala, harien diametroa
aldatzen da.
- PKE (ICP): Potentzia Kontrolatzeko
Etengailua
- ABKO: Aginte eta Babes Koadro
Orokorra
- Gure etxea
- Kontadore gela
- Eraikuntza
- Sare elektrikoa

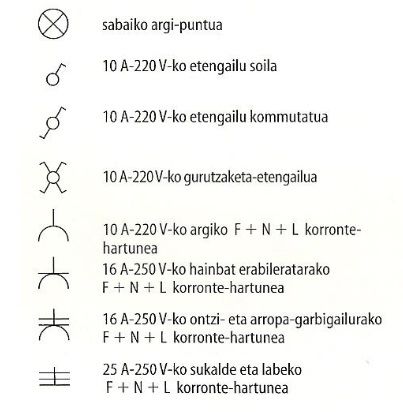

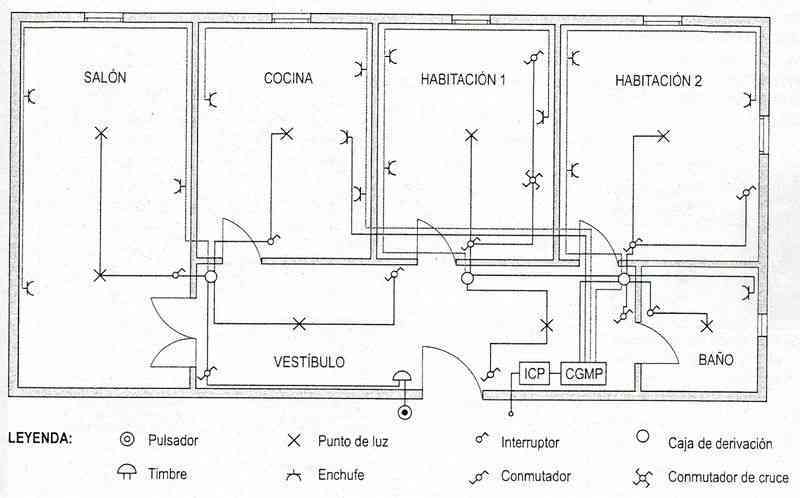

- Eskema unifilarrak edo hari bakarrak:
sinbologia estandar bat erabiltzen da.
- Zentral elekrikoa
- Etxeko hormen barrutik hainbat hodi eta tutu
ditugu. Batzuetatik hariak doaz, bestetik ura,
batzuetan ura...
- URAREN INSTALAZIOA
- Erreka, ibai edo laku
- Urtegia
- Ur kontadora gela
- Gure etxea
- Gure etxea
- Ur kontadora gela
- Urtegia

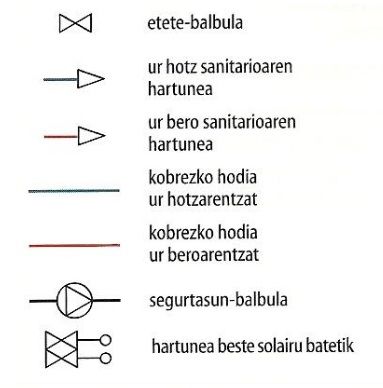

- Ur-zirkuituaren sinboloak
- Hustubideak
- Estoldetara erabilitako ura eramateko balio dute.
- Hustubide guztietan badago sifoi bat.
- Batzen den ur zikina bajantera doa PVC hodietatik.
- Bajantetik arkeketara doa.
- Arkeketatik estoldetara doa.
- Arkeketatik estoldetara doa.
- Bajantetik arkeketara doa.
- Batzen den ur zikina bajantera doa PVC hodietatik.
- Hustubide guztietan badago sifoi bat.
- Estoldetara erabilitako ura eramateko balio dute.
- Erreka, ibai edo laku

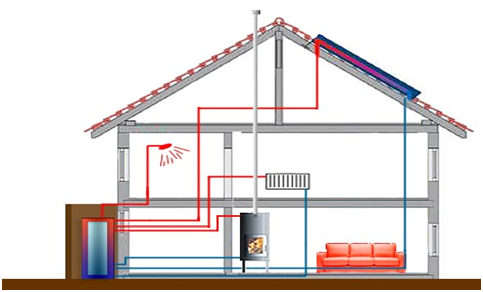

- BEROKUNTZA INSTALAZIOA
- Orokorrean, galdara propioarekin doa. Antzinan berokuntza sitema zentrala
erabiltzen zen (calefacción central), baina orain etxe bakoirtzak bere galdara dauka.

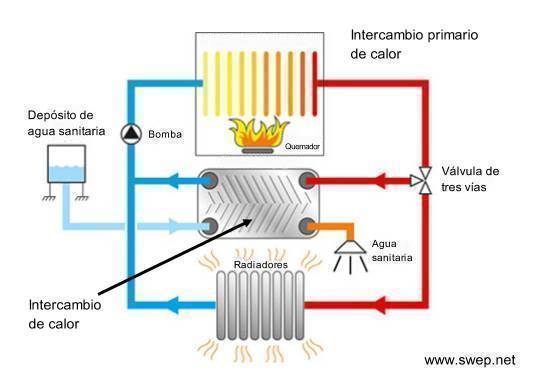

- Elementu garrantzitsuak: galdara, termostatoa eta erradiadoreak.
- GALDARA: ura berotu.
- TERMOSTATOA: Tenperatura eta programaren arabera galdar piztu edo itzali.
- ERRADIADOREA: Ur beroari lapurtutako beroa erradiatu.
- Oso garrantzitsua da non jartzen dugun.
Orokorrean egongelan egoten da.
- ERRADIADOREA: Ur beroari lapurtutako beroa erradiatu.
- TERMOSTATOA: Tenperatura eta programaren arabera galdar piztu edo itzali.
- GALDARA: ura berotu.
- Berokuntza-sistema konbentzionala:
- Hodi bakarreko
intslazioa: hodi bakarra
joan-itzulerako.
- Bi hodiko instalazioa: izulera
soilekoak eta alderantzizko
itzulerakoak.
- Hodi bakarreko
intslazioa: hodi bakarra
joan-itzulerako.
- Gasaren instalazioa
- Kanalizatuta
- PLG
- Propanoa
- Propanoa
- PLG
- Kanalizatuta
- Orokorrean, galdara propioarekin doa. Antzinan berokuntza sitema zentrala
erabiltzen zen (calefacción central), baina orain etxe bakoirtzak bere galdara dauka.
