Diodo ideal vs Diodo real
- la unión p-n permite un flujo abundante de carga cuando
da una polarización en directa, y un nivel muy pequeño de
corriente cuando la polarización es en inversa.

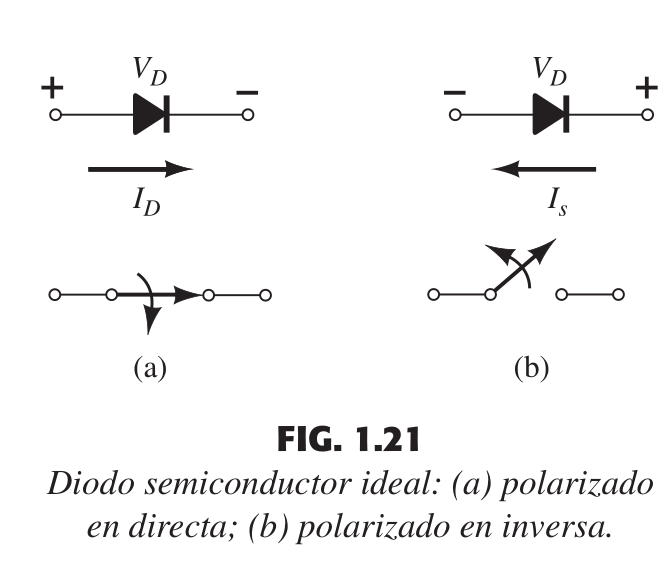

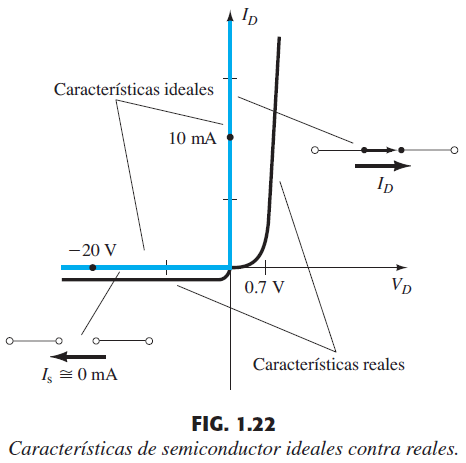

- De manera ideal, un diodo conducirá corriente en la
dirección que define la flecha en el símbolo, y actuará
como un circuito abierto en cualquier intento por
establecer corriente en dirección opuesta.
- El diodo semiconductor se comporta como un interruptor
mecánico en el sentido de que puede controlar el flujo de
corriente entre sus dos terminales. Sin embargo, también es
importante tener en cuenta que: El diodo semiconductor es
diferente del interruptor mecánico en el sentido de que cuando
éste se cierra sólo permite que la corriente fluya en una
dirección.
- Existen diodos de baja y alta frecuencia, debido
a lo que afecta al diodo y al costo
- El diodo es un dispositivo de dos terminales
- Si el diodo está polarizado de forma directa
se obtiene un corto circuito con corriente
elevada y voltaje cero
- Si el diodo está polarizado de forma inversa se
obtiene un circuito abierto, donde el voltaje es
igual a la fuente
- Si el diodo está polarizado de forma directa
se obtiene un corto circuito con corriente
elevada y voltaje cero
- Niveles de resistencia
- La aplicacion de un voltaje de CD a un circuito que contiene un
diodo semiconductor produce un punto de operacion en la
curva de características que no cambia con el tiempo.

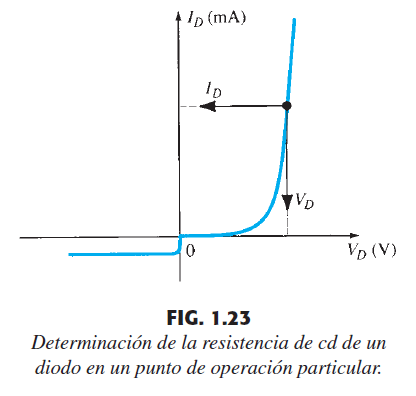

- La resistencia del diodo en el punto de
operación se halla determinando los niveles
correspondientes de VD e ID
- La aplicacion de un voltaje de CD a un circuito que contiene un
diodo semiconductor produce un punto de operacion en la
curva de características que no cambia con el tiempo.
- Capacitancias de difusión y transición
- Todo dispositivo eletrónico o eléctrico es sensible a la
frecuencia, es decir, las características terminales de
cualquier dispositivo cambian con la frecuencia. incluso la
resistencia de un resistor básico.
- Todo dispositivo eletrónico o eléctrico es sensible a la
frecuencia, es decir, las características terminales de
cualquier dispositivo cambian con la frecuencia. incluso la
resistencia de un resistor básico.
- Hojas de especificaciones de diodos

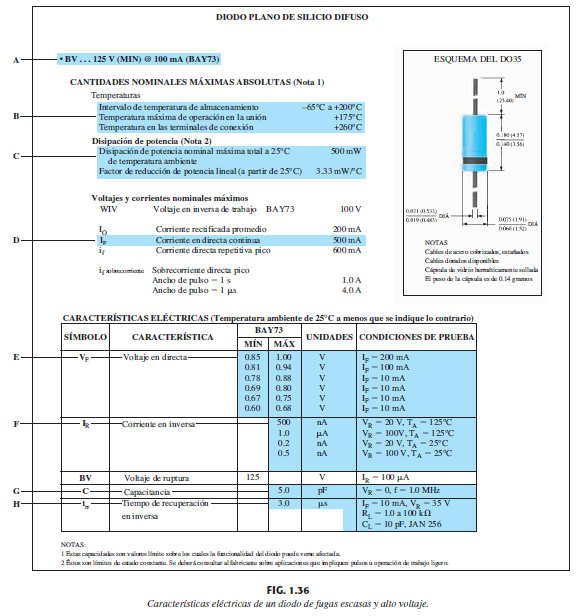

- Normalmente, el fabricante proporciona datos sobre dispositivos semiconductores específicos en una de
dos formas. Con más frecuencia, dan una descripción muy breve, tal vez limitada a una página. En otras
ocasiones proporcionan un examen completo de las características mediante gráficas, material gráfico,
tablas, etc. En uno u otro caso, son piezas con datos específicos que se deben incluir para el uso
apropiado del dispositivo.
- Normalmente, el fabricante proporciona datos sobre dispositivos semiconductores específicos en una de
dos formas. Con más frecuencia, dan una descripción muy breve, tal vez limitada a una página. En otras
ocasiones proporcionan un examen completo de las características mediante gráficas, material gráfico,
tablas, etc. En uno u otro caso, son piezas con datos específicos que se deben incluir para el uso
apropiado del dispositivo.
- Tiempo de recuperación en inversa
- Si el voltaje aplicado se tiene que invertir para establecer una situación de
polarización en inversa, de algún modo nos gustaría ver que el diodo
cambia instantáneamente del estado de conducción al de no conducción.
Sin embargo, por el gran número de portadores minoritarios en cada

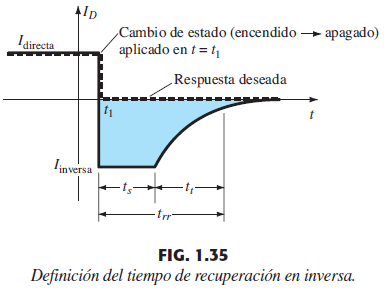

material, la corriente en el diodo se invierte como se muestra en la figura
1.35 y permanece en este nivel medible durante el intervalo ts (tiempo de
almacenamiento) requerido para que los portadores minoritarios regresen a
su estado de portadores mayoritarios en el material opuesto.
- Si el voltaje aplicado se tiene que invertir para establecer una situación de
polarización en inversa, de algún modo nos gustaría ver que el diodo
cambia instantáneamente del estado de conducción al de no conducción.
Sin embargo, por el gran número de portadores minoritarios en cada
material, la corriente en el diodo se invierte como se muestra en la figura
1.35 y permanece en este nivel medible durante el intervalo ts (tiempo de
almacenamiento) requerido para que los portadores minoritarios regresen a
su estado de portadores mayoritarios en el material opuesto.
