Cableado estructurado

Description

Cableado estructurado en redes.
Aarón CdC
Mind Map by Aarón CdC, updated more than 1 year ago
Aarón CdC
Created by Aarón CdC almost 8 years ago
34
0
0

Resource summary

Cableado estructurado
  1. Par trenzado
    1. TIPO

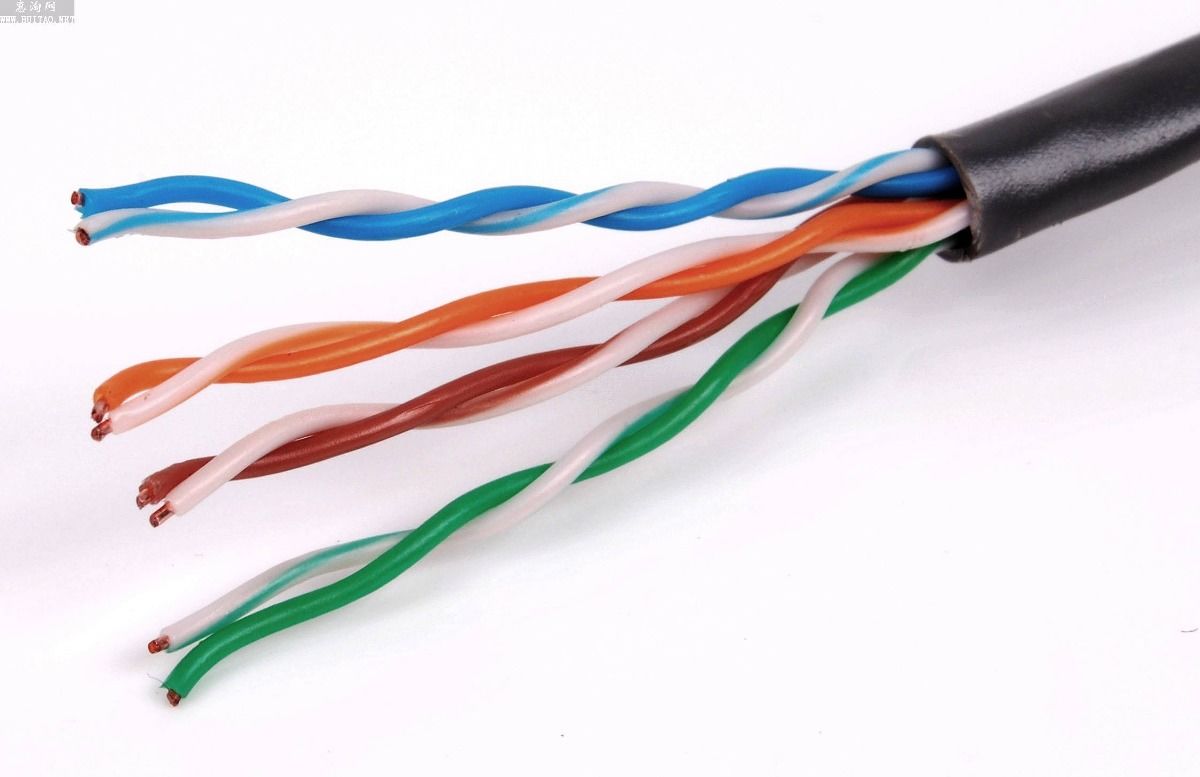

      1. UTP (Unshielded Twisted Pair)

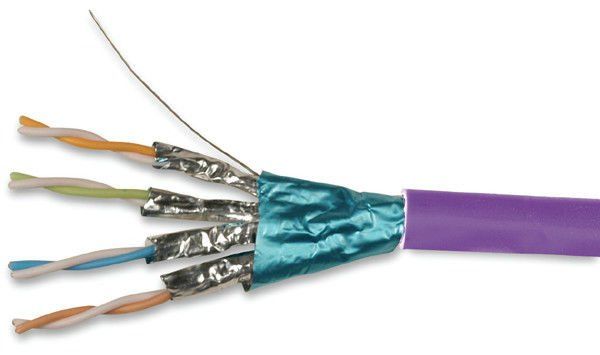

        1. STP (Shielded Twisted Pair)
        2. CATEGORÍA
          1. 5
            1. 5e
              1. 6
            2. RJ45
              1. LATIGUILLO
                1. Directo

                  Annotations:

                  • PC a switch o router (diferentes dispositivos). Misma norma en ambos extremos (A-A o B-B). Generalmente se usa la norma A.
                  1. Cruzado

                    Annotations:

                    • PC a PC (Unir equipos directamente). Diferentes normas en cada extremo (A-B o B-A, indiferente).
                  2. ROSETA

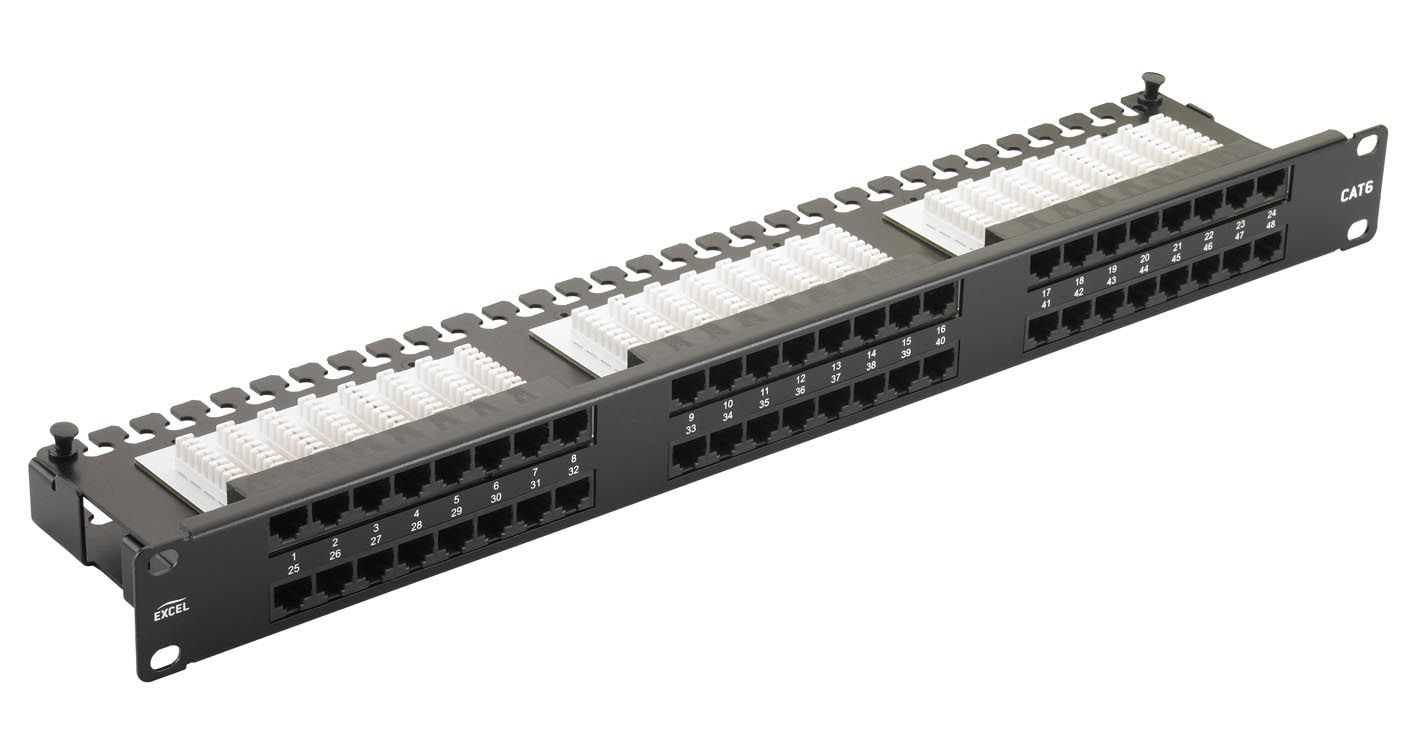

                    1. PATCH PANEL

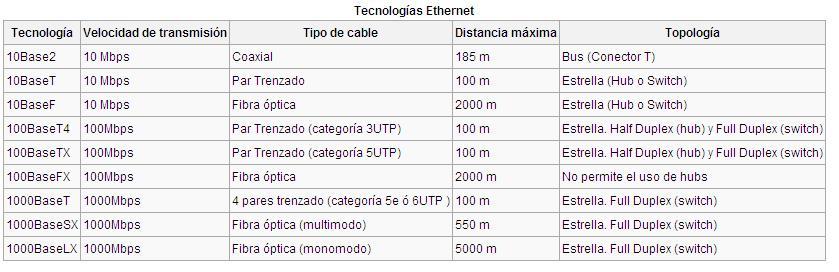

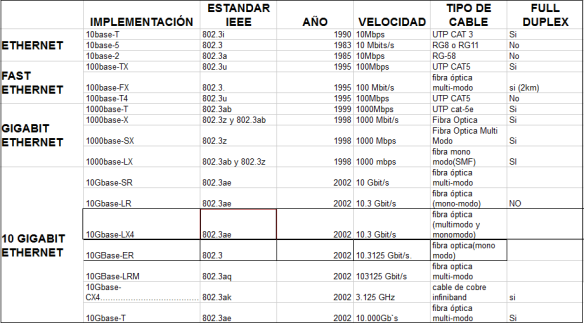

                    2. Ethernet
                      1. 100BASETX
                        1. 1000BASET
                        2. Herramientas
                          1. Crimpadora

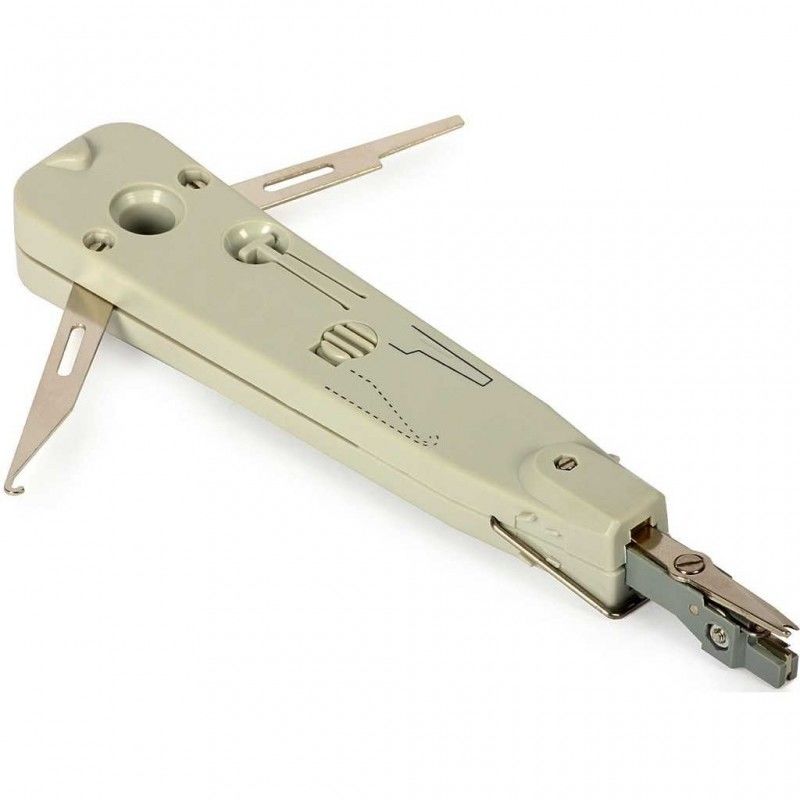

                            1. Compactadora

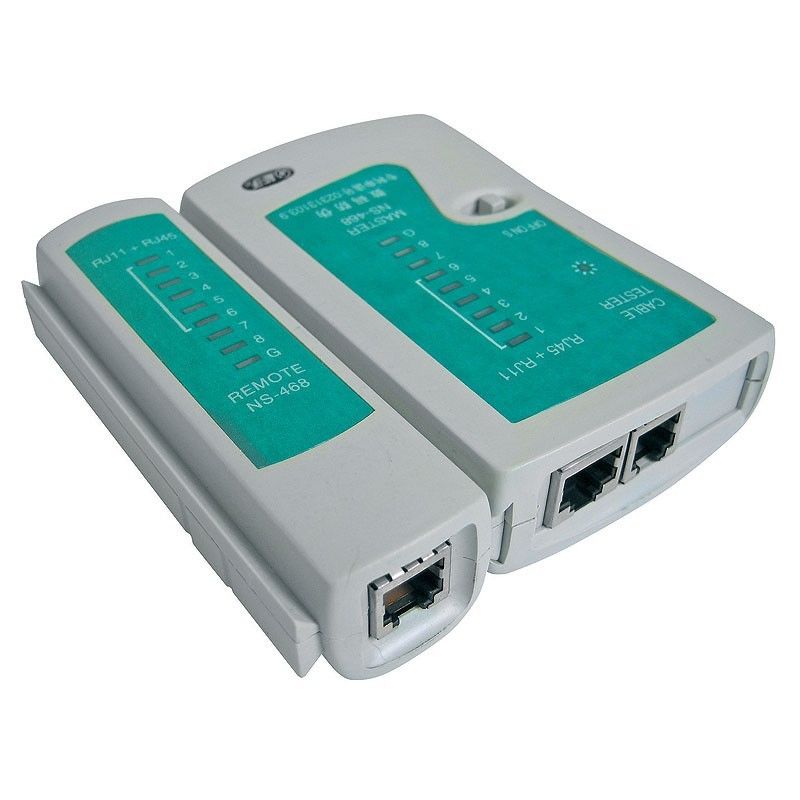

                              1. Tester

                              Media attachments
