Modelagem funcional

Modelo ER
1. Entidade
  1. Objetos do mundo real
  2. Retângulo
  3. Fraca
    1. não possui chave primária
  4. Forte/identificador/proprietária
    1. Possui chave primária
2. Relacionamentos
  1. Associações entre entidades
  2. Losango
  3. Grau
    1. Número de entidades
  4. Cardinalidade
    1. 1:1
    2. 1:N
    3. N:1
    4. M:N
3. Atributos
  1. Propriedades que descrevem a entidade
  2. Elipse
  3. Simples
    1. Atômicos
    2. Indivisíveis
  4. Compostos
    1. Dividido em partes menores
  5. Monovalorados
    1. Apenas um valor
  6. Multivalorados
    1. mais de um valor
  7. Armazenados
    1. gravados no banco de dados
  8. Derivados
    1. obtidos de um dado armazenado
Melhoria no modelo EER
1. Especialização
  1. processo de definir os subgrupos de um determinado tipo de entidade
2. Generalização
  1. identifica os atributos em comuns das subclasses
3. Disjunção
  1. Uma instância de entidades de nível superior não pode pertencer a mais de um tipo de entidade de nível inferior
  2. Representada por um símbolo d
4. Sobreposição
  1. Uma instância de entidades de nível superior pode pertencer a mais de um tipo de entidade de nível inferior
  2. Representada por um símbolo o
5. Restrição Participação
  1. determina se uma entidade no conjunto de entidades de nível superior deve ou não pertencer a, pelo menos, um dos conjuntos de entidades de nível inferior.
  2. Especialização Parcial
  3. Especialização total

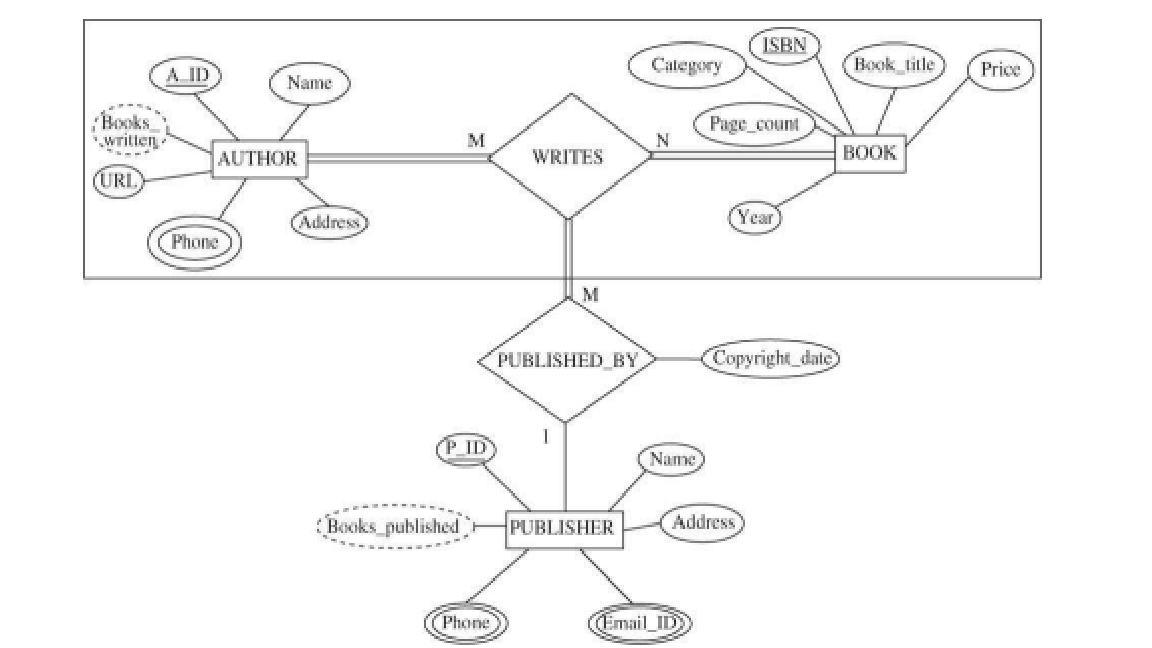

6. Agregação
  1. representar uma relação entre os relacionamentos

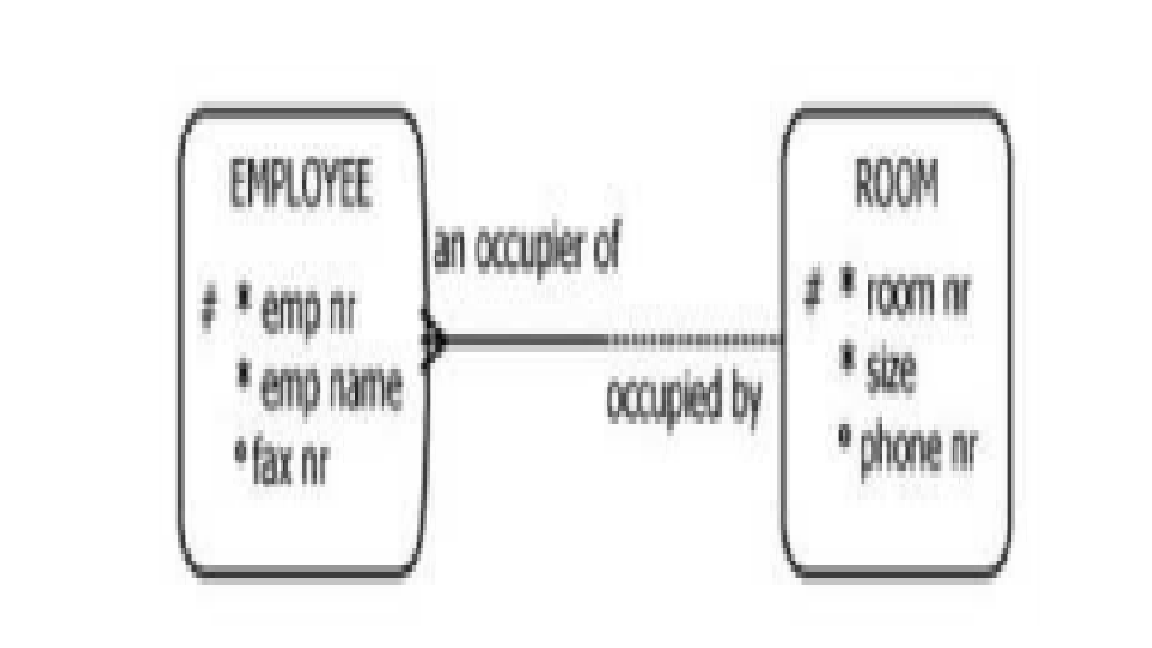

Notação de Baker
1. Grande apoio na indústria
2. Relações são restritas a relacionamentos binários

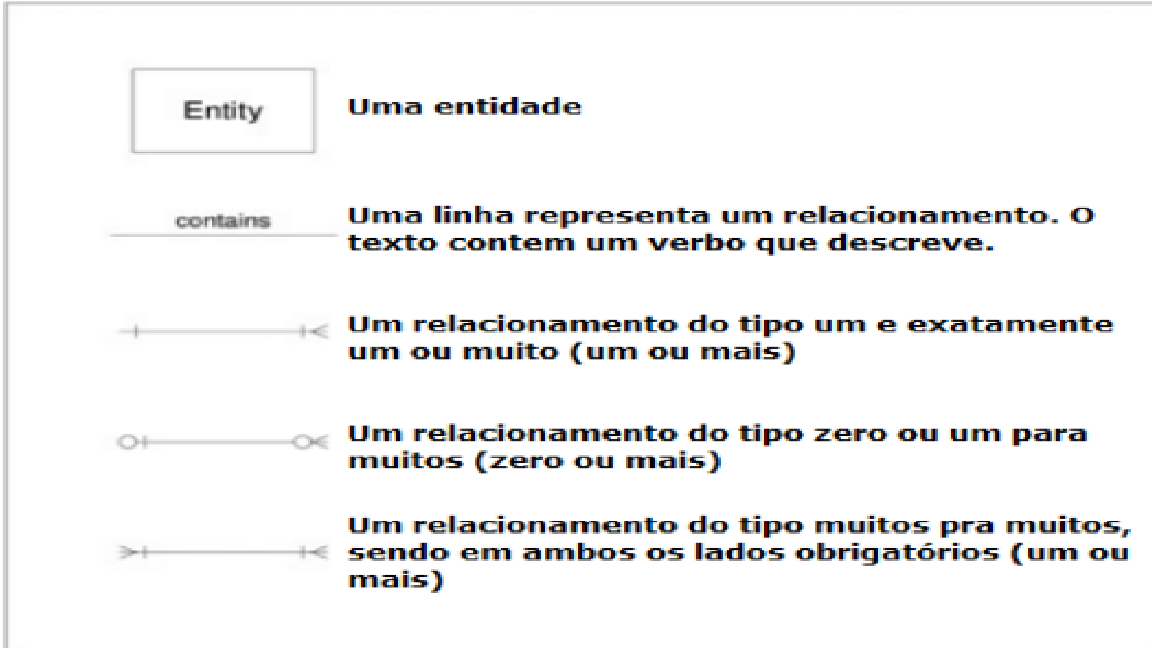

Notação Pé de Galinha/ Crewsfeet notattion

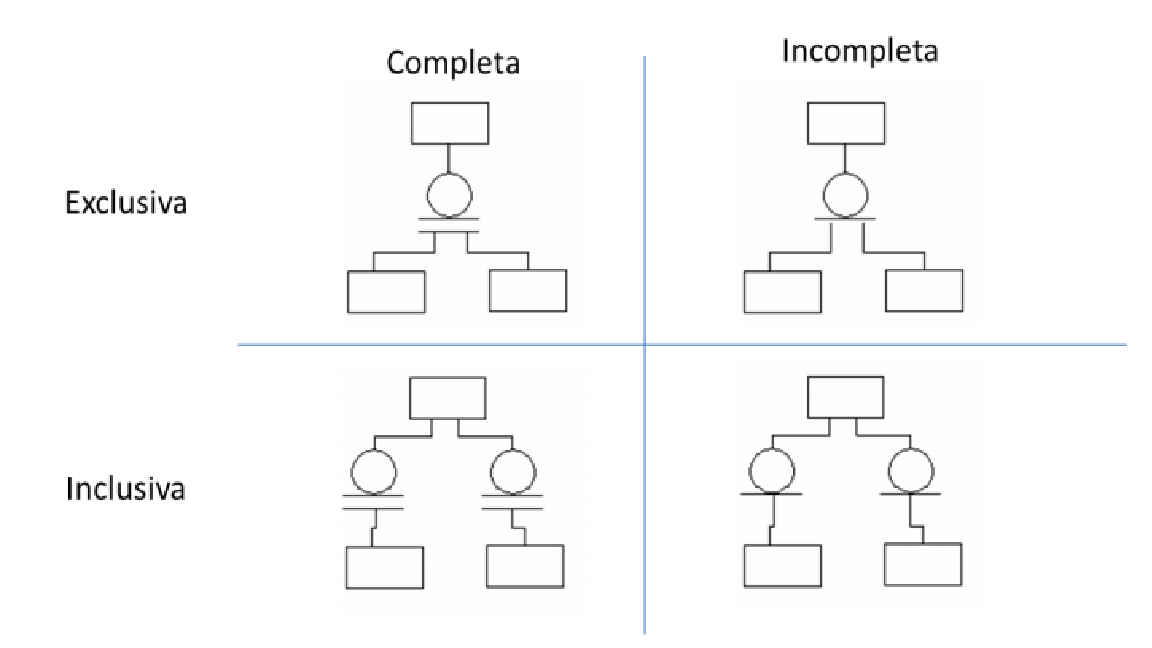

Notação IDEF1X
