TRAZADO
- Trazar o el trazado en sí, es la operación
por la cual se realizan líneas sobre una
pieza para que sirvan de referencia a la
hora de realizar los distintos procesos de
mecanizado sobre esta. Las herramientas y
útiles con los que se realizan estas líneas
son variados.
- Trazado en plano
- Es decir sobre una parte plana (de una chapa) que no
representa complicación. Como se muestra en la imagen con
una punta de trazar y una regla trazamos una línea recta
sobre un metal
- Rotuladores permanéntes distintos tipos y lápices de
punta gruesa Estos ayudan a marcar con rapidez, pero son
poco fiables porque se quitan con facilidad a la hora de
trabajar sobre los metales, por lo cual su uso no es lo
aconsejable.
- PUNTA DE TRAZAR
- Varilla redonda de metal con puntas afiladas en sus extremos, su fin es arañar superficies menos
duras de las que está hecha la propia varilla de acero. Esta es la herramienta básica para trazar y
marcar los metales a la hora de trabajar con ellos; si la superficie está muy limpia debemos marcar
con un poco más de fuerza, por lo tanto conviene oxidarla superficialmente con la intención de que
el rayado se resalte mejor ( esto se puede hacer de forma acelerada con productos como por ejemplo
el sulfato de cobre).

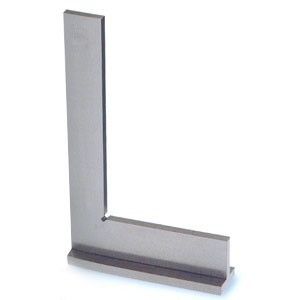

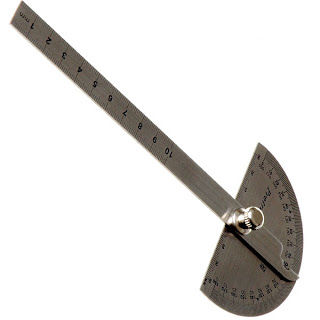

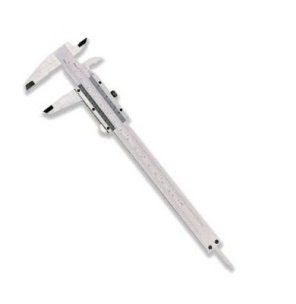

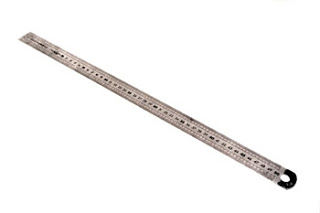

- La regla, escuadras y otros útiles de medida que ayudan en el trazado

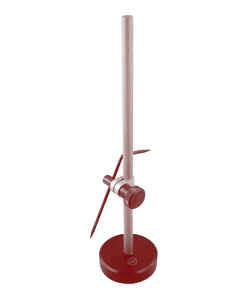

- GRAMIL

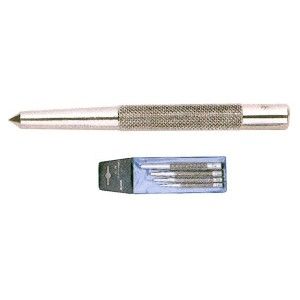

- Granete o puntero y tipos
- Los granetes tienen una punta con la cual al
dar un golpe sobre su base contraria
hincando la punta sobre una superficie
obtenemos un punto que nos puede servir
de referencia o de punto de apoyo para una
broca. Un botador es exactamente igual,
pero en vez de tener punta, su extremo está
liso. Nos sirve para, por ejemplo, ayudarnos a
empujar pasadores.
- Los granetes tienen una punta con la cual al
dar un golpe sobre su base contraria
hincando la punta sobre una superficie
obtenemos un punto que nos puede servir
de referencia o de punto de apoyo para una
broca. Un botador es exactamente igual,
pero en vez de tener punta, su extremo está
liso. Nos sirve para, por ejemplo, ayudarnos a
empujar pasadores.

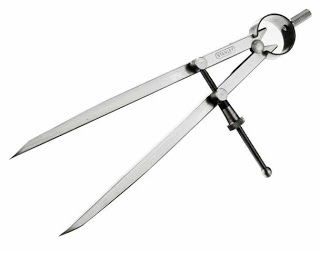

- El compás y sus tipos:
- Nos sirven no solo para trazar en
planos o en diámetros (interiores) sino
que también nos pueden ayudar a
tomar referencias, medidas o realizar
comparaciones, para estos últimos hay
unos compases con las puntas sin filo.
- Nos sirven no solo para trazar en
planos o en diámetros (interiores) sino
que también nos pueden ayudar a
tomar referencias, medidas o realizar
comparaciones, para estos últimos hay
unos compases con las puntas sin filo.
- La regla, escuadras y otros útiles de medida que ayudan en el trazado
- Varilla redonda de metal con puntas afiladas en sus extremos, su fin es arañar superficies menos
duras de las que está hecha la propia varilla de acero. Esta es la herramienta básica para trazar y
marcar los metales a la hora de trabajar con ellos; si la superficie está muy limpia debemos marcar
con un poco más de fuerza, por lo tanto conviene oxidarla superficialmente con la intención de que
el rayado se resalte mejor ( esto se puede hacer de forma acelerada con productos como por ejemplo
el sulfato de cobre).
- PUNTA DE TRAZAR
- Rotuladores permanéntes distintos tipos y lápices de
punta gruesa Estos ayudan a marcar con rapidez, pero son
poco fiables porque se quitan con facilidad a la hora de
trabajar sobre los metales, por lo cual su uso no es lo
aconsejable.
- Es decir sobre una parte plana (de una chapa) que no
representa complicación. Como se muestra en la imagen con
una punta de trazar y una regla trazamos una línea recta
sobre un metal
- TRAZADO AL AIRE
- En la cual hay que realizar trazado sobre varias caras de una pieza que
representan una mayor complicación. Como se muestra en la imagen un
gramil con una plataforma se desliza sobre un mármol. La plataforma
tiene una regla graduada y un nonio con una punta para trazar lineas
sobre el metal. Con tan solo ajustar la altura aproximar la punta,
presionar un poco y deslizar la plataforma obtenemos una linea trazada
sobre el metal ( ya sea en superficie plana curva o circular)
- INSTRUMENTOS DE TRAZADO
- INSTRUMENTOS DE TRAZADO
- En la cual hay que realizar trazado sobre varias caras de una pieza que
representan una mayor complicación. Como se muestra en la imagen un
gramil con una plataforma se desliza sobre un mármol. La plataforma
tiene una regla graduada y un nonio con una punta para trazar lineas
sobre el metal. Con tan solo ajustar la altura aproximar la punta,
presionar un poco y deslizar la plataforma obtenemos una linea trazada
sobre el metal ( ya sea en superficie plana curva o circular)
- Trazado en plano
