MECANISMOS
- ELEMENTOS QUE PERMITEN MODIFICAR UNA FUERZA, UNA
VELOCIDAD DE ENTRADA Y/O UN MOVIMIENTO DE ENTRADA
EN OTROS DIFERENTES DE SALIDA.
- GRUPO 3: MECANISMOS QUE SE UTILIZAN
PARA MODIFICAR EL MOVIMIENTO
- TORNILLO-TUERCA:Una tuerca o un orificio roscado fijo (no puede girar ni desplazarse
longitudinalmente) que produce el desplazamiento del tornillo
cuando este gira
- TORNILLO-TUERCA:Una tuerca o un orificio roscado fijo (no puede girar ni desplazarse
longitudinalmente) que produce el desplazamiento del tornillo
cuando este gira
- Cuando el piñón gira, sus dientes empujan los de la cremallera,
provocando el desplazamiento lineal de esta. Si lo que se mueve es
la cremallera, sus dientes empujan a los del piñón consiguiendo que
este gire y obteniendo en su eje un movimiento giratorio.
- Cuando el piñón gira, sus dientes empujan los de la cremallera,
provocando el desplazamiento lineal de esta. Si lo que se mueve es
la cremallera, sus dientes empujan a los del piñón consiguiendo que
este gire y obteniendo en su eje un movimiento giratorio.

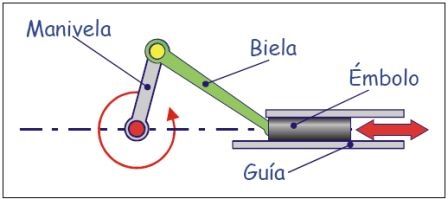

- BIELA MANIVELA manivela es un mecanismo que transforma un
movimiento circular en un movimiento de traslación
- BIELA MANIVELA manivela es un mecanismo que transforma un
movimiento circular en un movimiento de traslación

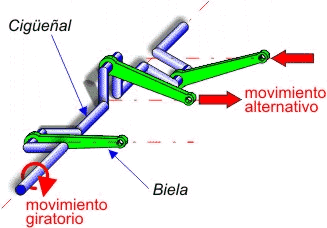

- Permite conseguir que varias bielas se muevan de forma
sincronizada con movimiento lineal alternativo a partir del giratorio
que se imprime al eje del cigüeñal, o viceversa.
- Permite conseguir que varias bielas se muevan de forma
sincronizada con movimiento lineal alternativo a partir del giratorio
que se imprime al eje del cigüeñal, o viceversa.
- GRUPOS 2: MECANISMOS QUE SE UTILIZAN
PARA MODIFICAR LA VELOCIDAD

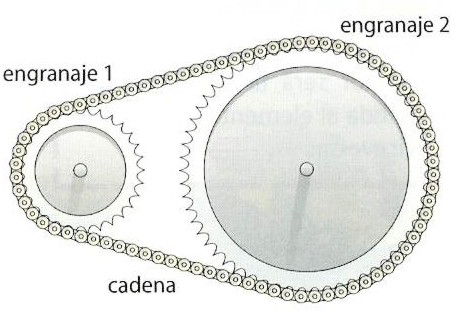

- SISTEMAS DE ENGRANAJES CON CADENA.: Este sistema de
transmisión consiste en dos ruedas dentadas de ejes paralelos,
situadas a cierta distancia la una de la otra, y que giran a la vez
por efecto de una cadena que engrana a ambas
- SISTEMAS DE ENGRANAJES CON CADENA.: Este sistema de
transmisión consiste en dos ruedas dentadas de ejes paralelos,
situadas a cierta distancia la una de la otra, y que giran a la vez
por efecto de una cadena que engrana a ambas
- TORNILLO SIN FIN-RUEDA DENTADA: El tornillo sin fin puede ser
un mecanismo irreversible o no, dependiendo del ángulo de la hélice,
junto a otros factores. La velocidad de giro del eje conducido
depende del número de entradas del tornillo y del número de
dientes de la rueda.
- TORNILLO SIN FIN-RUEDA DENTADA: El tornillo sin fin puede ser
un mecanismo irreversible o no, dependiendo del ángulo de la hélice,
junto a otros factores. La velocidad de giro del eje conducido
depende del número de entradas del tornillo y del número de
dientes de la rueda.

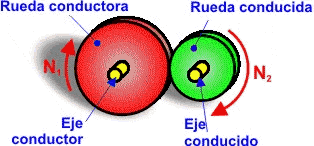

- RUEDAS DE FRICCIÓN: Permite transmitir un movimiento giratorio
entre dos ejes paralelos o perpendiculares, modificando las
características de velocidad y/o sentido de giro.
- RUEDAS DE FRICCIÓN: Permite transmitir un movimiento giratorio
entre dos ejes paralelos o perpendiculares, modificando las
características de velocidad y/o sentido de giro.
- SISTEMA DE POLEAS: Una polea es una rueda que tiene un ranura
o acanaladura en su periferia, que gira alrededor de un eje que pasa
por su centro.
- SISTEMA DE POLEAS: Una polea es una rueda que tiene un ranura
o acanaladura en su periferia, que gira alrededor de un eje que pasa
por su centro.
- -ENGRANAJES (RUEDAS DENTADAS): Se denomina engranaje al
mecanismo utilizado para transmitir potencia de un componente a
otro dentro de una máquina. Los engranajes están formados por
dos ruedas dentadas, de las cuales la mayor se denomina corona y
la menor piñón.
- -ENGRANAJES (RUEDAS DENTADAS): Se denomina engranaje al
mecanismo utilizado para transmitir potencia de un componente a
otro dentro de una máquina. Los engranajes están formados por
dos ruedas dentadas, de las cuales la mayor se denomina corona y
la menor piñón.
- GRUPO 3: MECANISMOS QUE SE UTILIZAN
PARA MODIFICAR EL MOVIMIENTO
- GRUPO 1 MECANISMOS QUE SE UTILIZAN PARA
MODIFICAR LA FUERZA DE ENTRADA

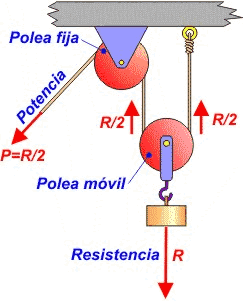

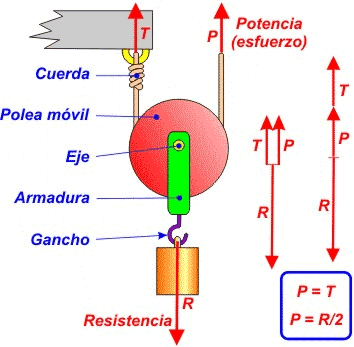

- POLEA MOVIL
- POLEA MOVIL

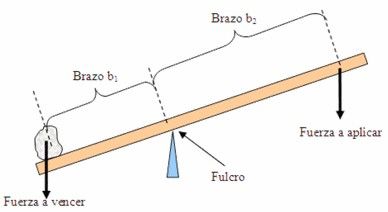

- BALANCÍN (PALANCA): PARA CONSEGUIR
LEVANTAR UN PESO GRANDE CON UNA
FUERZA PEQUEÑA
- BALANCÍN (PALANCA): PARA CONSEGUIR
LEVANTAR UN PESO GRANDE CON UNA
FUERZA PEQUEÑA
- POLEA SIMPLE
- POLEA SIMPLE
- POLIPASTO: ES UN CONJUNTO DE POLEAS FIJAS Y MOVILES CUANDO
TENEMOS MAS DE UNA POLEA MOVIL A ESTA SE LE LLAMA POLIPASTO
- POLIPASTO: ES UN CONJUNTO DE POLEAS FIJAS Y MOVILES CUANDO
TENEMOS MAS DE UNA POLEA MOVIL A ESTA SE LE LLAMA POLIPASTO

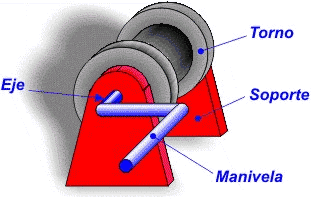

- MANIVELA - TORNO: Se trata de una barra acodada
unida a un eje en el que se encuentra el torno que es un
tambor alrededor del cual se enrolla una cuerda o cable
para levantar un peso.
- MANIVELA - TORNO: Se trata de una barra acodada
unida a un eje en el que se encuentra el torno que es un
tambor alrededor del cual se enrolla una cuerda o cable
para levantar un peso.
