Dibujo proyectivo
  1. Formatos normalizados
    1. Norma UNE-EN ISO 5457:2000 cuyo título es “Documentación técnica de producto
      1. Series auxiliares

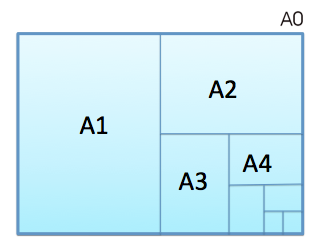

        1. son el tamaño, posición y dimensiones que se le da al papel, transformado en lámina de trabajo

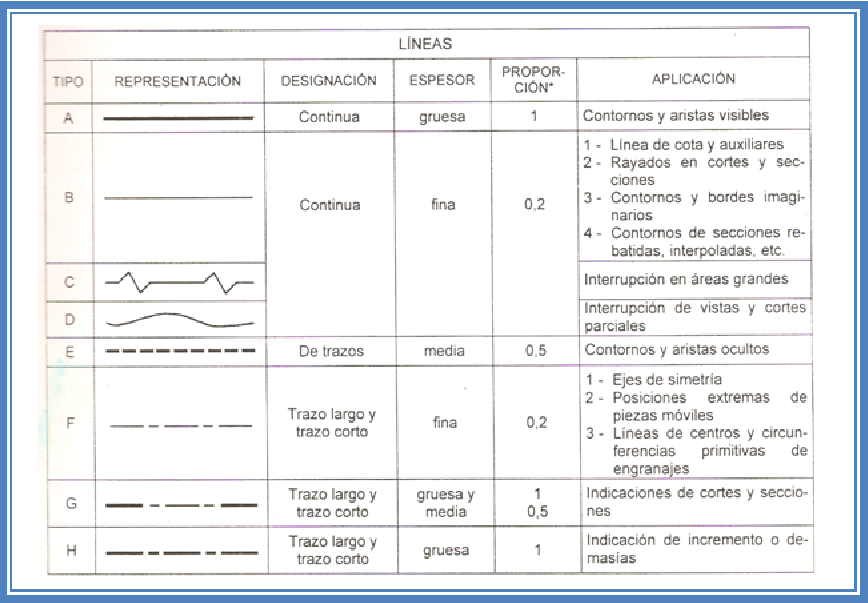

        2. Líneas normalizadas
          1. 2. Aristas y contornos ocultos. Se trata de líneas de trazos de grosor medio que se utilizan en contornos ocultos y aristas ocultas.
            1. 1. Aristas y contornos vistos. Se trata de un línea gruesa, la más gruesa de la serie, que se utiliza para marcar los contornos vistos y las aristas vistas.
              1. 4. Ejes de simetría y de revolución. Son líneas finas de trazo y punto, y sirven para marcar los ejes de simetría y de revolución. El eje de revolución es el que recorre el interior de un cilindro o un cono. Mientras que los ejes de simetría estarán colocados en las superficies circulares (bases del cilindro).
                1. 3. Trazas de plano de corte. Son líneas finas de trazos y punto, con trazos gruesos en los extremos. Dependiendo del tipo de corte, pueden marcar cambios de dirección con trazo grueso.
                  1. 5. Rayado. Se trata de líneas finas, la más fina de la serie, y además de para hacer el rayado, sirve para líneas ficticias, líneas de cota, líneas de referencia, contornos de secciones abatidas sobre el dibujo y ejes cortos.
                  2. Escalas

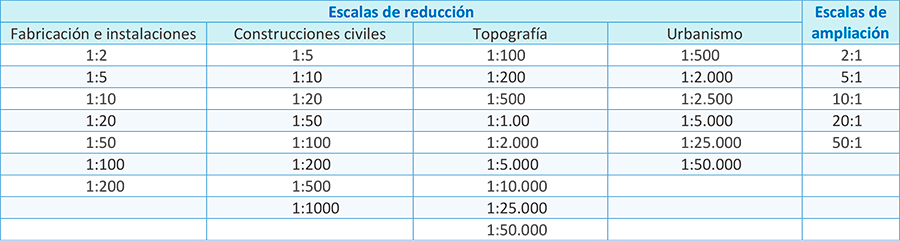

                    1. Es la relación entre la dimensión dibujada respecto de su dimensión real.

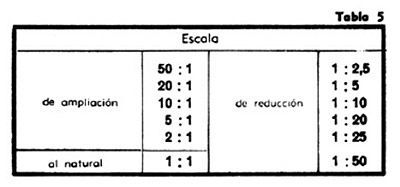

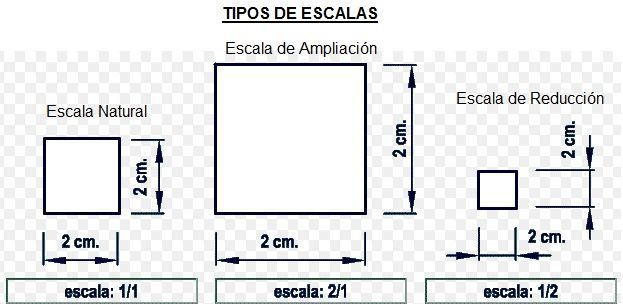

                      1. Escala de Reducción: Se usa cuando el dibujo es menor que la realidad.
                        1. Escala de Ampliación: Se usa cuando necesitamos hacer el dibujo del objeto más grande que el objeto real.
                          1. Escala Natural: En este caso las medidas del objeto y las de su dibujo son las mismas
                          2. Vistas

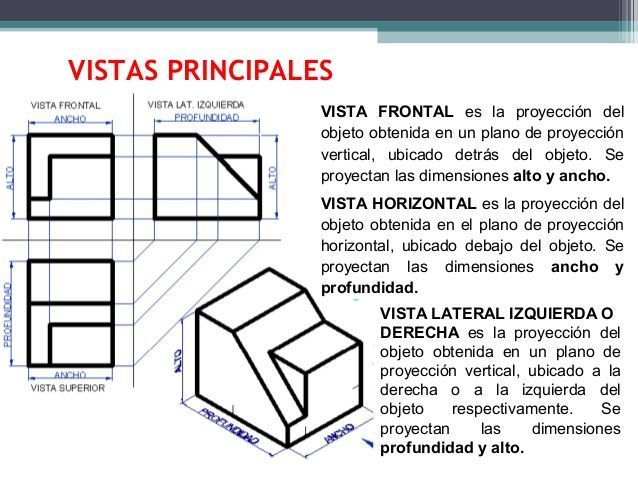

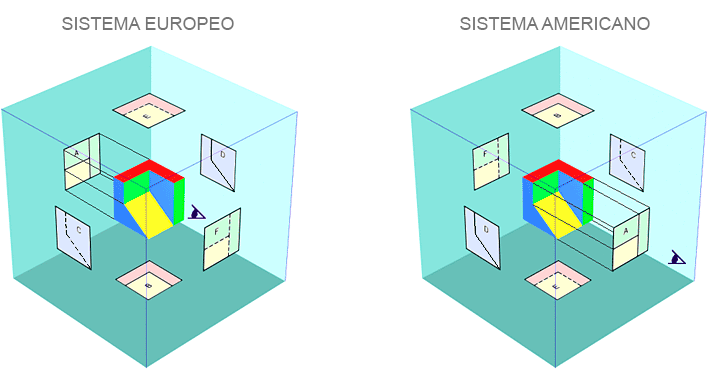

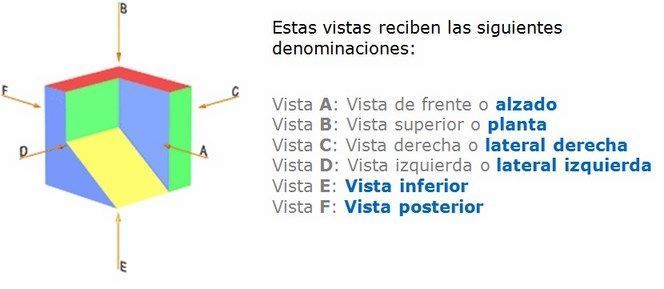

                            1. las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo.
                              1. Especiales
                                1. simetricas En los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista
                                  1. locales En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto
                                    1. giradas Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma

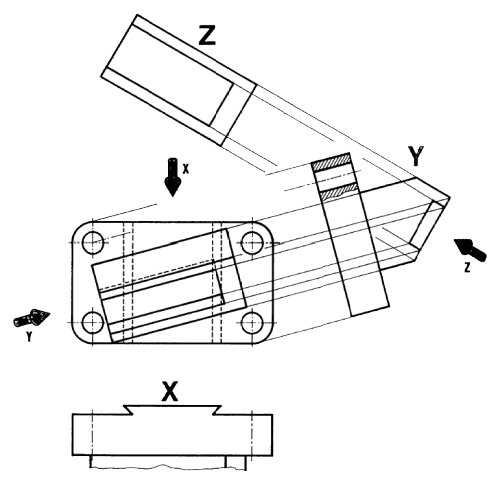

                                      1. auxiliares Cuando tenemos la necesidad de representar una pieza con partes oblicuas (inclinadas) debemos utilizar las vistas auxiliares para poder ver esos planos en verdadera forma y magnitud.
                                        1. Ficticias En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos, chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro.
                                          1. Detalles: Si un detalle de una pieza, no queda bien definido mediante las vistas normales, podrá dibujarse un parcial de dicho detalle, se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada. La visual que la originó se identificará mediante una flecha y una letra mayúscula.
                                          2. Necesarias o principales, deben ser, las mínimas, suficientes y adecuadas, para que la pieza quede total y correctamente definida. Seguiremos igualmente criterios de simplicidad y claridad, eligiendo vistas en las que se eviten la representación de aristas ocultas.

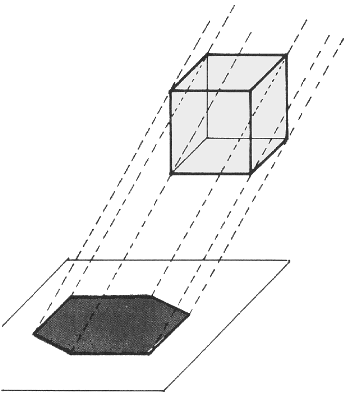

                                          3. reproducción de una forma tridimensional en una forma bidimensional
