Unidad 2.
Dibujo
Proyectivo 2

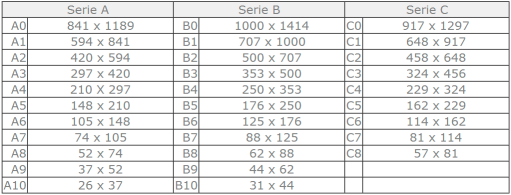

- Formatos
normalizados
- Se llama formato a la hoja de
papel en que se realiza un
dibujo, cuya forma y
dimensiones en mm.
- Están normalizados. En la
norma UNE 1026-2 83 Parte
2, equivalente a la ISO 5457,
se especifican las
características de los
formatos.
- Se llama formato a la hoja de
papel en que se realiza un
dibujo, cuya forma y
dimensiones en mm.

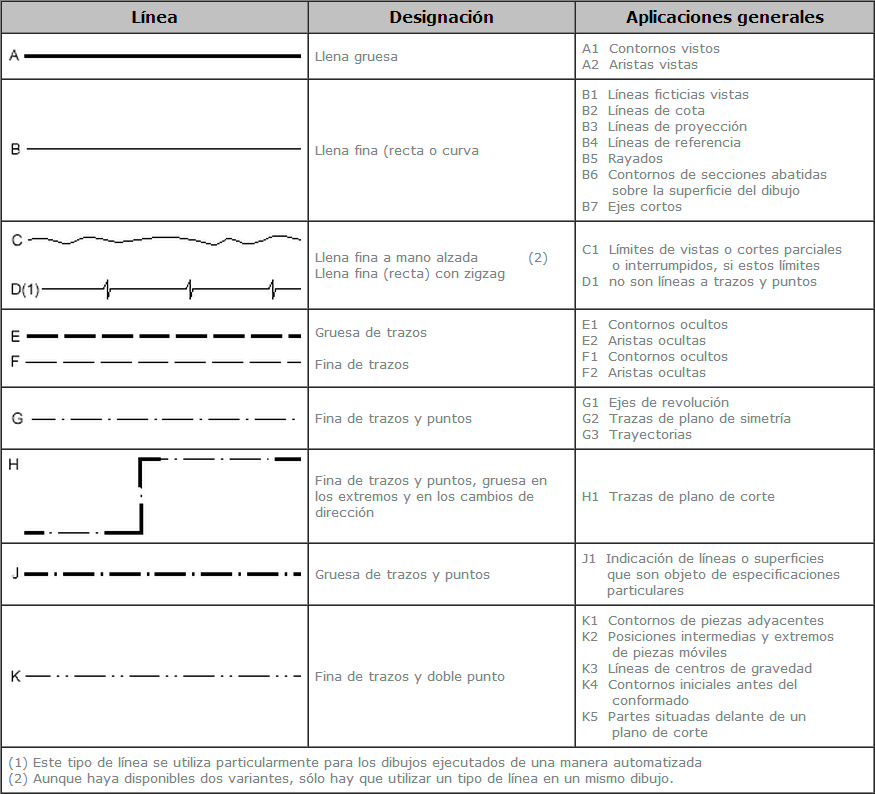

- Líneas
normalizadas
- Se utilizan diferentes
tipos de líneas, sus tipos
y espesores,
- 1. Aristas y contornos vistos
- 2. Aristas y contornos ocultos
- 3. Trazas de plano de
corte
- 4. Ejes de simetría y
de revolución
- 5. Rayado
- 1. Aristas y contornos vistos
- Se utilizan diferentes
tipos de líneas, sus tipos
y espesores,

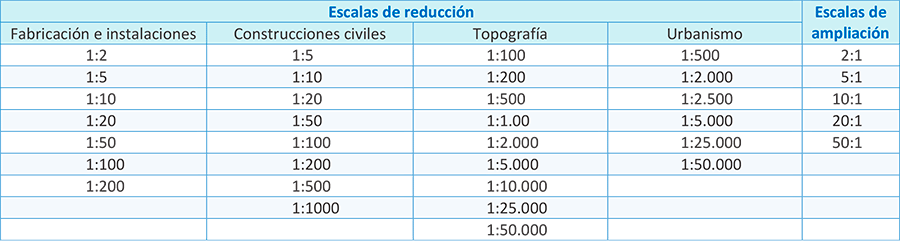

- Escalas
normalizadas
- Es la relación entre la
dimensión dibujada respecto
de su dimensión real
- Es la relación entre la
dimensión dibujada respecto
de su dimensión real
- Vistas:
- Se denominan vistas principales de un
objeto, a las proyecciones ortogonales del
mismo sobre 6 planos
- Tipos de Vistas
- Vista A: Vista de
frente o alzado
- Vista B: Vista
superior o planta
- Vista C: Vista derecha
o lateral derecha
- Vista D: Vista izquierda o
lateral izquierda
- Vista E: Vista inferior
- Vista F: Vista posterior
- Vista A: Vista de
frente o alzado
- Se denominan vistas principales de un
objeto, a las proyecciones ortogonales del
mismo sobre 6 planos
- Cortes,
Secciones
y
Roturas
- Las reglas a seguir para la representación de
los cortes, secciones y roturas, se recogen en
la norma UNE 1-032-82
- Un corte es el artificio mediante el cual,
en la representación de una pieza,
eliminamos parte de la misma, con
objeto de clarificar y hacer más sencilla
su representación y acotación.
- Se denomina sección a la intersección
del plano de corte con la pieza (la
superficie indicada de color rojo), como
puede apreciarse cuando se representa
una sección
- En ocasiones, la gran longitud de determinadas
piezas, dificultan su representación a escala en un
plano, para resolver dicho problema se hará uso de
las roturas
- Las reglas a seguir para la representación de
los cortes, secciones y roturas, se recogen en
la norma UNE 1-032-82
