ESPINA DE PESCADO

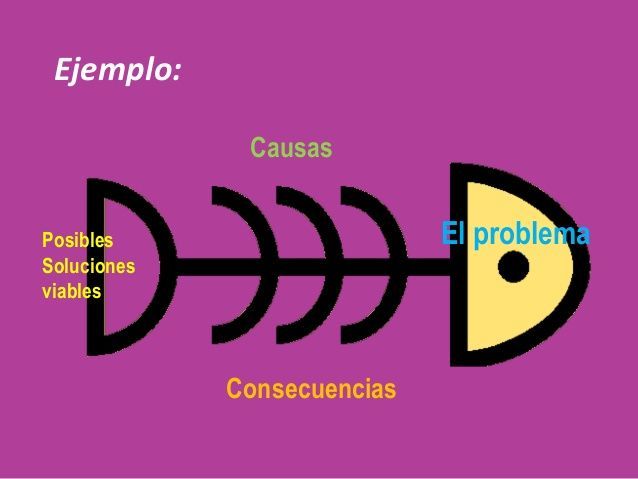

Es una herramienta que representa la relación entre un problema las posibles causas que lo ocasionan
Es denominado como:
Diagrama de Ishikawa , diagrama de pescado o diagrama de causa-efecto.
¿Como se construye?

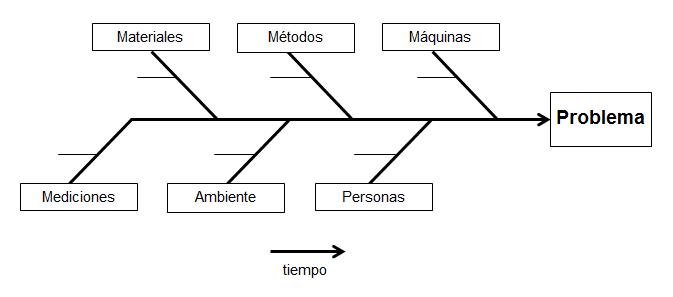

1. Elaborar un enunciado que defina el problema
2. Dibujar es esqueleto del pescado y en el cuadro de la derecha se colocara el problema
3.Identificar las causas del problema y gráficar las espinas oblicuas.
Causas más comunes:
Maquinaría, mano de obra, método, materiales, mediciones y medio ambiente.
4. Poner las causas sobre las espinas del pescado.
5 Si es posible que hayan sub-causas se grafican espinas oblicuas sobre las espinas que ya habian.

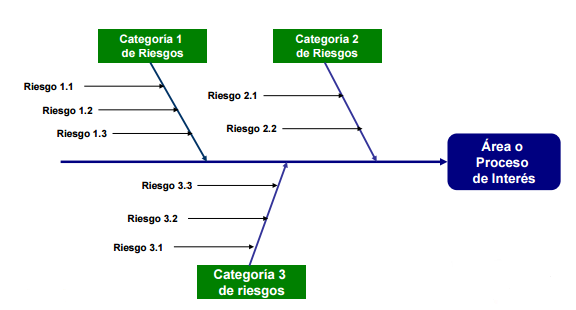

Es la gestión de riesgos , nos sirve para identificar de forma más estructurada los procesos de riesgo
Este diagrama ha hecho aportes como una herramienta de calidad y trabajo con círculos de calidad.
