Redes de Computadoras
  1. Conjunto de equipos (llamados nodos) conectados
    1. Por medio de

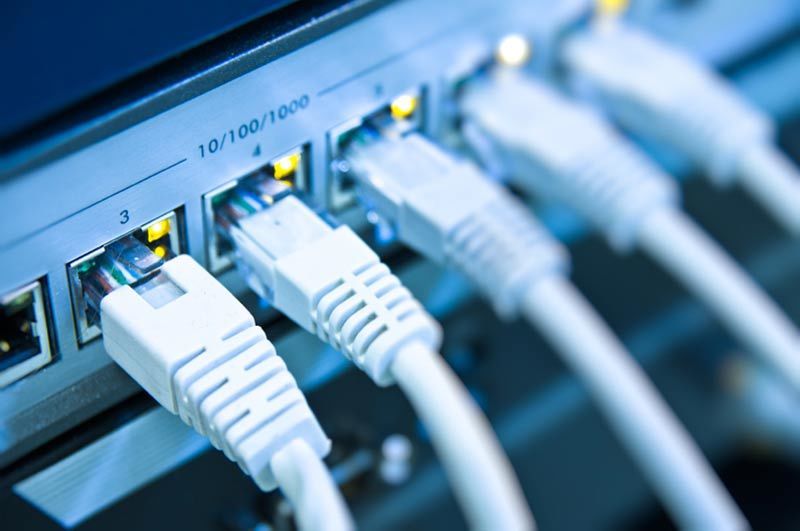

      1. Cables
        1. Señales
          1. Ondas
            1. Etc.
            2. Para compartir
              1. Archivos
                1. Recursos
                  1. Servicios
                    1. Etc.

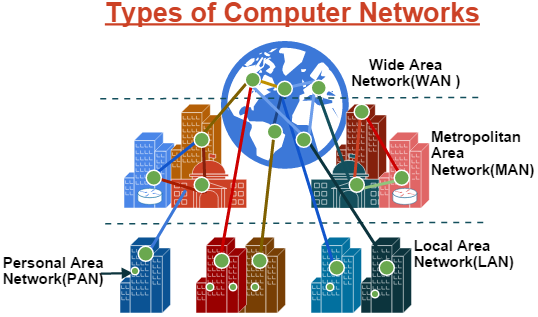

                  2. Tipos según
                    1. Cobertura
                      1. PAN
                        1. Red de Área Personal: comunicación entre los dispositivos de una PC; tiene alcance de algunos metros, se puede conectar con USB y FireWire y en el caso de la WPAN por Bluetooth e IrDA.
                        2. LAN
                          1. Red de Área Local: se limita a un espacio pequeño, como un cuarto, un edificio o una nave. Cuando la LAN es grande, se divide en segmentos llamados grupos de trabajo.
                          2. MAN
                            1. Red de Área Metropolitana: conecta dos o más LAN pero no se extiende más de los límites de una ciudad.
                            2. WAN
                              1. Red de Área Mundial: cubre un área geográfica amplia y usa instalaciones de transmición telefónica para su estructura.
                            3. Topología
                              1. Estrella
                                1. La red se une en un único punto; un concentrador de cableado o HUB que a través de él los bloques de información son dirigidos hacia las estaciones. El concentrador monitorea el tráfico y evita las colisiones, una conexión interrumpida no afecta al resto de la red. Los mensajes son enviados a todas las estaciones, aunque vaya dirigido a una.

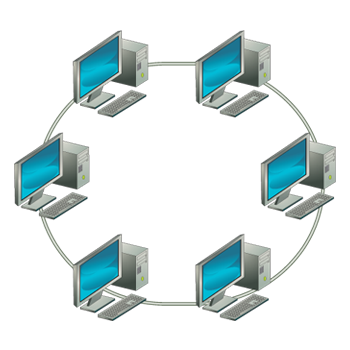

                                2. Anillo
                                  1. Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Cada nodo examina la información que es enviada a través del anillo, si no está dirigida a él la pasa al siguiente nodo. La desventaja es que si se rompe una conexión, se cae la red completa.
                                  2. Bus
                                    1. Las estaciones están conectadas por un único segmento de cable. A diferencia del anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.
                                    2. Jerárquicas
                                      1. Los nodos están colocados en forma de árbol. Es parecida a una serie de redes en estrella interconectadas, con la diferencia que no tiene un nodo central sino un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones porque se comparte el mismo canal de comunicaciones.
                                      2. Híbridas
                                        1. El bus, la estrella y el anillo se combinan algunas veces para formar redes híbridas.
                                        2. Forma de conectar estaciones de trabajo individuales.
                                        3. Relación funcional
                                          1. Cliente-Servidor
                                            1. en este caso el servidor es una máquina específica que usa un sistema operativo desarrollado especialmente para este tipo de red.
                                            2. Par a Par
                                              1. punto a punto (P2P) es un tipo de red donde todos los equipos conectados pueden desempeñar el papel de servidor y de estación de trabajo al mismo tiempo. En este caso, si alguien quisiera compartir un recurso podría ofrecerlo a los demás. Este es un tipo de red para trabajos simples.
                                          2. Clasificación
                                            1. Pequeña
                                              1. proporciona servicios para hasta 200 dispositivos
                                              2. Mediana
                                                1. proporciona servicios para 200 a 1000 dispositivos
                                                2. Grande
                                                  1. proporciona servicios para más de 1000 dispositivos
                                                3. Linkografía
                                                  1. http://www.fca.unl.edu.ar/informaticabasica/Redes.pdf
                                                    1. http://www.osandnet.com/redes-informaticas-definicion-tipos/
                                                      1. http://www.areatecnologia.com/redes-informaticas.htm
