Hardware

Hardware

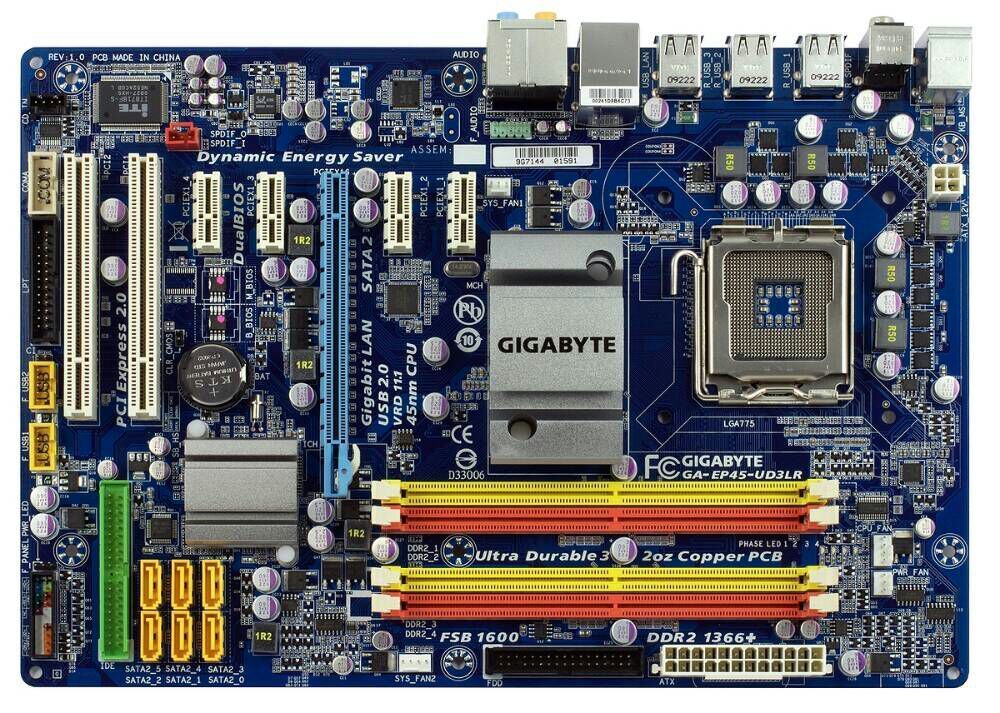

1. Placa Mãe

   • É um componente do computador responsável por integrar todos os outros componentes em uma estrutura única e gerenciar os diversos recursos (por exemplo, energia elétrica) necessários para que os componentes possam realizar seu funcionamento. Desenvolvidas de forma que seja possível conectar todos os dispositivos quem compõem o computador.

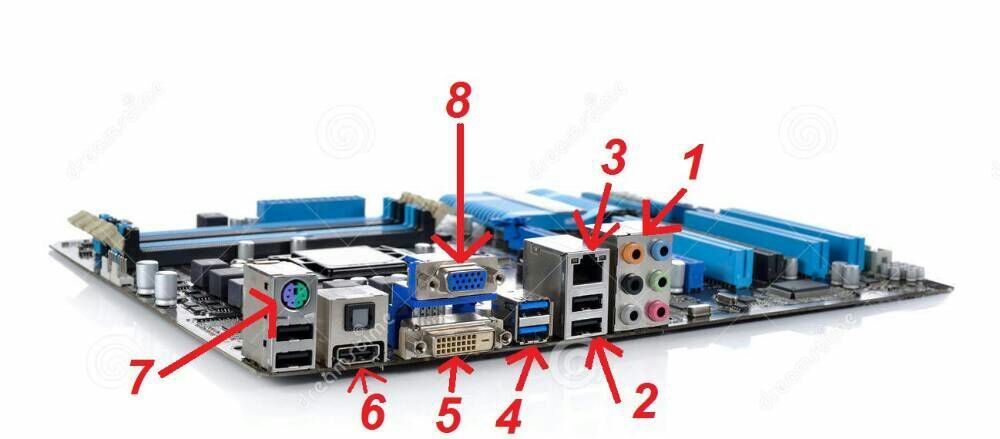

   • Dispositivos Traseiros

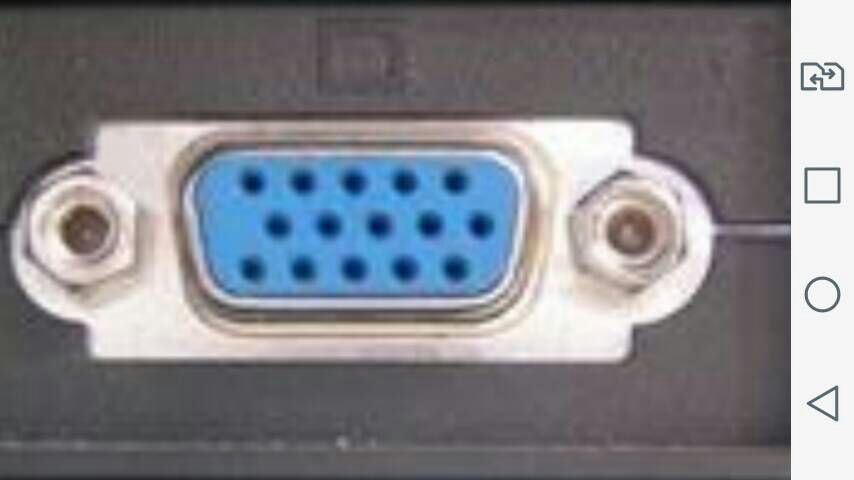

     • VGA femea
       • conector para monitor e projetor.

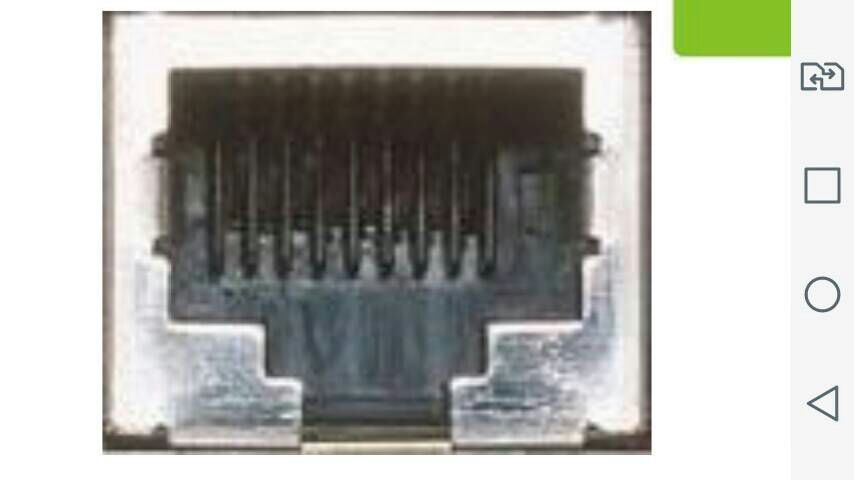

     • Lan
       • conectar o computador à internet por cabos de rede RJ-45

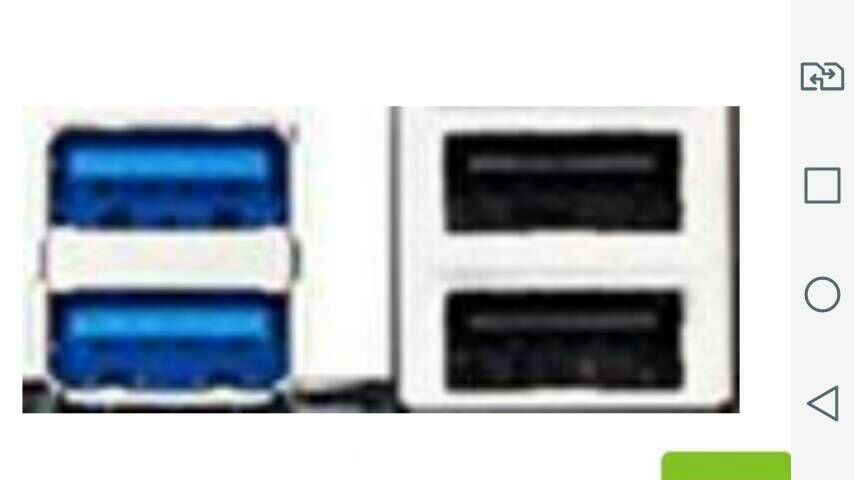

     • USB
       • Apresentam variações de velocidade (vide USB 2.0 e USB 3.0)

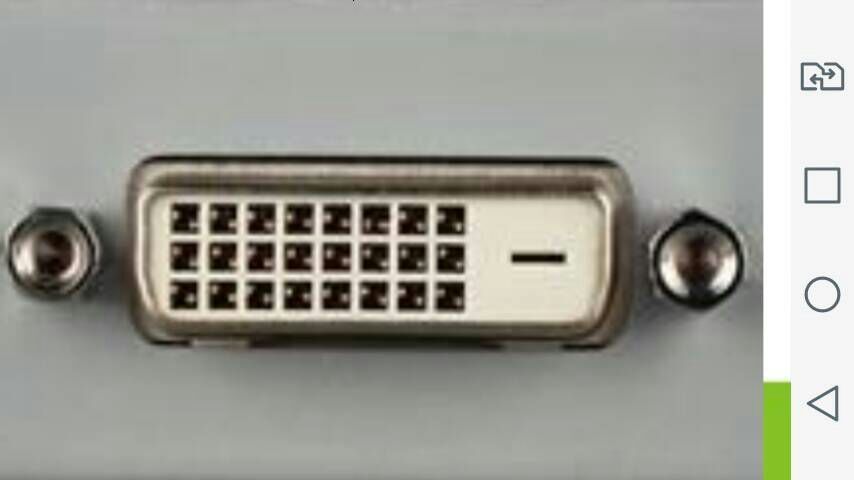

     • DVI
       • Usada por monitores, realiza a transmissão digital de imagem, melhor que a exibida através do conector VGA.

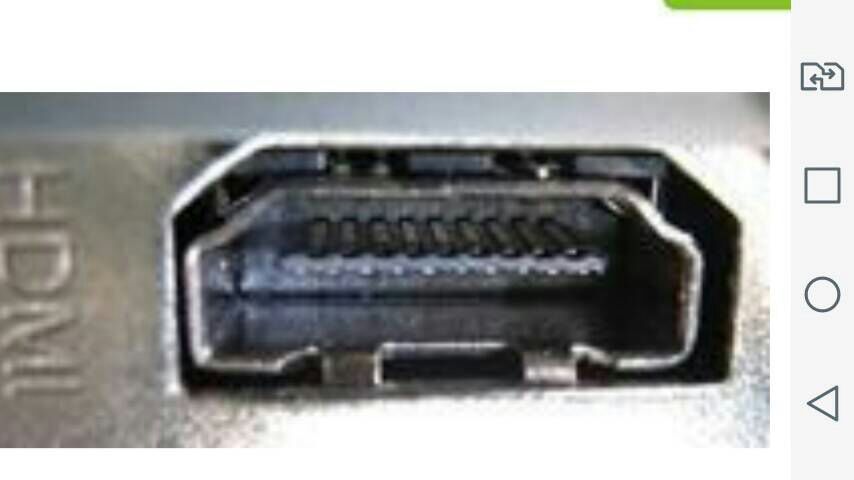

     • HDMI
       • Transmiti imagem e áudio em alta definição.

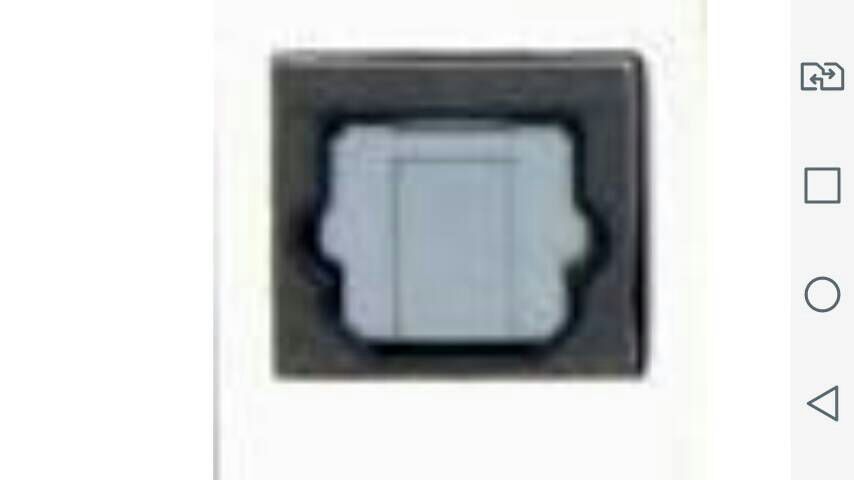

     • S/PDIF:
       • transmite apenas áudio de alta qualidade, através de cabos TOSLINK.
       • óptico

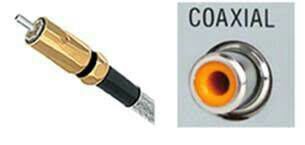

       • coaxial
     • Jack de áudio (três conectores e 5.1)
       • Saídas de áudio do computador. verde (caixas frontais/fone), azul (entrada de linha), rosa (microfone), laranja (subwoofer e central) e cinza (caixas laterais).

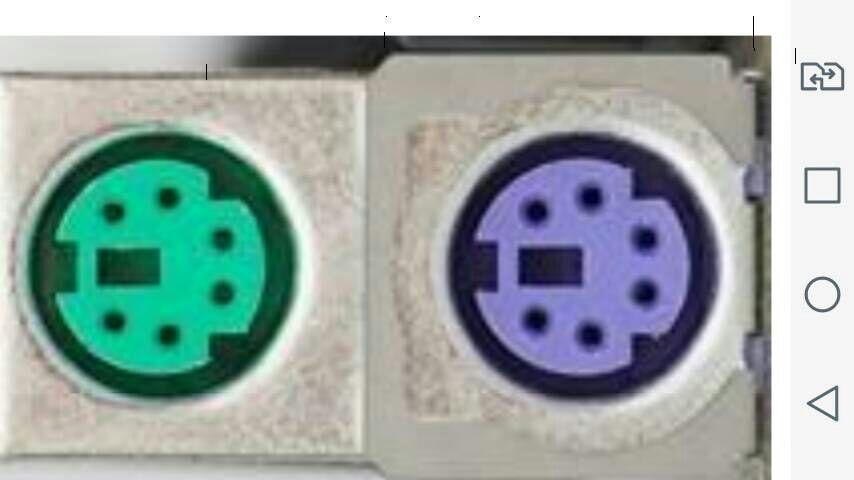

     • PS/2
       • verde (mouse) e roxa (teclado)

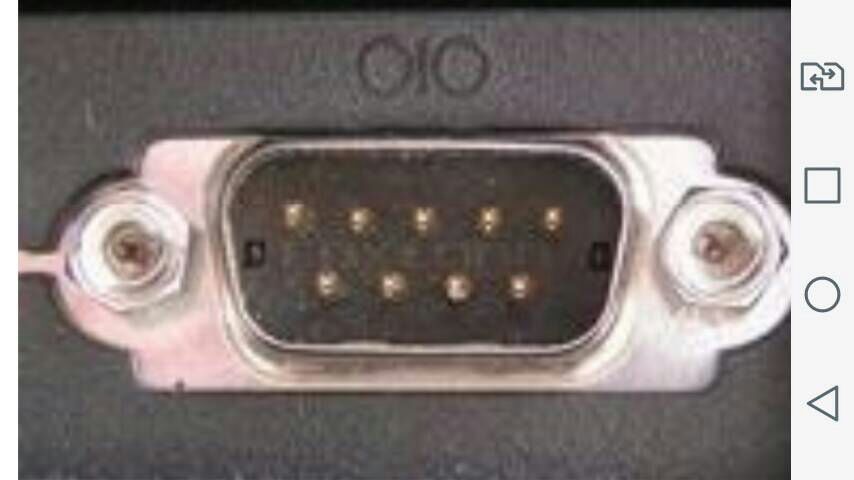

     • Porta serial
       • conectar diversos equipamentos como mouses, scanners, entre outros.
     • Porta paralela
       • Assim como o conector serial, era utilizada para conexão de equipamentos como impressoras e scanners, mas entrou em desuso com o surgimento de tecnologias melhores

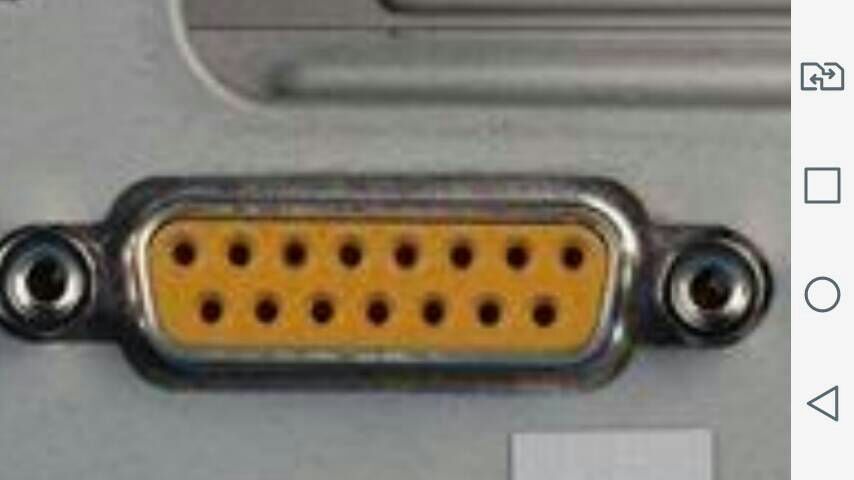

     • Game port
       • conectar joysticks
     • DIM

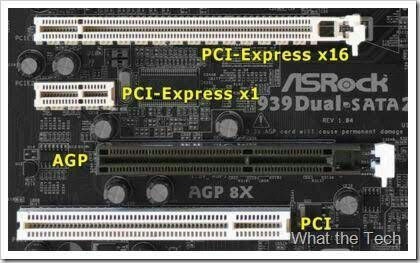

   • Slots de Expansão
     • Slots de expansão sao "lugares" na placa mae onde podemos aumentar os recursos do pc.  Adiciona funções ao computador. Permitem a conexão de vários tipos de dispositivos. tipos de slots mais conhecidos atualmente são: – PCI (Peripheral Component Interconnect) (C1); – AGP (Accelerated Graphics Port) (C2); – CNR (Communications Network Riser) (C3); – PCI Express (PCI-E).
     • AMR
       • Serve apenas para você poder conectar placa de Fax/modem e som

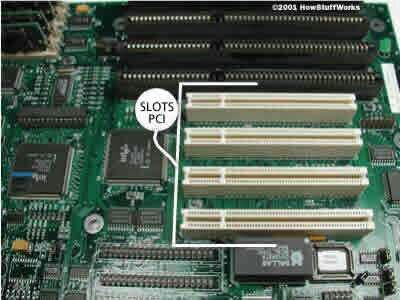

     • PCI
       • PCI (Peripheral Component Interconnect) - local onde pode colocar placas como Som, Video (antigas) USB etc.

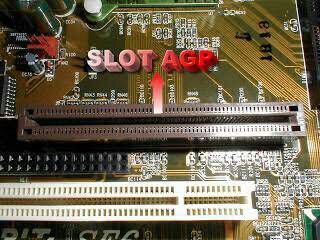

     • AGP
       • AGP (Accelerated Graphics Port) - Slot usado para colocar placas de video
     • PCI express x1
       • destinado mais pra placas de rede e placas de som
     • PCI Express x16
       • 16x mais usados em placas de video , nas placas mais novas a muitas vem com o PCI-e 16X ai invez do AGP.

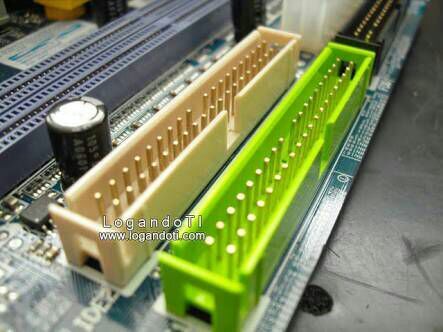

   • IDE
     • Transfere dados entre o HD ou Drive DVD/CD de forma paralela
   • SATA
     • conecta HDs sem precisar instalá-los dentro do seu gabinete. Tem vantagem em cima dos discos rígidos externos conectados via USB por ter uma taxa de transmissão de dados bem maior (até 300 MB/s em comparação aos 60 MB/s da conexão USB).
   • Socket
     • onde encaixa o processador
     • CPU
       • Chip feito de silicio(material perfeito para construir processadores. nao é isolante e nem condutor, ou seja, é meio termo,) Principal função: Executar programas(instruções) Busca dados na memórias. Se comunica apenas com chipset e a memoria. Sabe o endereço onde esta o arquivo. Quando possui a função do chipset norte, memoria cache aumenta o desepenho do processador. -Execução de cálculos, decisões lógicas e instruções que responsável por todas as tarefas que um computador pode fazer. Prova: executar instruções que resultam em todas as tarefas que um computador pode fazer. As principais frabicantes sao a AMD e INTEL, com companhias como Samsung e Qualcomm. Chip feito de silício. Processadores antigos trabalhavam com 16 bits, atualmente trabalham com 64 bits, quanto mais bits internos o processador possuir, mais rapidamente ele poderá fazer cálculos e processar dados em geral. Se o dado estiver na memória cache, o processador a utiliza, do contrário, irá buscá-lo na memória RAM. Processador dedica determinados intervalos de tempo a cada processo.inovações mais recentes no segmento de processadores está a APU nome criado para identificar chips que unem as funções de CPU e GPU:processador e chip gráfico da placa de vídeo. • É importante deixar claro, no entanto, que se dois processadores diferentes - um da Intel e outro da AMD, por exemplo - tiverem clock interno de mesmo valor - 3,2 GHz, para exemplificar -, não significa que ambos trabalham com a mesma velocidade. De nada adianta ter um processador rápido se este tem o seu desempenho comprometido por causa da “lentidão” da memória. Cada processador tem um projeto distinto e conta com características que determinam o quão rápido podem ser.
       • Clock
         • Uma especie de circuito que funciona como um sinal que sicroniza. Deve levar consideração a velocidade do Clock externo também, e nao somente do Clock interno porque isso afeta a velocidade do processador. Prova: para obter o clock interno, o processador faz uso de um procedimento de multiplicação do clock externo.
         • Clock interno
           • sicronizaçao interna do processador. Controla as ações do processador, como um semáforo, avisa momento de realizar as ações Quanto maior o Clock maior é a velocidade do processador, porque mais instruções ele vai realizar. Atualmente temos de 4G Hz, muito veloz Prova: sinal para sincronismo, a frequência que o processador trabalha. A medição do clock é feita em hertz (Hz): número de ciclos que ocorre dentro de uma determinada medida de tempo, no caso, segundos. Se um processador trabalha à 800 Z ele efetua 800 ciclos de clock por segundos
         • Clock externo/FSP/Barramento frontal
           • Limita a velocidade do processador. Prova: não podem se comunicar com o chipset (ponte norte) e com a memória RAM utilizando a mesma velocidade do clock interno por isso que existe o barramento frontal. Para entender melhor, suponha que um determinado processador tenha clock externo de 100 MHz. Como o seu fabricante indica que este chip trabalha à 1,6 GHz (ou seja, tem clock interno de 1,6 GHz), seu clock externo é multiplicado por 16: 100 x 16 = 1600 MHz ou 1,6 GHz.
       • Quantidade de bits
         • A velocidade que o processador trabalha.

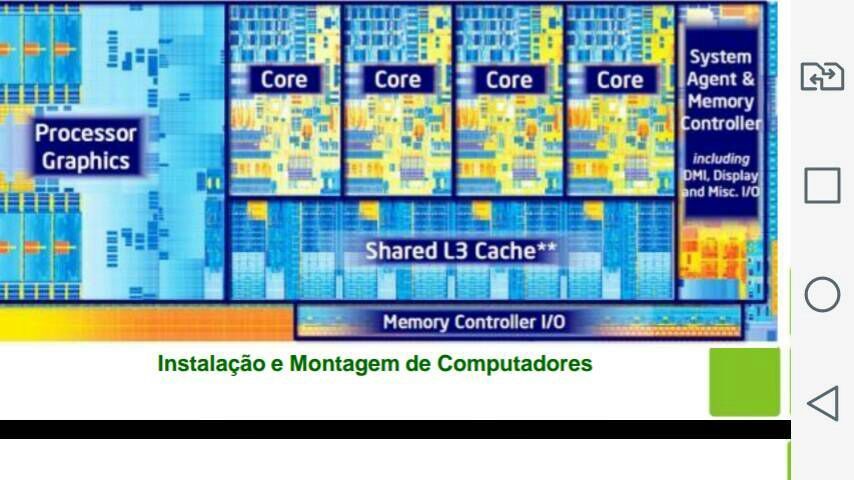

       • CPU com dois ou mais núcleo
         • realizar duas ou mais tarefas ao mesmo; reduz a emissão de calor, ambos podem compartilhar memória cache; entre outros. Os núcleos de um processador não precisam ser utilizados todos ao mesmo tempo. É possível fazer com que determinados núcleos funcionem de maneira alterada em relação aos outros. é possível fazer com que determinados núcleos funcionem de maneira alterada em relação aos outros. se um processador quadcore, por exemplo, tiver dois núcleos ociosos, os demais podem entrar automaticamente em um modo “turbo” para que suas frequências sejam aumentadas, acelerando a execução do processo em que trabalham.
       • APU
         • É como se houvesse dois produtos em um só: processador e chip gráfico da placa de vídeo.Menor consumo de energia; – Maior facilidade para incluir CPU e GPU em dispositivos portáteis; – Possibilidade de uso da APU em conjunto com uma placa de vídeo para aumentar o poder gráfico do computador, entre outros.
   • Slots de Memória
     • inrteface das memórias RAM, principal,
     • Memoria principal (RAM)
       • Apenas armazena e fornece dados e instruções para o processador e busca dos dispositivos de entrada e saida além do disco rigido. Prova: nao consegue acompanhar os processadores em termos de velocidade. Atualmente estes sao as memorias mais utilizadas DDR3 e o DDR4
     • memoria cache
       • causa o aumento da velocidade do processador ja que guarda ações usuais diárias do usuário para que o processador nao necessite recorrer frequentemente a memoria principal Prova:de nada adianta ter um processador rápido se este tem o seu desempenho comprometido por causa da “lentidão” da memória. • Uma pequena quantidade de memória SRAM embutida no processador. a memória cache atua como um intermediário, isto é, faz com que o processador nem sempre necessite chegar à memória RAM para acessar os dados dos quais necessita.
   • CHIPSET
     • Dispositivo logico de controle, Controla a comunicação do CPU com o mundo externo

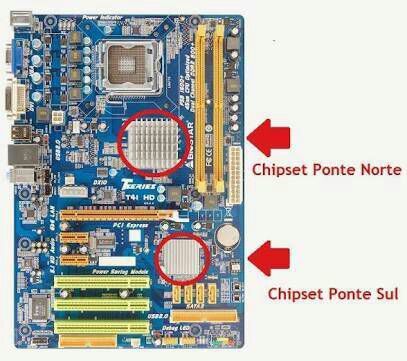

     • CHIPSET Norte
       • Controlador de memória ( Os processadores mais atuais possui o controle, circuito do chipset norte). Controlador do barramento AGP, do barramento PCI Express x16, interface para transferência de dados com a sul
     • CHIPSET Sul
       • Controla os dispositivos Onbord e de entrada e saída, como: Discos rigidos, Portas USB, paralelas e seriais Som e Rede Onboard, Barramento ISA, Barramento PCI e PCI Express e BIOS Relógio de tempo real (RTC)

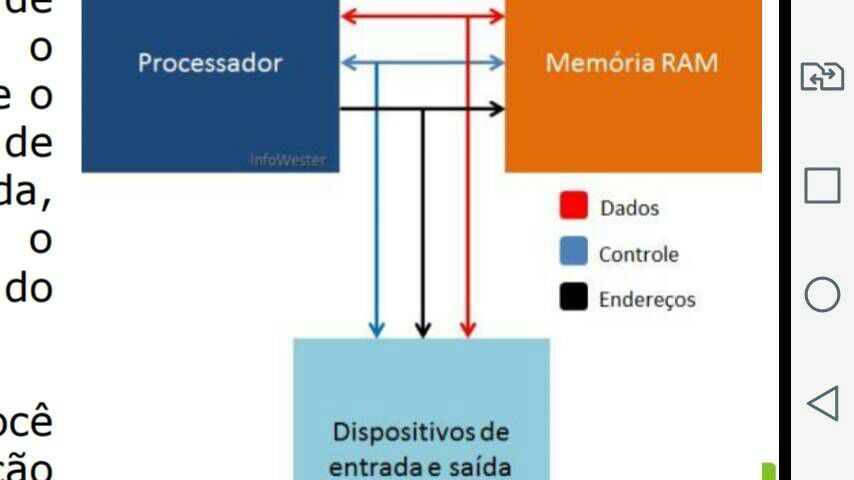

   • Barramento
     • Caminho de comunicação de um dispositivo para o outro. Prova: interligação e comunicação dos dispositivos em um computador.
     • Endereço
       • indica de onde os dados devem ser retirados ou para onde devem ser enviados.
     • Dados
       • caminho onde as informações circulam Prova: caminho onde as informações transitam
     • Controle
       • Sinalizar que vem um arquivo ... ele sinaliza, avisa que vem algum comando pelo usuario. Prova: Habilita ou desabilita o fluxo de dados.
   • Firewire
     • criada pela Apple para entrada e saída de dados em alta velocidade. Encontrada em computadores da empresa da Maçã e câmeras da JVC, Panasonic, Canon e Sony.
   • Conexão para Coolers
     • Ventilador que serve para refrigerar a placa devido a alta temperatura
   • capacitores
     • dispositivo de circuito elétrico que tem como função armazenar cargas elétricas e
   • Conector de energia
     • serve para energizar a placa mae para que ela possa começar a trabalhar
   • Conector auxiliar
