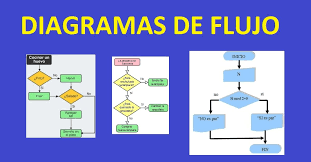

DIAGRAMA DE FLUJO

Este tiene como caracteristica principal
1. unico punto de inicio
2. unico punto de termino
3. y estas son otras
  1. Identificar las ideas principales a ser incluidas en el diagrama de flujo
  2. Definir qué se espera obtener del diagrama de flujo.
  3. Identificar quién lo empleará y cómo.
  4. Establecer el nivel de detalle requerido.
  5. Determinar los límites del proceso a describir.
pasos
1. 1. Establecer el alcance del proceso a describir.
2. 2. Identificar y listar las principales actividades que están incluidos en el proceso a describir y su orden cronológico.
3. 3.Si el nivel de detalle definido incluye actividades menores, listarlas también.
4. 4. Identificar y listar los puntos de decisión.
5. 5. Construir el diagrama respetando la secuencia cronológica y asignando los correspondientes símbolos.
6. 6. Asignar un título al diagrama y verificar que esté completo y describa con exactitud el proceso elegido.
VENTAJAS
1. Permiten identificar los problemas y las oportunidades de mejora del proceso
2. Muestran las interfaces cliente-proveedor
3. Son una excelente herramienta para capacitar a los nuevos empleados
TIPOS
1. Formato vertical
2. Formato horizontal:
3. Formato panorámico:
4. Formato Arquitectónico:

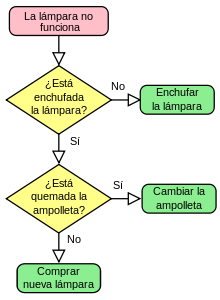

SIMBOLOS
1. Óvalo: Inicio y término
2. Rectángulo: Actividad
3. Rombo: Decisión
4. Círculo: Conector
5. Triangulo boca abajo:
6. Triangulo boca arriba
