Circuitos eléctricos hecho para imprimir
Definición: Camino que recorren los electrones y pasan por una serie de dispositivos o aparatos conectados entre sí mediante hilos conductores.
COMPONENTES
Generadorres
Produce la energía eléctrica necesaria
Tipos
Pila
Símbolo

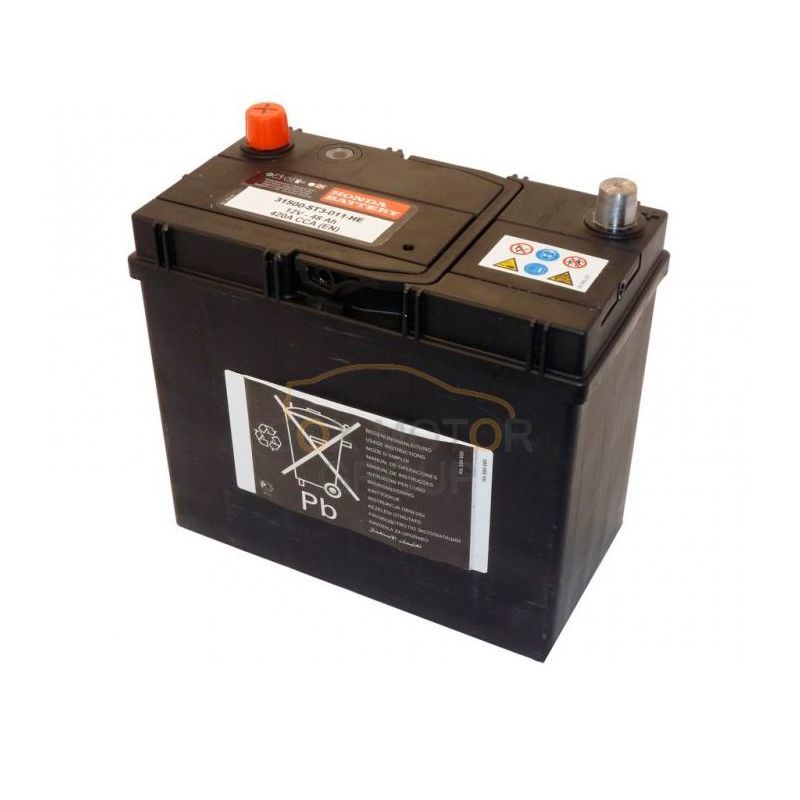

Batería
Símbolo

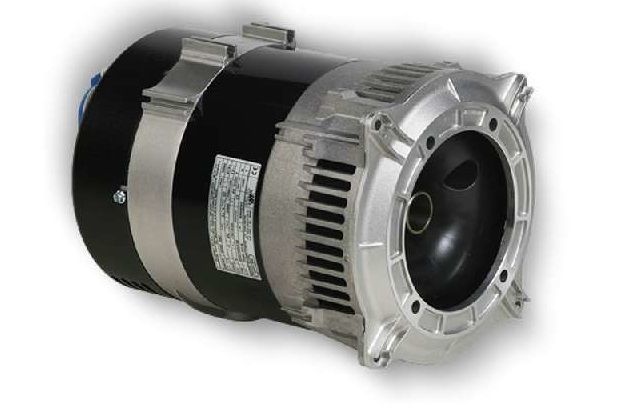

Alternador
Símbolo
Hilos conductores
Filamentos metálicos que unen los bornes del generador al resto de los componentes. Por ellos pasa la corriente eléctrica.
Tipos:

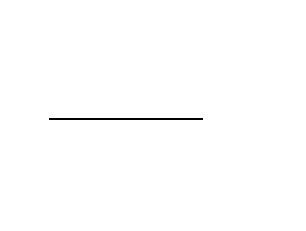

Conductor
Símbolo
Receptores
Dispositivo que transforma la corriente eléctrica
Tipos:

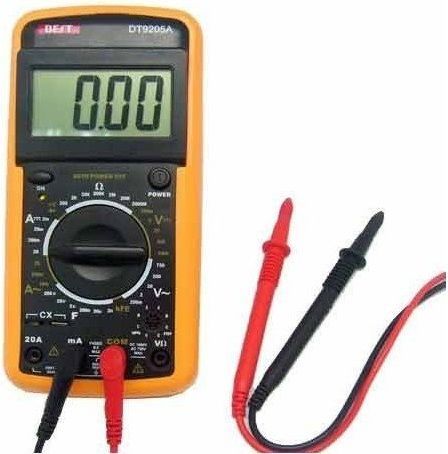

Voltímetro
Símbolo

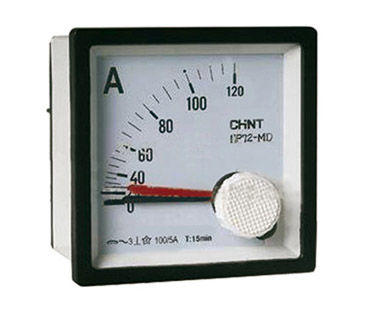

Amperímetro
Símbolo
Elementos de control
Permite controlar voluntariamente el paso de la corriente por el circuito
Tipos:

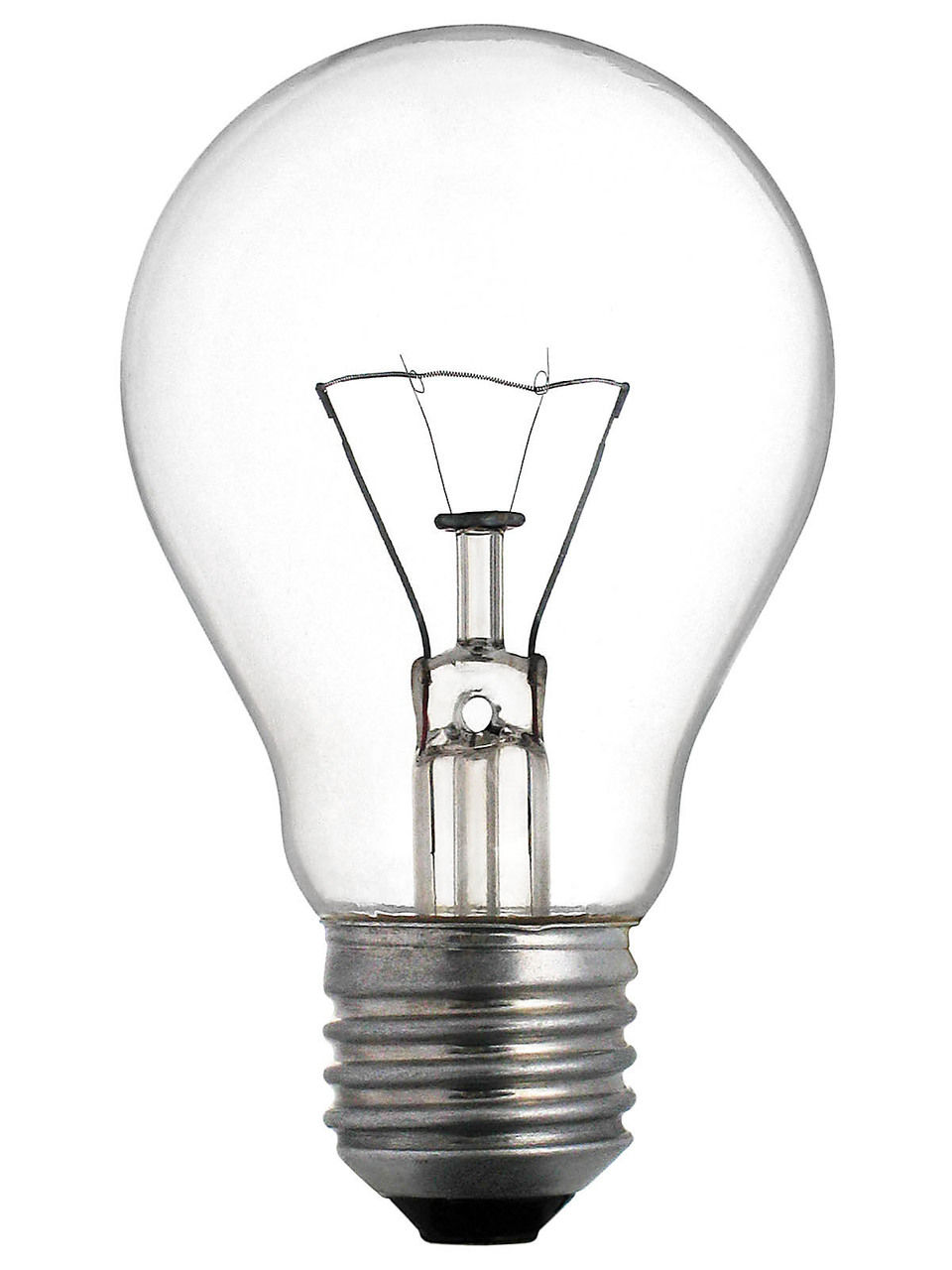

Bombilla
Símbolo

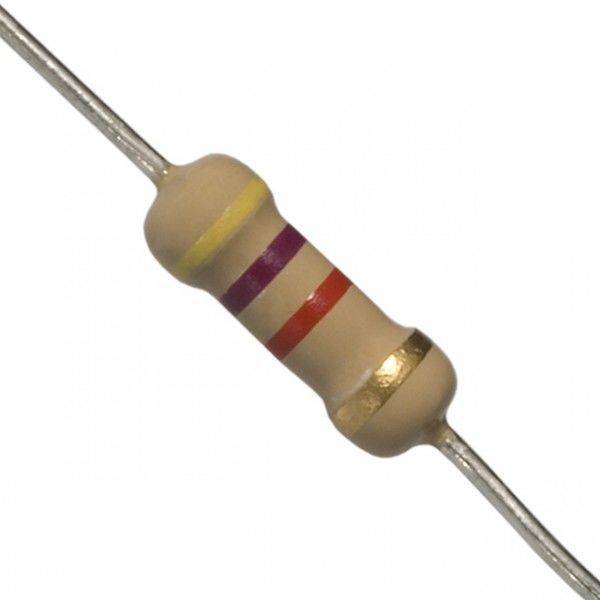

Resistencia
Símbolo

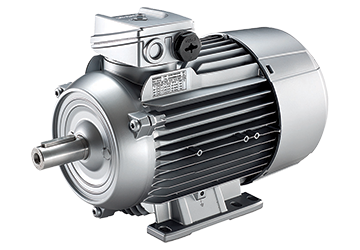

Motor
Símbolo
Aparatos de medida
Como voltímetro, mide la diferencia de potencial entre dos puntos de un circuito, amperímetro,(Mide la intensidad de corriente)
Tipos:

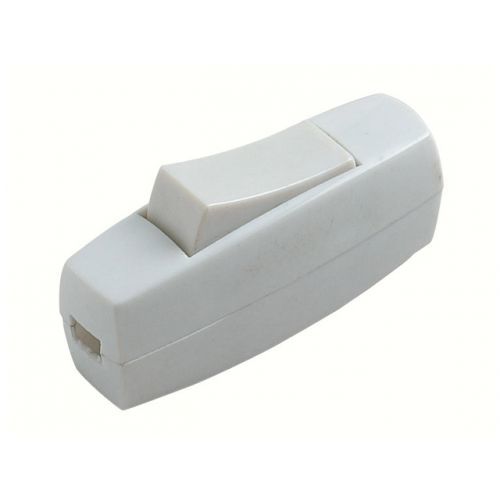

Interruptor
Símbolo
Media attachments
Pila De Petaca (image/jpeg)
Batería (image/jpeg)
Alternador (image/jpeg)
Simbolo Pila (image/png)
Simbolo De La Batería (image/jpeg)
Símbolo Del Alternaodr (image/png)
Cobre (image/jpeg)
Cable Conductor (image/jpeg)
Motor (image/png)
Bombilla (image/jpeg)
Resistencia Simbolo (image/png)
Resistencia (image/jpeg)
Simbolo Bombilla (image/png)
Simbolo Motor (image/jpeg)
Simbolo Amperímetro (image/jpeg)
Amperímetro (image/jpeg)
Simbolo Interruptor (image/png)
Interruptor (image/jpeg)
Simbolo Voltimetro (image/jpeg)
Voltímetro (image/jpeg)
