sistemas de levantamiento artificial

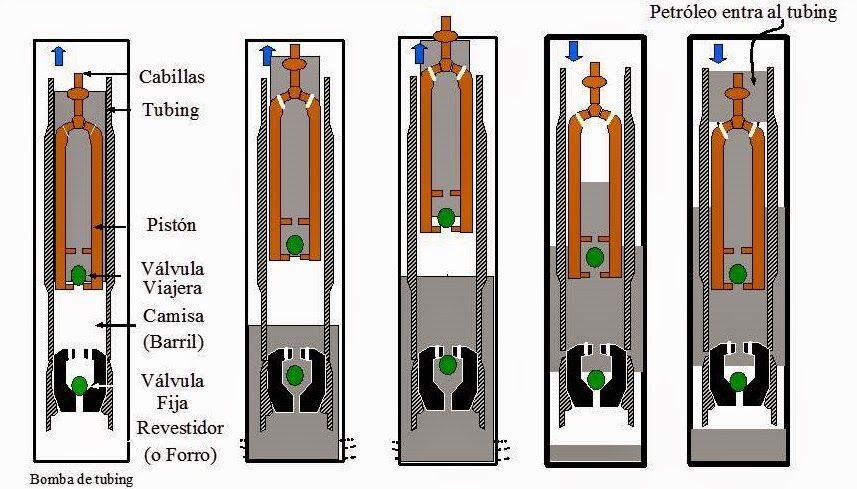

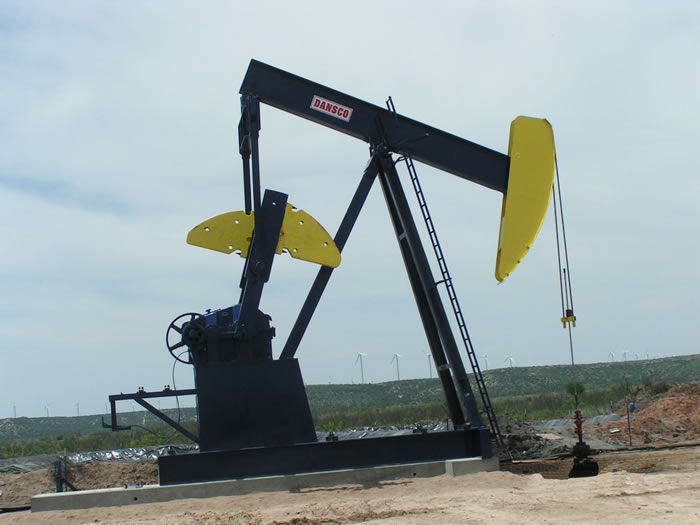

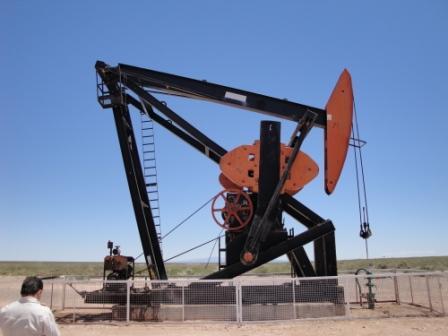

  1. BOMBEO MECANICO
    1. Convertir el movimiento rotatorio del motor en movimeimiento ascendente y descendente de la sarta de varilla
      1. CONVECIONAL
        1. PROPIEDADES DEL FLUIDO
          1. crudos extrapesados,extrapesados,medianos y livianos
            1. Relacion GOR bajo
              1. Bajo contenido de BSW
              2. RANGOS DE OPERACION
                1. Profundidad (100-1100)ft Max.(16000ft)
                  1. volumen(5-1500)BPD Max.(600ft)
                    1. temperatura(100-250)°F Max(550 °F)
                    2. VENTAJAS
                      1. facil de hacer mantenimiento
                        1. bombea al pozo a una baja presión de entrada
                          1. utiliza gas o electricidad como fuente de poder
                          2. DESVENTAJAS
                            1. Inadecuado en pozos desviados
                              1. susceptible a las parafinas
                                1. No trabaja con excesiva producción de arena
                              2. MARK II
                                1. VENTAJAS
                                  1. Menor torque
                                    1. menor costo al convencional
                                      1. Más eficiente que el convencional
                                      2. DESVENTAJAS
                                        1. rota en sentido antihoraro
                                          1. Puede existir golpe de fluido
                                            1. Torques más altos que el convencional

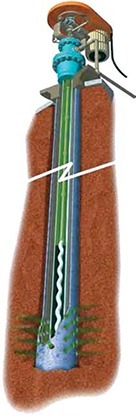

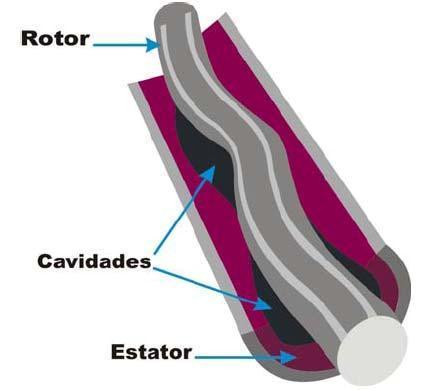

                                      3. BOMBEO DE CAVIDADES PROGRESIVA
                                        1. Un motor transmite movimiento rotacional rotor que lo hace girar en su propio eje.
                                          1. forma una serie de cavidades y separadas entre sí
                                          2. PROPIEDADES DEL FLUIDO
                                            1. API < 35
                                              1. Excelente manejo de BSW
                                                1. Regular manejo de GOR
                                                2. RANGOS DE OPERACION
                                                  1. Profundidad(2000-4000) TVD Max:6000 TVD
                                                    1. Volumen (5-22oo)BPD Max:4500 BPD
                                                      1. Temperatura (75-150)°F Max:250°f
                                                      2. VENTAJAS
                                                        1. Bajo costo inicial y de energía
                                                          1. Alta eficiencia total
                                                            1. Resistente a la abrasión
                                                            2. DESVENTAJAS
                                                              1. Bajas capacidades volumetricas cuando se produce gas libre
                                                                1. Desgaste por contacto
                                                                  1. varillas de bombeo
                                                                    1. tuberia de producción
                                                                    2. Alta sensibilidad a los fluidos producidos

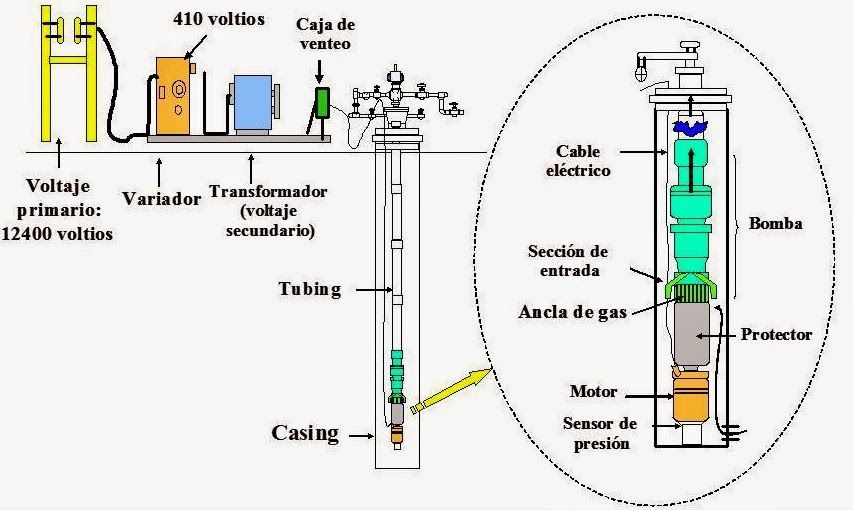

                                                                  2. BOMBEO ELECTROSUMERGIBLE
                                                                    1. Impulsar el fluido del reservorio
                                                                      1. hacia
                                                                        1. la superficie
                                                                          1. mediante
                                                                            1. la rotación centrifuga de la bomba
                                                                      2. PROPIEDADES DEL FLUIDO
                                                                        1. API > 10°
                                                                          1. Gas libre de saturación < 10%
                                                                            1. BSW < 20 ppm
                                                                            2. RANGOS DE OPERACION
                                                                              1. Caudal:200-30000 BPD
                                                                                1. Temperatura:(100-400)°F
                                                                                  1. Profunidad: hasta 20.000 ft
                                                                                  2. VENTAJAS
                                                                                    1. Maneja altos corte de agua
                                                                                      1. Bueno en pozos desviados
                                                                                        1. Su vida útil puede ser larga
                                                                                        2. DESVENTAJAS
                                                                                          1. Inversión inicial alta
                                                                                            1. No es rentable en pozos de baja produccion
                                                                                              1. Los cables de deterioran al estar a altas temperaturas

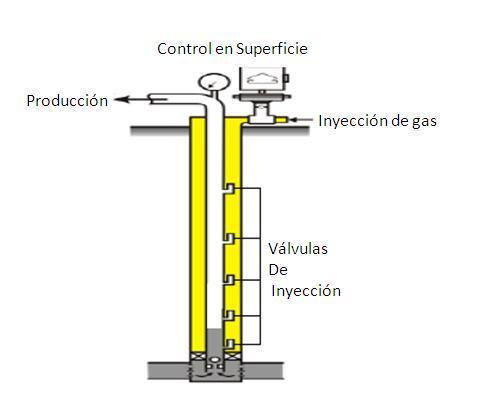

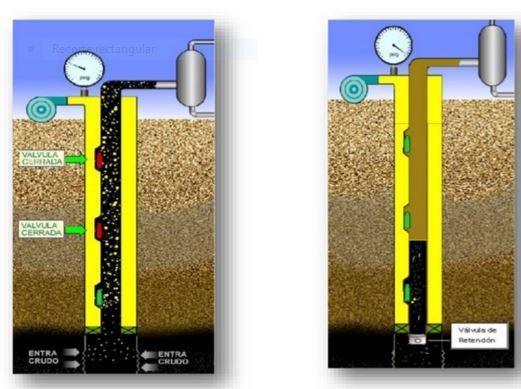

                                                                                            2. GAS LIFT
                                                                                              1. Inyeccion de gas
                                                                                                1. Reducción del gradiente del fluido
                                                                                                  1. Expansión del gas inyectado

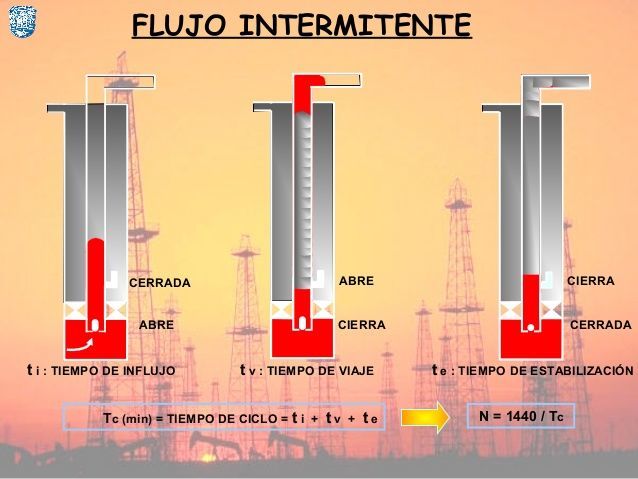

                                                                                                      1. GAS LIFT INTERMITENTE
                                                                                                        1. RANGOS DE OPERACION
                                                                                                          1. Tasa de producción:hasta 400 BPD dependiendo del IPR
                                                                                                            1. Gradiente de presión estática < 0.30 psi/ft
                                                                                                              1. Presión fluyente 150 psi o mayor
                                                                                                              2. DESVENTAJAS
                                                                                                                1. Limitado a pozos de bajo volumen
                                                                                                                  1. Eficiencia energética baja
                                                                                                                    1. La fluctuación en la tasa y BHP puede ser perjudicial para los pozos con arena
                                                                                                                    2. VENTAJAS
                                                                                                                      1. Tiene un BHP que produce significativamente bajo
                                                                                                                        1. Capacidad de manejar con BHP de producción bajo
                                                                                                                          1. Muy poco afectado por la producción de arena
                                                                                                                        2. GAS LIFT CONTINUO
                                                                                                                          1. RANGOS DE OPERACION
                                                                                                                            1. Tasa de producción de 1000 a 75000 BDP
                                                                                                                              1. Gradiente de presión estatica > 0,30 psi/ft
                                                                                                                                1. Presión fluyente > 0.08 psi/ft
                                                                                                                                2. DESVENTAJAS
                                                                                                                                  1. Altos costo de operación de energía
                                                                                                                                    1. Contrapresión relativamente alta
                                                                                                                                      1. Si el gas es corrosivo debe ser tratado
                                                                                                                                      2. DESVENTAJAS
                                                                                                                                        1. Manipulación de contenido de arena y sólidos
                                                                                                                                          1. Los agujeros desviados o torcidos se pueden levantar
                                                                                                                                            1. Es compatible con las bombas de segmento del subsuelo y superfciie
                                                                                                                                      3. Desplazamiento del fluido por el gas inyectado
                                                                                                                                      4. PROPIEDADES DE FLUIDOS
                                                                                                                                        1. API >15°
                                                                                                                                          1. Relación alta de GOR
                                                                                                                                            1. Manejo de BSW

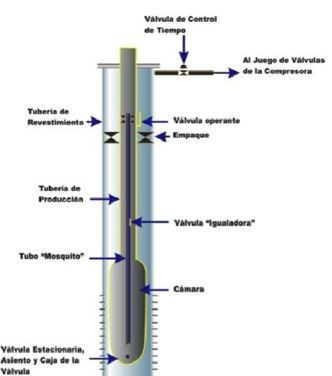

                                                                                                                                          2. CHAMBERT LIFT
                                                                                                                                            1. Opera cíclicamente,permitiendo alternadamente el ingreso de crudo a la cámara y la inyección de l gas desde superficie para desplazar el crudo acumulado
                                                                                                                                              1. CONDICIONES DE OPERACIÓN
                                                                                                                                                1. Presión estatica aprox. < 100 lpc por cada 100 ft
                                                                                                                                                  1. Pozos no muy profundos
                                                                                                                                                    1. bajo IPR
                                                                                                                                                    2. PROPIEDADES DEL FLUIDO
                                                                                                                                                      1. API > 15°
                                                                                                                                                        1. Alto GOR
                                                                                                                                                          1. Manejo de cortes de agua
                                                                                                                                                          2. VENTAJAS
                                                                                                                                                            1. pozos con IPR Bjo y muy bajo
                                                                                                                                                              1. Bajos costos de instalación y operación
                                                                                                                                                                1. Bajo indice de productividad
                                                                                                                                                                2. DESVANTAJAS
                                                                                                                                                                  1. Problemas por caída o retorceso de flujo
                                                                                                                                                                    1. Suficiente espacio dentro del revestimiento para la instalación de la cámara
                                                                                                                                                                      1. Su eficiencia disminuye al disminuir la presión estatica
                                                                                                                                                                    2. PLUNGER LIFT
                                                                                                                                                                      1. Se apoya en la acumulación de gas de presión natural durante el tiempo en que el pozo este cerrado temporalmente
                                                                                                                                                                        1. CONDICIONES DE OPERACIÓN
                                                                                                                                                                          1. Profundidad :> 8000 ft
                                                                                                                                                                            1. Bajo aporte productivo
                                                                                                                                                                              1. Aplicable para pozos con alto GOR
                                                                                                                                                                              2. CARACTERÍSTICAS DEL FLUIDO
                                                                                                                                                                                1. Fluidos mediano y livianos >15°api
                                                                                                                                                                                  1. Buenos en BSW
                                                                                                                                                                                    1. Crudo parafinico
                                                                                                                                                                                    2. VENTAJAS
                                                                                                                                                                                      1. No es afectado en la desviación del pozo
                                                                                                                                                                                        1. Inversión inicial baja
                                                                                                                                                                                          1. Se puede utilizar en conjunto con el gas intermitente
                                                                                                                                                                                          2. DESVENTAJAS
                                                                                                                                                                                            1. Baja rata de producción
                                                                                                                                                                                              1. Anular vivo,riesgo en superfiecie
                                                                                                                                                                                                1. Requiere supervision de energía para una adecuada instalación

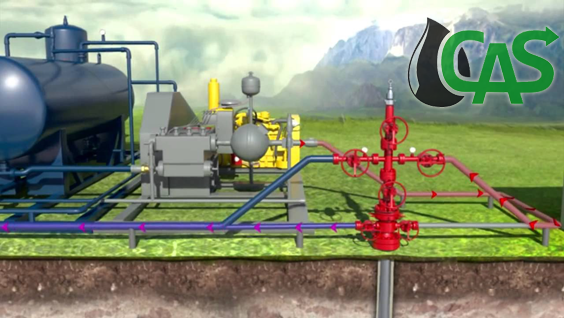

                                                                                                                                                                                              2. BOMBEO HIDRÁULICO TIPO JET
                                                                                                                                                                                                1. Principio tubo venturi
                                                                                                                                                                                                  1. Reducción del área del flujo para crear un aumento de velocidad del fluido
                                                                                                                                                                                                  2. PROPIEDADES DEL FLUIDO
                                                                                                                                                                                                    1. API > 15°
                                                                                                                                                                                                      1. BSW< 3%
                                                                                                                                                                                                        1. BSW < 12 Lbs/kbs
                                                                                                                                                                                                        2. RANGOS DE OPERACION
                                                                                                                                                                                                          1. Rangos de produccion 50BPD A 15000 BPD
                                                                                                                                                                                                            1. Profundidades > 15000 ft
                                                                                                                                                                                                              1. Alta presión de fondo fluyente 150 LPC/1000 FT
                                                                                                                                                                                                              2. VENTAJAS
                                                                                                                                                                                                                1. Pozos desviados
                                                                                                                                                                                                                  1. Producción con emulsiones
                                                                                                                                                                                                                    1. instalación barata
                                                                                                                                                                                                                    2. DESVENTAJAS
                                                                                                                                                                                                                      1. Buenos en pozos de produccin < 200 bopd
                                                                                                                                                                                                                        1. La eficiencia de la bomba jet es baja(26% a 33%)
                                                                                                                                                                                                                          1. Presiones altas en la superficie > riesgo de instalación

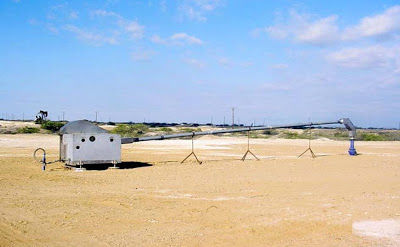

                                                                                                                                                                                                                        2. COMBINACIÓN BORS(BALANCED OIL RECOVERY SYSTEM)
                                                                                                                                                                                                                          1. RANGOS DE OPERACIÓN
                                                                                                                                                                                                                            1. Profundidad máxima 300 ft
                                                                                                                                                                                                                              1. Producción máxima 10 BPD
                                                                                                                                                                                                                                1. Diámetro del casing máx. 4 1/2 in
                                                                                                                                                                                                                                  1. No debe tener problemas mécanicos
                                                                                                                                                                                                                                2. CARACTERÍSTICAS DE FLUIDO
                                                                                                                                                                                                                                  1. Mínima producción de GOR
                                                                                                                                                                                                                                    1. Alto BSW
                                                                                                                                                                                                                                      1. API >12
                                                                                                                                                                                                                                      2. VENTAJAS
                                                                                                                                                                                                                                        1. Bajo riego de incidentes ambientales
                                                                                                                                                                                                                                          1. Menor inversión inicial respecto a la SLA
                                                                                                                                                                                                                                            1. No una válvulas ni bombas
                                                                                                                                                                                                                                            2. DESVENTAJAS
                                                                                                                                                                                                                                              1. Profundidad > capacidad extractiva
                                                                                                                                                                                                                                                1. No ha sido aprovado en estado mécanico del pozo
                                                                                                                                                                                                                                                  1. Equipo susceptible
                                                                                                                                                                                                                                                  2. La extracción se realiza por medio de una manguera que es transportada por el casing por medio de la cinta hasta la columna del fluido del pozo.
                                                                                                                                                                                                                                                  3. COMBINADO DE BES-BCP
                                                                                                                                                                                                                                                    1. CARACTERISTICAS DEL FLUIDO
                                                                                                                                                                                                                                                      1. Maneja buen BSW
                                                                                                                                                                                                                                                        1. Manejo de crudo pesados
                                                                                                                                                                                                                                                          1. manejo poco GOR
                                                                                                                                                                                                                                                          2. CONDICIIONES DE OPERACIÓN
                                                                                                                                                                                                                                                            1. Profunidades > 20000ft
                                                                                                                                                                                                                                                              1. IPR Medio-bajo
                                                                                                                                                                                                                                                                1. Manejo de aarena
                                                                                                                                                                                                                                                                2. Impulsar el fluido del reservorio hacia la superficie a través de una bomba de cavidades progresivas
                                                                                                                                                                                                                                                                  1. VENTAJAS
                                                                                                                                                                                                                                                                    1. No es afectado por la desviación
                                                                                                                                                                                                                                                                      1. Alta eficiencia(mayor al 70 %)
                                                                                                                                                                                                                                                                        1. Sistema fácil de operar
                                                                                                                                                                                                                                                                        2. DESVENTAJAS
                                                                                                                                                                                                                                                                          1. Riesgos de fallas en el cable electrico
                                                                                                                                                                                                                                                                            1. Se requiere de taladro o estructura en caso de falla
                                                                                                                                                                                                                                                                              1. Rata limitada(hasta 2500 en casing de 4 1/2 in)
                                                                                                                                                                                                                                                                            2. COMBINADO GAS LIFT -BES
                                                                                                                                                                                                                                                                              1. Impulsar el fluido del reservorio hacia la superficie mediante la rotación centrifuga de la bomba y la inyección del gas para reducir también el gradiente de presión.
                                                                                                                                                                                                                                                                                1. CONDICIONES DE OPERACIÓ
                                                                                                                                                                                                                                                                                  1. Bajo ipr<1
                                                                                                                                                                                                                                                                                    1. Profundidades >20.000FT
                                                                                                                                                                                                                                                                                      1. Temperatura 100 a 400°F
                                                                                                                                                                                                                                                                                      2. CARACTERISTICAS DEL FLUIDO
                                                                                                                                                                                                                                                                                        1. Crudos semipesadoa a livianos > 15°
                                                                                                                                                                                                                                                                                          1. Bajo GOR
                                                                                                                                                                                                                                                                                            1. Maneja presencia de arenas
                                                                                                                                                                                                                                                                                            2. VENTAJAS
                                                                                                                                                                                                                                                                                              1. Bajo requerimiento de gas
                                                                                                                                                                                                                                                                                                1. Bajas presiones de abandono
                                                                                                                                                                                                                                                                                                  1. Largos ciclos de vida con bajos costo de operación
                                                                                                                                                                                                                                                                                                  2. DESVENTAJAS
                                                                                                                                                                                                                                                                                                    1. requiere comprensión de gas en superficie
                                                                                                                                                                                                                                                                                                      1. Los cables se deterioran al estar a elevadas temperaturas
                                                                                                                                                                                                                                                                                                        1. Suministro de energía electrica
