Cotas y Diseño
AutoCAD
- Los estilos de cota permiten
especificar rápidamente las
convenciones y mantener las
normas de acotación del sector
o el proyecto.
- Cotas de línea
base y continuas

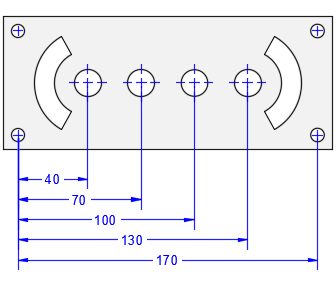

- Las cotas de línea base son
varias cotas con líneas de cota
de desfase que se miden desde
la misma ubicación

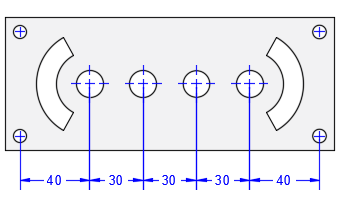

- Las cotas continuadas,
denominadas también
cotas continuas, son varias
cotas ubicadas de extremo
a extremo.
- Las cotas de línea base son
varias cotas con líneas de cota
de desfase que se miden desde
la misma ubicación
- Cotas de Longitud
de Arco
- Las cotas de longitud de arco miden la
distancia del segmento de un arco de
polilínea o un arco. Entre los usos
habituales de las cotas de longitud de
arco se incluyen la medición del
trayecto alrededor de una leva o bien
la indicación de la longitud de un cable.
- Las cotas de longitud de arco miden la
distancia del segmento de un arco de
polilínea o un arco. Entre los usos
habituales de las cotas de longitud de
arco se incluyen la medición del
trayecto alrededor de una leva o bien
la indicación de la longitud de un cable.
- Cotas Por Coordenadas

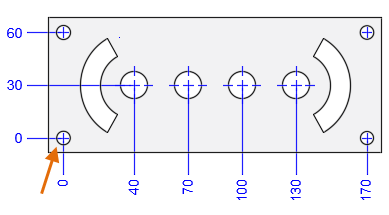

- Las cotas por coordenadas miden las
distancias perpendiculares desde un
punto de origen denominado punto
de referencia como, por ejemplo, el
agujero de una pieza. La acotación
por coordenadas evita los errores de
escala, al mantener desfases exactos
de los objetos con respecto al punto
de referencia.
- Las cotas por coordenadas miden las
distancias perpendiculares desde un
punto de origen denominado punto
de referencia como, por ejemplo, el
agujero de una pieza. La acotación
por coordenadas evita los errores de
escala, al mantener desfases exactos
de los objetos con respecto al punto
de referencia.
- Cotas Angulares

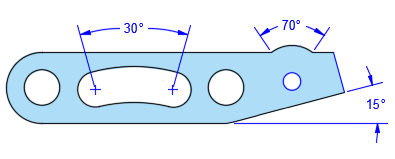

- Las cotas angulares miden el
ángulo formado por dos objetos
geométricos o tres puntos. De
izquierda a derecha, el ejemplo
muestra la cota angular creada
mediante un vértice y dos
puntos, un arco y dos líneas.
- Las cotas angulares miden el
ángulo formado por dos objetos
geométricos o tres puntos. De
izquierda a derecha, el ejemplo
muestra la cota angular creada
mediante un vértice y dos
puntos, un arco y dos líneas.
- Cotas Radiales

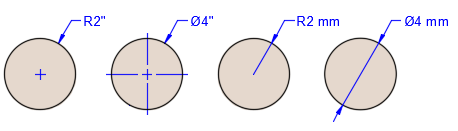

- Una cota radial mide el
radio o el diámetro de los
arcos y los círculos con un
eje o una marca de centro
opcionales.
- Una cota radial mide el
radio o el diámetro de los
arcos y los círculos con un
eje o una marca de centro
opcionales.
- Cotas Lineales

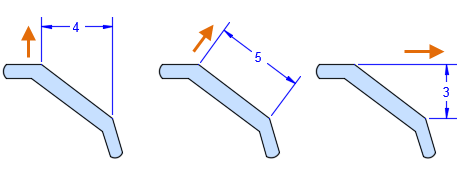

- Una cota lineal puede ser
horizontal, vertical o alineada.
Con el comando ACOTA puede
crear una cota alineada,
horizontal o vertical en
función de cómo el desplace el
cursor al colocar el texto.
- Una cota lineal puede ser
horizontal, vertical o alineada.
Con el comando ACOTA puede
crear una cota alineada,
horizontal o vertical en
función de cómo el desplace el
cursor al colocar el texto.
- Cotas de línea
base y continuas
