Dibujo normalizado
  1. Formas para dibujo normalizado.

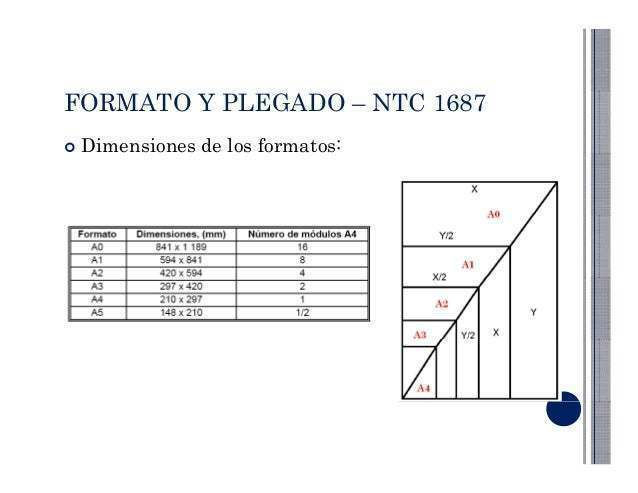

    1. las normas ICONTEC para los formato se basan en:
      1. NTC 1687
        1. NTC 1001
      2. Terminología del dibujo
        1. Norma técnica colombiana que trata sobre las terminologías usadas en el dibujo técnico NTC 1594
          1. Boceto: la primera representación grafica de una idea
            1. Esquema: representación grafica de una idea en la cual solo figura lo mas importante
              1. Croquis: representación grafica y definitiva de una idea y dimensionada
            2. Rotulado de planos.
              1. la norma tecnica colombiana de los rotulos normalizados de ajustan para los diferentes tamaños en los que se vallan a trabajar, como formatos normalizados NTC 1914
              2. Escalas.
                1. Normativa tecnica de dibujo NTC 1580, esta explica la ampliacion de las escalas.
                  1. Escala natural
                    1. Escala de ampliación
                      1. escala de reducción
                    2. Dibujo a mano alzada.
                      1. pueden ser aquellos que se efectuan sin dar uso a las erramientas digitales y herramientas para desarrollar lineas, curbaturas circunferencias, la accion se realiza a lapiz , con una mano el trazo echo a el pulzo.
                      2. Fundamentos CAD analitico.
                        1. es una base de datos geometricos, permite operar apartir de una interfaz grafica.

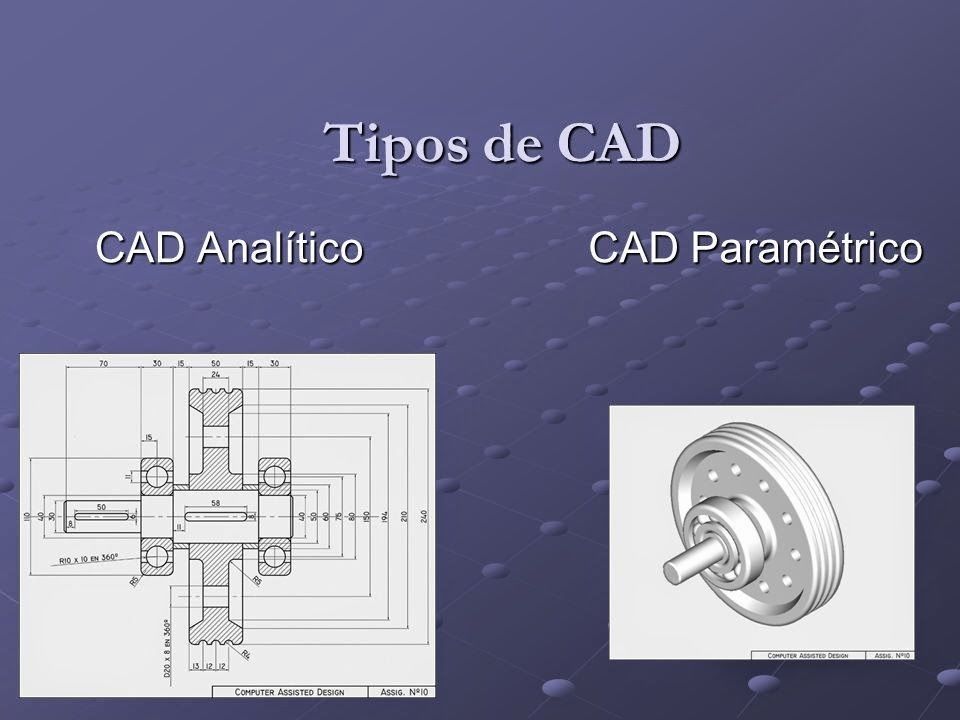

                          1. CAD parametrico
                            1. CAD analitico
                          2. Presentado por: Yordin David Ramirez Lopez. Grupo colaborativo: 212060_65
