LOS FLUIDOS
- Pueden ser
- Liquidos
- Gases
- Masa/Volumen
- Densidad
- Donde:
p=densidad
m=masa
v=volumen
- Donde:
p=densidad
m=masa
v=volumen

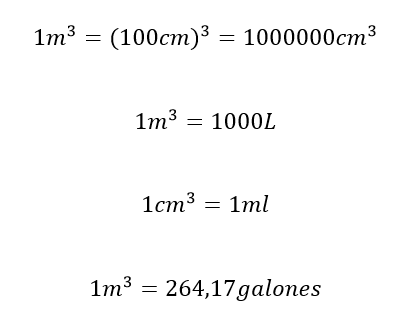

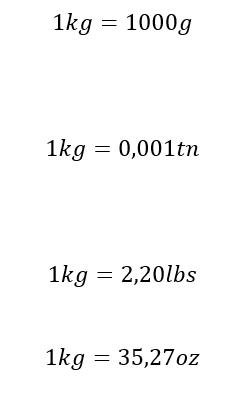

- Factores de conversión
- Masa
- Volumen
- Masa
- Factores de conversión
- Densidad
- Masa/Volumen
- Liquidos
- Principales Caracteristícas
- No tienen forma definida
- Adquieren la forma del recipiente
que los contiene
- Al aplicar fuerzas externas sobre
éstos se deforman
- No poseen coeficientes de fricción
cinética; solo de fricción estática
- No tienen forma definida
- Magnitud que caracteriza las fuerzas que ejerce un
fluido sobre el medio
- Presión (N/m2)
- Factores de conversión
- Donde:
P=Presión
F=fuerza
A=Area
- Factores de conversión
- Puede ser:
- Atmosférica
- Presión media de
la atmósfera a
nivel del mar
- Presión media de
la atmósfera a
nivel del mar
- Absoluta
- Presión real que se
ejerce sobre un fluido
- Presión real que se
ejerce sobre un fluido
- Manométrica
- Diferencia entre la presión
absoluta de un fluido y la
presión atmosférica
- Se mide mediante un Manómetro
- Se mide mediante un Manómetro
- Diferencia entre la presión
absoluta de un fluido y la
presión atmosférica
- Atmosférica
- Se ve afectada por la
profundidad

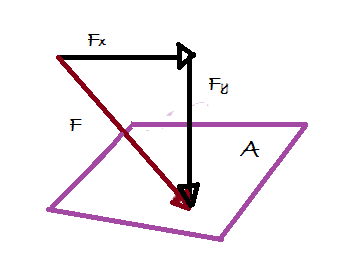

- Una fuerza F que actúe sobre una
superficie de área A
- Corresponde alas componentes paralela y
perpendicular de F a la superficie
- Corresponde alas componentes paralela y
perpendicular de F a la superficie
- Presión (N/m2)
- Propiedades
- 1. Un fluido en reposo no puede
ejercer una fuerza paralela a una
superficie.
- Se debe a la falta de rigidez del fluido
- Un fluido no puede permanecer en reposo si se aplican
fuerzas paralelas sobre él
- Se debe a la falta de rigidez del fluido

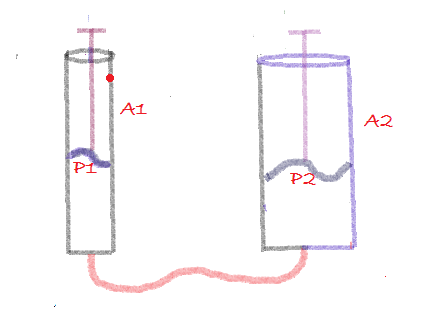

- 2. Ley de Pascal: La presión de un
fluido en reposo es la misma en todas
partes
- Se desprecia la gravedad, es decir
el peso del propio fluido
- Regida por la ecuación
- Donde:
F=fuerza
A=Area
- Donde:
F=fuerza
A=Area
- En dos puntos P y Q cualesquiera del fluido, la
presión es la misma
- Regida por la ecuación
- Se desprecia la gravedad, es decir
el peso del propio fluido
- 3. La presión de un fluido es la misma
para todos los puntos de igual
profundidad
- La diferencia de presión entre dos
puntos A y B, de profundidades
respectivas h1 y h2
- Donde:
P=presión
g=gravedad
h=altura
p=densidad
- Donde:
P=presión
g=gravedad
h=altura
p=densidad
- La diferencia de presión entre dos
puntos A y B, de profundidades
respectivas h1 y h2
- 1. Un fluido en reposo no puede
ejercer una fuerza paralela a una
superficie.
- Dinámica de
fluidos
- Estudia el
movimiento de los
fluidos
- Ecuación de
continuidad
- Donde:
V=velocidad
A=Area
- Donde:
V=velocidad
A=Area
- Ley de Conservación de masa

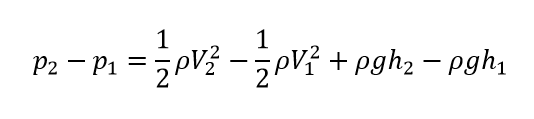

- Ecuación de
Bernoulli
- Donde:
P=presión
V=velocidad
p=densidad
g=gravedad
h=altura
- Donde:
P=presión
V=velocidad
p=densidad
g=gravedad
h=altura
- La energía de un
fluido permanece
constante al durante
su recorrido
- Flujo
- Viscocidad
- Grado de fricción
interna en el fluido
- Grado de fricción
interna en el fluido
- Fluido
ideal
- 1:Fluido no es
viscoso
- No se toma
en cuenta la
fricción
interna
- No se toma
en cuenta la
fricción
interna
- 2.Fluido
estable
- La velocidad del flujo
permanece constante en todos
sus puntos
- La velocidad del flujo
permanece constante en todos
sus puntos
- 3. fluidos es
incompresible
- Su densidad es
constante
- Su densidad es
constante
- 4: fluido
irrotacional
- Esto sucede cuando por ejemplo al colocar un
moneda en un fluido esta no gira alrededor de su
centro de masa
- Esto sucede cuando por ejemplo al colocar un
moneda en un fluido esta no gira alrededor de su
centro de masa
- 1:Fluido no es
viscoso
- Viscocidad
- Ecuación de
continuidad
- Estudia el
movimiento de los
fluidos
- Tensión
capilar
- Solo aplica a los liquidos
- Se genera una
resistencia para
aumentar su
superficie
- F=fuerza
y=gama
l=distancia
n= número
de caras(2)
- F=fuerza
y=gama
l=distancia
n= número
de caras(2)
- Solo aplica a los liquidos
- Principio de Arquimides
- La fuerza de empuje ejercida por un fluido
sobre un objeto es igual al peso del fluido
desplazado por el objeto
- Cuando el objeto
flota
- El volumen del fluido desplazado es el volumen
del objeto por debajo de la superficie del fluido
- El volumen del fluido desplazado es el volumen
del objeto por debajo de la superficie del fluido
- Cuando no
flota
- El volumen desplazado es igual al volumen del propio
objeto
- El volumen desplazado es igual al volumen del propio
objeto
- Regido por las
ecuaciones
- Donde:
P=presión
p=densidad
g=gravedad
h=altura
- Donde: Vdes=Volumen desplazado,
Vobj=Volumen del objeto,
pl=desidad liquido, pdes= densidad
liquido desplazado
- Donde:
P=presión
p=densidad
g=gravedad
h=altura
- Cuando el objeto
flota
- La fuerza de empuje ejercida por un fluido
sobre un objeto es igual al peso del fluido
desplazado por el objeto
- Comprobaciones experimentales de
propiedades (presión)
- Presiones
- Determinación de presión absoluta promedio de soplido
y succión
- Datos obtenidos experimentalmente de estudiantes de la
carrera de biología
- Datos obtenidos experimentalmente de estudiantes de la
carrera de biología
- Determinación de presión absoluta promedio de soplido
y succión
- Presiones

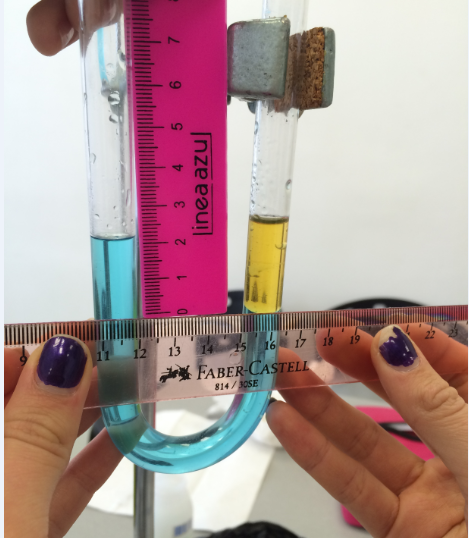

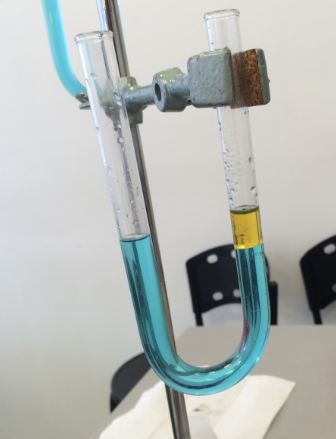

- Comprobaciones
experimentales de propiedades
(Tubo en U)
- Cálculo de la densidad del Aceite de
Almendras
- Datos Obtenidos
- Hagua= 2,4cm
Haceite=2,9cm
Pagua=1000kg/m3
- Hagua= 2,4cm
Haceite=2,9cm
Pagua=1000kg/m3
- Se emplean las
ecuaciones
- Resultados:
- Datos Obtenidos
- Cálculo de la densidad del Aceite de
Almendras

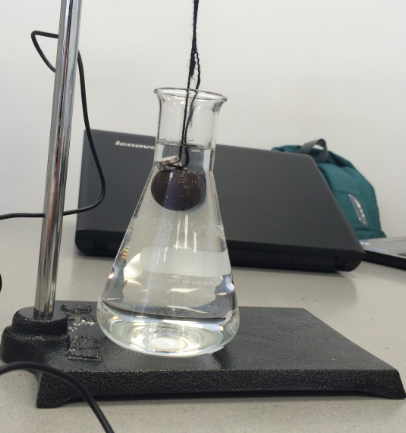

- Comprobaciones experimentales de
propiedades (Principio de
Arquímides)
- Calculo de la densidad de un anillo de tagua
- Datos obtenidos:
Fp=0,062N
Ft=0,017N
g=9,8m/s2
Pagua=1000kg/m3
- Se aplican las
ecuaciones
- Resultados

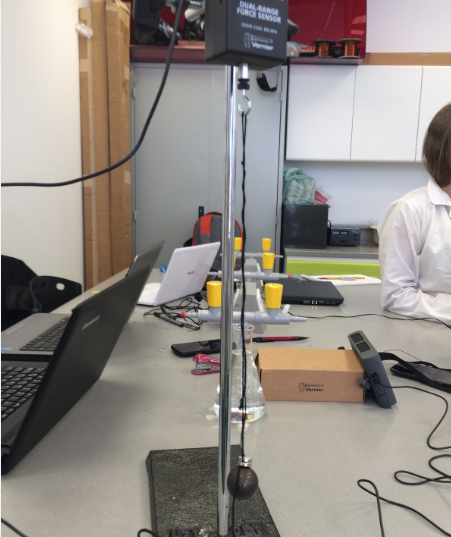

- Montaje
- Datos obtenidos:
Fp=0,062N
Ft=0,017N
g=9,8m/s2
Pagua=1000kg/m3
- Calculo de la densidad de un anillo de tagua
