Resistores

DE ONDE VEM?
1. EFEITO JOULE !
  1. Durante o movimento das partículas que formam a corrente elétrica, elas colidem com as partículas que compõem o material condutor e, por isso, perdem energia na forma de calor, isso representa uma resistência!
QUAIS SEUS EFEITOS?
1. Dissipação de energia na forma de calor
  1. Efeito Joule
  2. Potencia dissipada (resistencia R, ddp U, corrente i)
    1. R*i²
    2. U²/R
    3. U*i
2. Queda de potencial elétrico em circuitos
LEIS DE OHM
1. 1ª LEI DE OHM
  1. U = R*i
    1. U = Queda de tensão no resistor
    2. R = Resistência do Resistor
      1. Unidade: ohm
    3. i = Corrente elétrica que passa no resistor

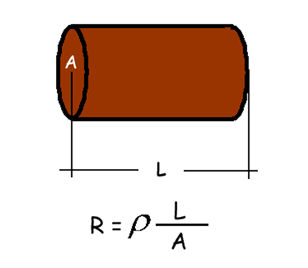

2. 2ª LEI DE OHM
  1. R = p * L /A
    1. p = Resistividade elétrica do material
      1. Característica do material
    2. L = Comprimento do material que passa corrente
    3. A = Área de secção transversal do material, pelo qual passa corrente
3. Válidas apenas para resistores ohmicos (a maioria, geralmente os caem em questoes de vestibular sao ôhmicos)
ASSOCIAÇÃO DE RESISTORES

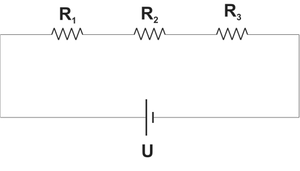

1. SÉRIE
  1. Quando ambos estão submetidos a mesma CORRENTE
  2. Req = R1 + R2 + R3 + ...
    1. Ou seja, basta somar todas as resistências =)
2. PARALELO
  1. Quando ambos estão submetidos a mesma ddp (diferença de potencial)
  2. 1/Req = 1/R1 + 1/R2 + 1/R3 + ...
    1. Ou seja, o inverso da resistência equivalente é a soma dos inversos de cada resistência
