UNIDAD 2 – DIBUJO PROYECTIVO
Giovanni Osorio_Grupo 212060_51
Periodo B-2016
- FORMATOS NORMALIZADOS
- Los formatos es un tamaño de un papel en orden
a sus dimensiones de largo y ancho.

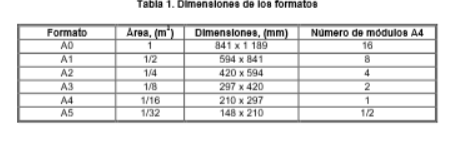

- Se tiene en cuenta la tabla de dimensiones de formatos
- Se tiene en cuenta la tabla de dimensiones de formatos
- Fuentes: NTC1687
- Los formatos es un tamaño de un papel en orden
a sus dimensiones de largo y ancho.
- LÍNEAS NORMALIZADAS
- Fuentes: NTC 1777
- La lineas normalizadas son el elemento del que nos servimos para
confeccionar un dibujo técnico.

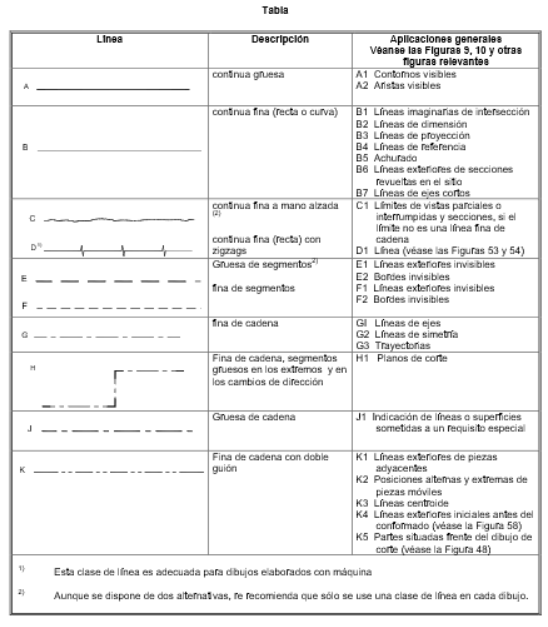

- Diferentes tipos de
lineas
- Diferentes tipos de
lineas
- Fuentes: NTC 1777
- ESCALAS NORMALIZADAS
- La escala es una relación existente entre la
dimensión lineal de un elemento de un
objeto, tal como se representa en el
dibujo y la dimensión real del mismo
elemento.
- Las escalas pueden ser de tres tipos:
- Natural
- Ampliación
- Reducción

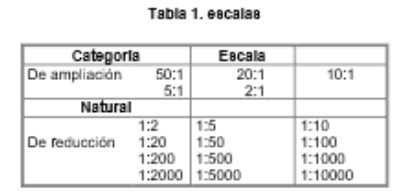

- Tabla de escalas
- Natural
- Se recomienda
- El uso de ciertos valores
normalizados con objeto de
facilitar la lectura de
dimensiones

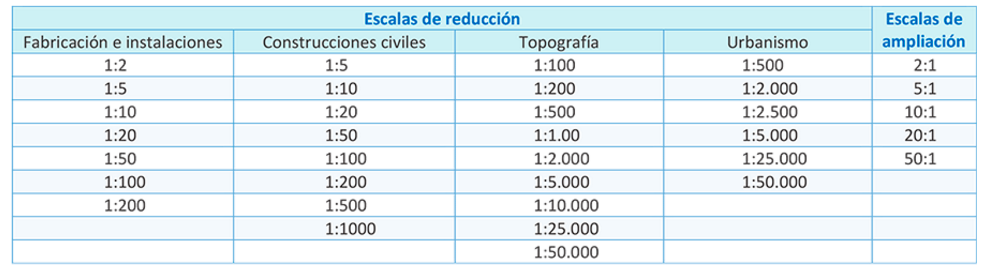

- mediante el uso de reglas o
escalímetros como se muestra en la
siguiente tabla:
- mediante el uso de reglas o
escalímetros como se muestra en la
siguiente tabla:
- El uso de ciertos valores
normalizados con objeto de
facilitar la lectura de
dimensiones
- Formula de la escala:
- Las escalas pueden ser de tres tipos:
- Fuentes: NTC 1580
http://www.dibujotecnico.com
- La escala es una relación existente entre la
dimensión lineal de un elemento de un
objeto, tal como se representa en el
dibujo y la dimensión real del mismo
elemento.
- VISTAS
- Las vistas son proyecciones
ortogonales de un objeto o del
mismo sobre 6 planos, dispuestos
en forma de cubo, según las
distintas direcciones desde donde se
mire.
- Selección de vistas
- Usar la vista que proporcione
mejor información sobre un objeto
, como vista de frente o principal
- Usar la vista que proporcione
mejor información sobre un objeto
, como vista de frente o principal
- Denominación de las vistas
- Vista en dirección A: Vista de frente
- Vista en dirección B: Vista superior
- Vista en dirección C: Vista
Izquierda
- Vista en dirección D: Vista
derecha
- Vista en dirección E: Vista Inferior
- Vista en dirección F: Vista posterior
- Vista en dirección F: Vista posterior
- Vista en dirección E: Vista Inferior
- Vista en dirección D: Vista
derecha
- Vista en dirección C: Vista
Izquierda
- Vista en dirección B: Vista superior
- Representación de las dimensiones
- Vista en dirección A: Vista de frente
- Existen
diferentes vistas
como:
- Vistas Auxiliares
- Las vistas auxiliares se usan cuando
una superficie inclinada tiene
características importantes, que
deben mostrarse claramente y sin
distorsión
- Es dibujada paralela a la
línea del borde

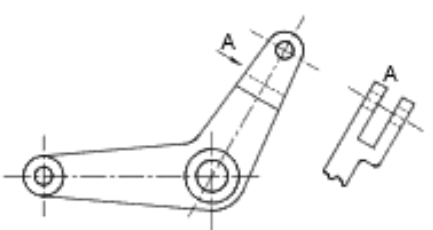

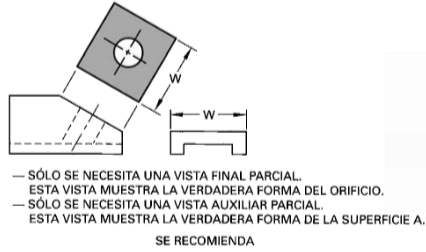

- Ejemplo de vista auxiliar:
- Ejemplo de vista auxiliar:
- Es dibujada paralela a la
línea del borde
- Las vistas auxiliares se usan cuando
una superficie inclinada tiene
características importantes, que
deben mostrarse claramente y sin
distorsión
- Vistas
Parciales
- La vistas parciales se usan
cuando las vistas completas
no mejoran la información
necesaria.
- Deberá estar cortada por
línea punteada o por
líneas rectas en zigzag
- Ejemplo de vista Particular:
- Ejemplo de vista Particular:
- Deberá estar cortada por
línea punteada o por
líneas rectas en zigzag
- La vistas parciales se usan
cuando las vistas completas
no mejoran la información
necesaria.
- Vistas
Locales
- La vistas locales se usa cuando se trata de
objetos simétricos y es dibujada
con proyección del tercer
angulo

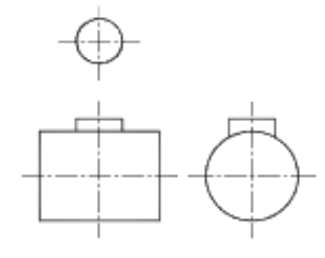

- Ejemplo de vista locales
- Ejemplo de vista locales
- La vistas locales se usa cuando se trata de
objetos simétricos y es dibujada
con proyección del tercer
angulo
- Vistas Auxiliares
- Selección de vistas
- Fuentes: NTC 1777
http://www.dibujotecnico.com. diseño en
ingeniería Cecil Jensen Cap7
- Las vistas son proyecciones
ortogonales de un objeto o del
mismo sobre 6 planos, dispuestos
en forma de cubo, según las
distintas direcciones desde donde se
mire.
- CORTE
- El corte es la representación de una pieza, se elimina parte de
la misma, con objeto de clarificar y hacer más sencilla
su representación y acotación.

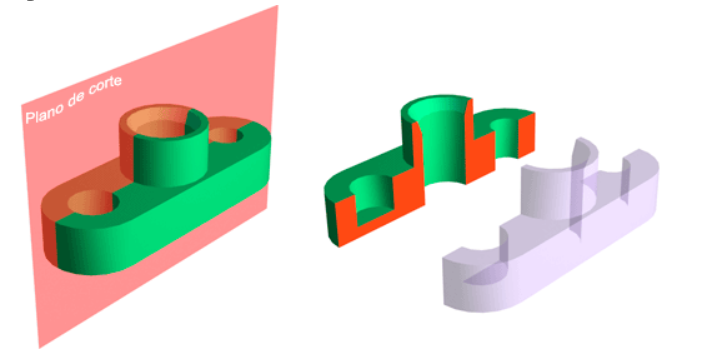

- Ejemplo del corte
- El corte es la representación de una pieza, se elimina parte de
la misma, con objeto de clarificar y hacer más sencilla
su representación y acotación.
- SECCIONES
- Las secciones son una Intersección del plano de corte con la pieza
- Ejemplo de secciones
- Las secciones son una Intersección del plano de corte con la pieza
- ROTURAS
- Cuando se trata de dibujar
objetos largos y uniformes, se
suelen representar
interrumpidos por líneas de
rotura

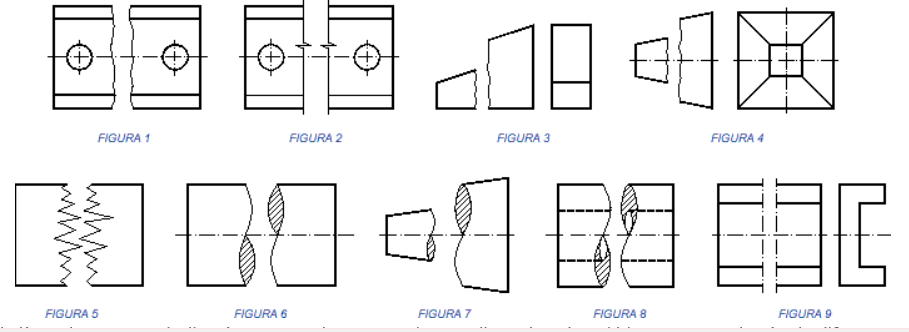

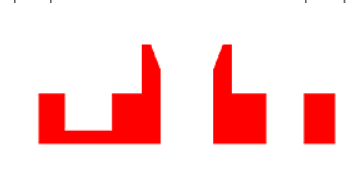

- Ejemplo de Roturas
- Cuando se trata de dibujar
objetos largos y uniformes, se
suelen representar
interrumpidos por líneas de
rotura
