DIBUJO NORMALIZADO

TERMINOLOGIA DE DIBUJO
1. NTC (1980) 1594 DIUJO TECNICO TERMINOLOGIA
  1. TERMINOS PARTICULARES
    1. DIBUJO DE UN PROYECTO
    2. DIBUJO DE ENSAMBLE
    3. DIBUJO DE OPERACION
    4. DIBUJO DE DEFINICION
    5. DIBUJO DE ILUSTRACION DE TEXTO TECNICO
    6. ESQUEMA
    7. GRAFICA
    8. BOCETO
    9. CROQUIS
    10. DIBUJO TECNICO
2. NTC (1997)1912 DOCUMENTACION TECNICA DE PRODUCTO
  1. TERMINOS GENERALES
    1. PLANTA
    2. DIAGRAMA
    3. NOMOGRAMA
    4. CROQUIS
    5. ELEVACION
    6. VISTA
    7. TIPIS DE DIBUJO
      1. PLANO DE BLOQUE
      2. DIBUJO DE EMSAMBLE
      3. DIBUJO DE PROYECCION
      4. DIBUJO DE DISPOCISION
FORMATOS DE PAPEL NORMALIZADO
1. NORMA UNE 1026-283 ISO 5457
  1. DIMENSIONES
  2. PLEGADO
  3. MARGENES
    1. CUADRO DE ROTULACION
    2. SEÑALES DE ORIENTACION
    3. GRADUACION METRICA DE REFERENCIA
ROTULACION DE PLANOS
1. REGLA DE DIVISION
  1. REGLA DE SEMEJANZA
  2. REGLA DE REFERENCIA

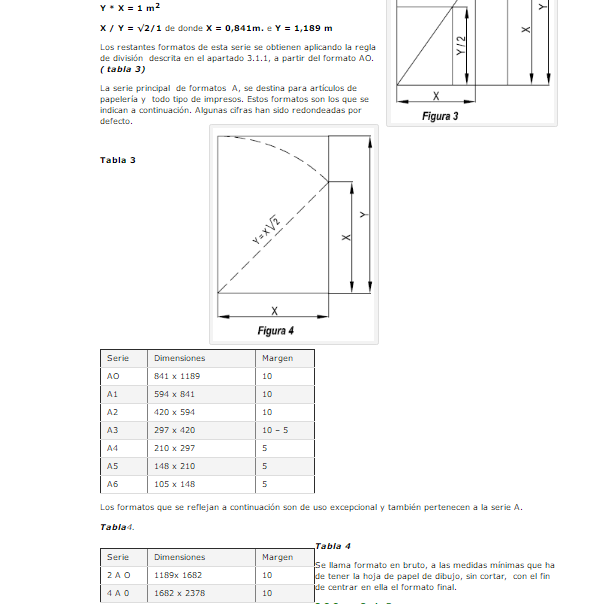

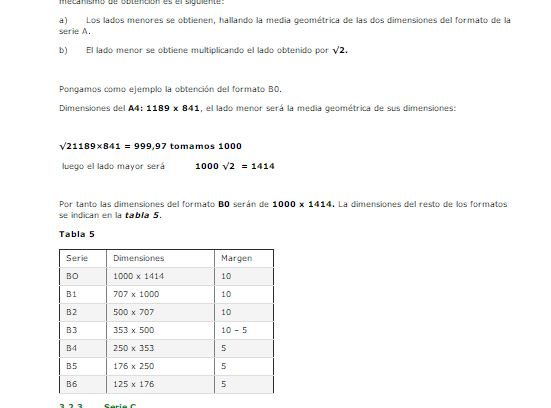

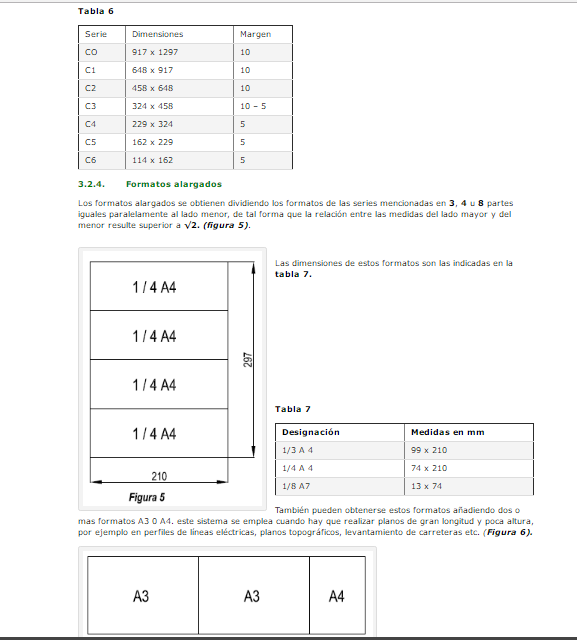

2. SERIES DE FORMATOS
  1. SERIE A
  2. SERIE B
  3. SERIE C
ESCALAS
1. https://www.youtube.com/watch?v=CCws6pNPSis
ELAVORACION DE CROQUIS
1. PLANOS DE FABRICACION
  1. VISTAS
  2. COTAS
2. CUBO DE PROYECCIONES
3. SIGNOS DE MECANIZACION
DIBUJO DE INGENIERIA GRUPO: 212060A_360 PRESENTADO: JHONATAN ELIAS RAMIREZ USECHE
