Unidad III Dibujo de conjunto
- Dibujo despecie de un conjunto
- Son los planos que plasman las partes de un objeto
con la finalidad de la fabricación individual de cada
pieza, esta acción se puede definir afirmando que el
despiece como el conjunto de planos de las piezas a
fabricar de un conjunto.
- ¿Cómo se representa?
- Para representar un dibujo técnico de un
despiece, se deben realizar previamente las vistas
en su determinado organizacion, cortes, seciones
hay que suministrar toda la información
dimensional de la pieza referente a medidas de
cada una de las piezas que la componen (x,y,z). De
igual manera necesita cotas y tolerancias y hay
que señalar los acabados superficiales,
representar las líneas normalizadas. El plano
debe tener un formato definido, el
correspondiente rotulado.
- Para representar un dibujo técnico de un
despiece, se deben realizar previamente las vistas
en su determinado organizacion, cortes, seciones
hay que suministrar toda la información
dimensional de la pieza referente a medidas de
cada una de las piezas que la componen (x,y,z). De
igual manera necesita cotas y tolerancias y hay
que señalar los acabados superficiales,
representar las líneas normalizadas. El plano
debe tener un formato definido, el
correspondiente rotulado.
- ¿Cómo se representa?
- Son los planos que plasman las partes de un objeto
con la finalidad de la fabricación individual de cada
pieza, esta acción se puede definir afirmando que el
despiece como el conjunto de planos de las piezas a
fabricar de un conjunto.
- Dibujo de conjunto
- El dibujo de conjunto ofrece una visión general del
objeto a construir de esta manera se tiene la
posibilidad de ver las distintas piezas del objeto que
lo constituye, para que sea posible el montaje del
objeto, por esta razón se representa un mecanismo
o maquina en su totalidad con el fin de generar una
idea global del mecanismo
- ¿Como se representa?
- En los dibujos de conjunto deben verse todas las piezas
que lo componen, para que pueda ser representado de
manera correcta se dibujan las vistas, cortes y roturas
con el fin de conocer el funcionamiento del conjunto
para identificar aunque sea parcialmente cada una de las
piezas de conjunto para referenciarlas con una marca.
- En los dibujos de conjunto deben verse todas las piezas
que lo componen, para que pueda ser representado de
manera correcta se dibujan las vistas, cortes y roturas
con el fin de conocer el funcionamiento del conjunto
para identificar aunque sea parcialmente cada una de las
piezas de conjunto para referenciarlas con una marca.
- ¿Como se representa?
- El dibujo de conjunto ofrece una visión general del
objeto a construir de esta manera se tiene la
posibilidad de ver las distintas piezas del objeto que
lo constituye, para que sea posible el montaje del
objeto, por esta razón se representa un mecanismo
o maquina en su totalidad con el fin de generar una
idea global del mecanismo

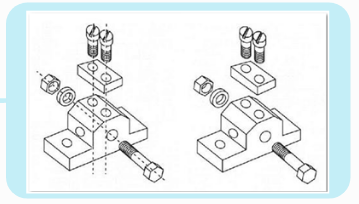

- Dibujo de conjunto en explosiòn
- Tiene como objetivo señalar en forma organizada
y exacta la secuencia de las piezas del objeto que
constituyen un conjunto, permitiendo con ello a
cualquier operario realizar un desarme y
finalmente, realizar la reparación o rearmar el
conjunto del objeto siguiendo la información del
plano.
- ¿Cómo se representa?
- Para comprender de manera más clara la
representación de un objeto en la
perspectiva de explosión me permito
especificar el tema por medio de un ejemplo
- Montaje de rodamiento esférico en dirección vertical, encontramos el despiece de la capsula (1) y la base
(2) que nos permiten acceder al rodamiento. De igual manera se observa que para acceder al rodamiento
hay que actuar sobre los tornillos de unión (3) que fijan la capsula a la base del soporte y apoyo. En
dirección horizontal aparecen explosionados y en el correcto orden de inserción, el total de los elementos
de montaje. La junta de bloque (4) , el asiento conico sobre el collarin del rodamiento (5) aradela y sellada
anillo reten /estabilizador (7) y precinto laberintico simple(8).
- Montaje de rodamiento esférico en dirección vertical, encontramos el despiece de la capsula (1) y la base
(2) que nos permiten acceder al rodamiento. De igual manera se observa que para acceder al rodamiento
hay que actuar sobre los tornillos de unión (3) que fijan la capsula a la base del soporte y apoyo. En
dirección horizontal aparecen explosionados y en el correcto orden de inserción, el total de los elementos
de montaje. La junta de bloque (4) , el asiento conico sobre el collarin del rodamiento (5) aradela y sellada
anillo reten /estabilizador (7) y precinto laberintico simple(8).
- Para comprender de manera más clara la
representación de un objeto en la
perspectiva de explosión me permito
especificar el tema por medio de un ejemplo
- ¿Cómo se representa?
- Tiene como objetivo señalar en forma organizada
y exacta la secuencia de las piezas del objeto que
constituyen un conjunto, permitiendo con ello a
cualquier operario realizar un desarme y
finalmente, realizar la reparación o rearmar el
conjunto del objeto siguiendo la información del
plano.
- PLM
- La gestión del ciclo de vida de
productos, en ingles product
lifecycle management (PLM), es el
proceso que administra el ciclo de
vida completo de un producto
desde su concepción, pasando por
su diseño y fabricación, hasta su
servicio y eliminación
- Presentado por: Maria Camila Lòpez
Grupo: 76 Tutor: William Càceres
UNAD Periodo: 17-1
- Presentado por: Maria Camila Lòpez
Grupo: 76 Tutor: William Càceres
UNAD Periodo: 17-1
- La gestión del ciclo de vida de
productos, en ingles product
lifecycle management (PLM), es el
proceso que administra el ciclo de
vida completo de un producto
desde su concepción, pasando por
su diseño y fabricación, hasta su
servicio y eliminación
- CAD
- Plataforma cad paramétrica
desarrollada por casa francesa
Dassault Sistems para proporcionar
apoyo desde la concepción del
diseño hasta la producción y análisis
de productos.

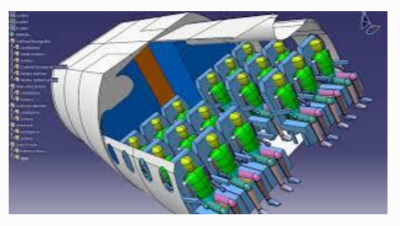

- CATIA
- Es una solución completa de software para
diseño y desarrollo de productos 3D y PL, el
programa es usado en la industria
automotriz, aeroespacial por ingenieros y
diseñadores, está orientado a diseño
avanzado de proyectos, su aplicación
principal es el modelado avanzado de sólidos,
superficies, ensamble, producción de
dibujos, manufactura y análisis
- Es una solución completa de software para
diseño y desarrollo de productos 3D y PL, el
programa es usado en la industria
automotriz, aeroespacial por ingenieros y
diseñadores, está orientado a diseño
avanzado de proyectos, su aplicación
principal es el modelado avanzado de sólidos,
superficies, ensamble, producción de
dibujos, manufactura y análisis
- CATIA
- Plataforma cad paramétrica
desarrollada por casa francesa
Dassault Sistems para proporcionar
apoyo desde la concepción del
diseño hasta la producción y análisis
de productos.
