PUENTE DE KELVIN
- PUENTE DE KELVIN O THOMPSON
- El puente Kelvin es una modificación del Wheatstone y proporciona un gran incremento en la
exactitud de las mediciones de resistencias de valor bajo, y por lo general inferiores a 1 ohm.
Considérese el circuito puente de la figura, donde Ry representa la resistencia del alambre de
conexión de R3 a Rx . Son posibles dos conexiones del galvanómetro, en el punto m ò en el punto n.
Cuando el galvanómetro se conecta en el punto m, la resistencia Ry del alambre de conexión se
suma a la desconocida Rx, resultando una indicación por arriba de Rx.
- Cuando la conexión se hace en el punto n, Ry se suma a la rama del puente R3 y el resultado de la
medición de Rx será menor que el que debería ser, porque el valor real de R3 es más alto que su
valor nominal debido a la resistencia Ry. Si el galvanómetro se conecta en el punto p, entre m y n, de
tal forma que la razón de la resistencia de n a p y m a p iguale la razón de los resistores R1 y R2
- (Rnm=R1)/(Rmp=R2) (1) La ecuacion de equilibrio para el puente da: Rx+Rnp=R1/R2 (R3+Rmp) (2) Al
sustituir la ecuacion (1)en la , se tiene Rx+R1/(R1+R2) Ry=R1/R2(R3+R2/(R1+R2) Ry)
- (Rnm=R1)/(Rmp=R2) (1) La ecuacion de equilibrio para el puente da: Rx+Rnp=R1/R2 (R3+Rmp) (2) Al
sustituir la ecuacion (1)en la , se tiene Rx+R1/(R1+R2) Ry=R1/R2(R3+R2/(R1+R2) Ry)
- La capacidad de medir la resistencia demanera precisa es la clave para conseguirmedidas de
termometría de precisión, Lamedida de la resistencia se hace a través deun puente de medida en el
que se compara la resistencia a medir con una cuyovalor se conoce casi exactamente y es muy
constante frente a variaciones de latemperatura. Dicho puente puede ser excitado usando corriente
alterna (CA)(excitación senoidal), o corriente continua (CC) y ambas tienen sus ventajas y
susinconvenientes. La ventaja fundamental de la tecnología de CC es simplicidad ycon lo cual un
coste más económico. En términos de prestaciones, la tecnología deCA siempre es mejor, y es la que
se elige siempre que se requieran medidas másprecisas y exactas. Las razones por las cuales los
puentes de CA ofrecen mejoresresultados vienen de principios físicos fundamentales asociados con
la medida y laimplementación de los dispositivos que conforman el puente de medida
- Puente Doble Kelvin
- El termino puente doble se usa debido a que el circuito contiene un segundo juego de tramas de
relación figura 5-5. Este segundo conjunto de ramas, marcadas a y b en el diagrama, se conectan al
galvanómetro en el punto p con el potencial apropiado entre m y n, lo que elimina el efecto de la

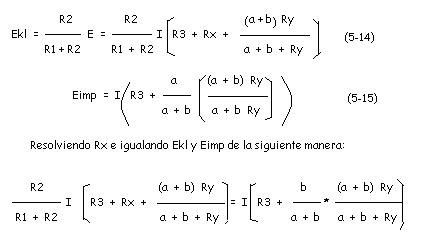

resistencia Ry. Una condición establecida inicialmente es que la relación de la resistencia de a y b
debe ser la misma que la relación de R1 y R2. La indicación del galvanómetro sera cero cuando el
potencial en k sea igual al potencial en p, o cuando Ekl = Eimp, donde.
- El termino puente doble se usa debido a que el circuito contiene un segundo juego de tramas de
relación figura 5-5. Este segundo conjunto de ramas, marcadas a y b en el diagrama, se conectan al
galvanómetro en el punto p con el potencial apropiado entre m y n, lo que elimina el efecto de la
resistencia Ry. Una condición establecida inicialmente es que la relación de la resistencia de a y b
debe ser la misma que la relación de R1 y R2. La indicación del galvanómetro sera cero cuando el
potencial en k sea igual al potencial en p, o cuando Ekl = Eimp, donde.
- El puente Kelvin es una modificación del Wheatstone y proporciona un gran incremento en la
exactitud de las mediciones de resistencias de valor bajo, y por lo general inferiores a 1 ohm.
Considérese el circuito puente de la figura, donde Ry representa la resistencia del alambre de
conexión de R3 a Rx . Son posibles dos conexiones del galvanómetro, en el punto m ò en el punto n.
Cuando el galvanómetro se conecta en el punto m, la resistencia Ry del alambre de conexión se
suma a la desconocida Rx, resultando una indicación por arriba de Rx.
