Question 1
Question

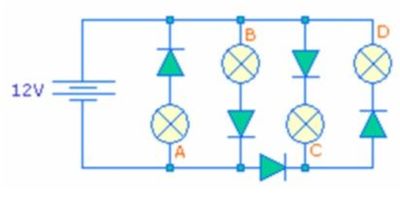

No circuito abaixo, a lâmpada que acenderá é a:
Answer
-
Lâmpada A.
-
Lâmpada B.
-
Lâmpada C.
-
Lâmpada D.
Question 2
Question

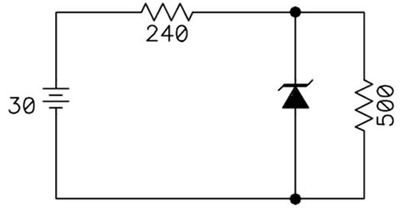

Determine aproximadamente as correntes nos resistores do circuito ao lado: Dado Vz = 12 V.
Answer
-
75 mA e 24 mA
-
25 mA e 5 mA
-
10 mA e 3 mA
-
45 mA e 12 mA
Question 3
Question

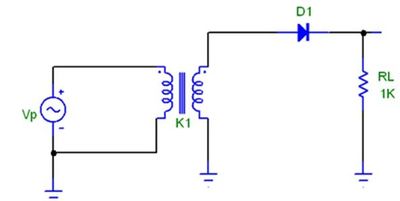

Sendo o valor eficaz da tensão fonte que alimenta o retificador meia onda de Vef = 12 V e um diodo de silício. Determine a tensão média na carga RL?
Answer
-
4,7 Vdc
-
3 Vdc
-
2,8 Vdc
-
8,3 Vdc
Question 4
Question
Se mantivermos a mesma tensão no secundário e o mesmo valor de filtro, qual dos retificadores abaixo tem menor ondulação?
Answer
-
de onda completa
-
Em ponte com um diodo aberto
-
de meia onda
-
N.D.A
Question 5
Question

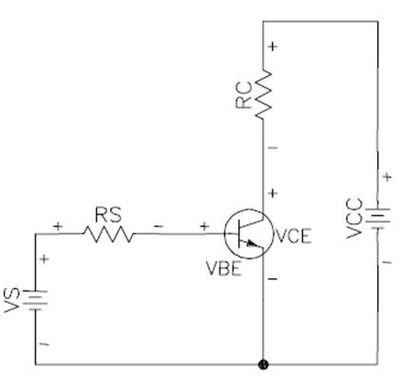

Analise o circuito com transistor ao lado e calcule o valor da corrente de base. Dados:
Vs =15V
Vcc = 30 V
Βcc = 200
Rs = 2MΩ
Rc = 5kΩ
Vbe = 0,7V
Answer
-
476,6 uA
-
715 uA
-
238,3 uA
-
357,5 uA
Question 6
Question

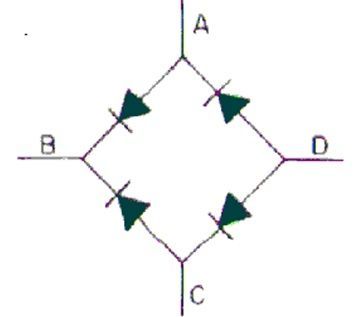

No retificador representado abaixo, a corrente alternada será aplicada nos bornes:
Answer
-
A e E
-
C e D
-
A e C
-
B e D
Question 7
Question
A tensão na carga é praticamente constante quando o diodo zener está:
Answer
-
Operando na região de saturação
-
Operando na região ativa
-
Diretamente polarizado
-
Inversamente polarizado
Question 8
Question

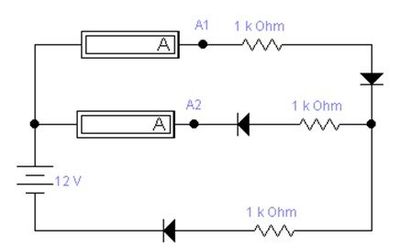

Analise o circuito ao lado. Calcule a corrente nos amperímetro situado nos pontos A1 e A2 respectivamente. Diodo de Silício.
Marque a opção correta:
Answer
-
10,6 mA e 0A
-
3,0 mA e 5 mA
-
5,3 mA e 0A
-
8,2 mA e 10 mA
Question 9
Question

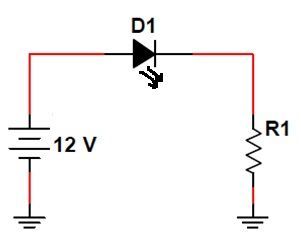

Projetar a resistência em série com um led de 25 mA / 1,8 V alimentado em 12 V.
O valor desse resistor será de:
Answer
-
408 ohm
-
555 ohm
-
666 ohm
-
888 ohm
