Zahlendarstellung 32 Bit sind... 4 Byte/2 Word 4 Byte/1 Double-Word 4 Byte/8 Nibble
Das BCD Zahlensystem... benötigt 4 Bit zur Darstellung einer Stelle
Festkommazahlen haben ein Komma-Bit
Negative Binärzahlen 1.haben ein Vorzeichenbit mit dem Wert 1 2. werden mittels Zweierkomplement dargestellt
Eine Binärzahl mit 4 Stellen... entspricht einer Stelle im Hexadezimalsystem
In einer Zweierkomplement-Darstellung... ist das höchstwertige Bit das Vorzeichenbit
In einer Zweierkomplement-Darstellung... Ist die Zahl „0“ nicht darstellbar
Die Regel von De Morgan... 1. dient zur Umwandlung von UND-Schaltungen in ODER-Schaltungen 2. dient zur Umwandlung von ODER-Schaltfunktionen in UND-Schaltfunktionen
Minterme werden... 1. werden zur Aufstellung der konjuktiven Normalform gebildet 2. zur Aufstellung der disjunktiven Normalform gebildet
Eine zweistellige NAND-Schaltfunktion... invertiert die Eingangssignale ist nur dann gleich 0, wenn beide Eingänge 1 sind
Eine zweistellige NOR-Schaltfunktion... ist nur dann gleich 1, wenn beide Eingänge 0 sind
Von einem NAND Glied mit 4 Eingängen werden nur 2 benötigt. Die beiden unbenutzten Eingänge... 1. werden auf HIGH (1) gelegt 2. werden mit je einem der beiden restlichen Eingänge verbunden
Von einem NAND Glied mit 4 Eingängen werden nur 2 benötigt. Die beiden unbenutzten Eingänge... werden auf HIGH (1) gelegt werden mit je einem der beiden restlichen Eingänge verbunden
Von einem NOR-Glied mit 4 Eingängen werden nur 2 benötigt. Die beiden unbenutzen Eingänge... bleiben unbelegt werden auf LOW (0) gelegt

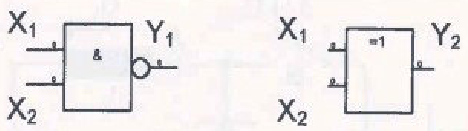

Für welche Eingangskombination ergeben sich bei den beiden Elementen die gleichen Ausgangszustände? X1=1 X2=1 X1=1 X2=0 X1=0 X2=1

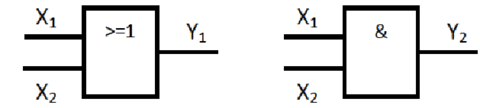

Für welche Eingangskombinationen ergeben sich bei den beiden Elementen die gleichen Ausgangszustände X1=0 X2=0 X1=1 X2=1
Der Ausgang eines Antivalenzgliedes mit 2 Eingängen ist logisch HIGH, wenn... ein Eingang logisch HIGH, der andere logisch LOW ist

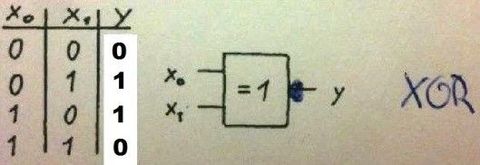

Antivalenzschaltung
Der Ausgang eines Äquivalenzgliedes mit 2 Eingängen ist logisch HIGH, wenn... beide Eingänge logisch HIGH sind beide Eingänge logisch LOW sind

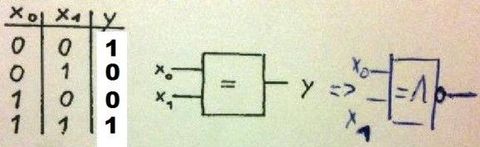

Äquivalenzschaltung
Digitale Signalverläufe... werden durch Abtastung gebildet sind betragsmäßig und zeitlich quantisiert

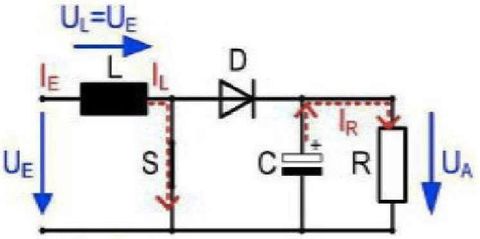

DC-DC-Konverter: Zeichnen Sie die Schaltung eines Hochsetzstellers (BOOST-Konverter)

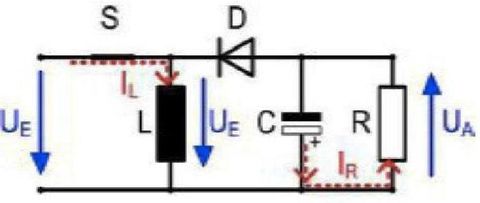

DC-DC-Konverter: Zeichnen Sie die Schaltung eines Tief-Hochsetzstellers (BUCK-BOOST Konverter)

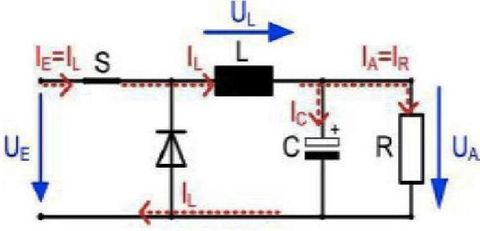

DC-DC-Konverter: Zeichnen Sie die Schaltung eines Tiefsetzstellers (BUCK-Konverter)
Bandlücke trennt das Leitungsband vom Valenzband
Die Leitfähigkeit von Halbleitern wird durch die... Anzahl der Leitungselektronen bestimmt
Energiebänder im Halbleiter... beschreiben unterschiedliche energetische Zustände von Ladungsträgern
Halbleiter können Strom in Form von Löchern oder Leitungselektronen führen
Halbleitermaterialien Silizium weist 4 Bindungselektronen auf
Im Halbleiter bedeutet der Begriff Loch... 1. eine Fehlstelle eines Bindungselektrons 2. eine unbesetzte Stelle im Valenzband
In welchem Bereich wird eine Zenerdiode betrieben? 1. U>0,I>0 2. U<0, I<0
Diode? Durchbruch einer Diode tritt bei U<0 und I<0 auf
Dotierung? 1. Dotierung ist der gezielte Einbau von Fehlern im Halbleiterkristall 2. n-Dotierung wird durch den Einbau von Donatoren erzielt 3. Für n-Dotierung werden Valenzelektronen verwendet 4. Akzeptoratome werden auch als Löcher bezeichnet
Feldeffekt-Transistor? Das Verhalten von Feldeffekt-Transistoren wird durch die Gate-Source Spannung bestimmt
Beim Feldeffekttransistor (FET)... unterscheidet man selbstsperrende und selbstleitende Typen
Ein Sperrschicht-FET mit p-Kanal wird... mit positiver Gate-Source Spannung angesteuert
PN-Übergang mit äußerer Spannung: Spannung in Sperrrichtung vergrößert seine Raumladungszone
PN-Übergang: Akzeptoratome innerhalb der Raumladungszone haben eine negative Gesamtladung
Zeichne das Schaltsymbol eines pnp-Bipolartransistors samt Bezeichnung der Anschlüsse! - Emitter (E); - Basis (B); - Kollektor (C)
Bipolartransistor Ic/Ib
Thyristor 1) Thyristoren werden über einen Gateimpuls "gezündet" 2) Thyristoren sind aus 4 halbleitenden Schichten aufgebaut und besitzen 3 Anschlüsse(Anode, Kathode, Gate)
OVP-Schaltung: Zeichne die Schaltung eines Elektrometerverstärkers. Ergänze die Abbildung und markiere die Eingänge des OPV (+ und -)!
