| Question | Answer |
| Erkläre die Begriffe Überstau und Überflutung | Überstau: Wasser auf Straßen, aber keine Schäden Überflutung: Verbunden mit Schäden (vollgelaufene Keller etc.) |
| Welche Schritte sind bei der hydrodynamischen Berechnung einer Anlage vorzunehmen? | 1. Grundlagenermittlung 2. Plausibilisierungsprüfung 3. Plausibilisierung |
| Welche Schritte werde für die Grundlagenermittlung (hydrodynamische Berechnungen) vorgenommen? | 1 - Auswertung der Eigenveranlagerung 2 - Abgleich der Kanalkataster 3 - Digitalisierung von Einzugsflächen 4 - Einarbeitung von Prognoseflächen 5 - Ortbegehung 6 - Ortsbezogener Niederschlag |
| Welche Fehlerquellen sind bei der Grundlagenermittlung (hydrodynamische Berechnungen) gegeben? | - Datenübertragung unvollständig - Erfassungsfehler - Datenlücken - Zahlendreher |
| Wie wird die Plausibilisierungsprüfung bei hydrodynamischen Berechnungen (mit Software) durchgeführt? | - optische Kontrolle während der Bearbeitung am PC - gezielte Datenabfragen in Datenbank - Datenüberprüfung im hydrodynamischen Berechnungsprogramm - Verschneiden von Kanaldaten und Karten in GIS |
| Welche Berechnungen werden bei Planungen von Abwasseranlagen/Netzen durchgeführt? | - Bestandsrechnungen (Ist-Zu-Stand) - Prognoserechnungen (mögliche Überflutungen bei bestimmten Regenereignissen) - Sanierungsrechnungen (Überprüfung: Verringerung der Überflutungsberechnungen durch Deiche, Querschnittsvergrößerung von Kanälen) |
| Welche mögliche Maßnahmen kommen bei Planung von Hochwasserschutz in Betracht? | - Querschnittsvergrößerung von Kanälen - Entlastungen durch Netzverknüpfungen (Umleitungen) - Optimierung von Sonderbauwerke (Deiche) |
| Kanalzustanderfassung Welche Maßnahmen werden bei Optimierung von Kanalnetzen gegen Überflutungen etc. realisiert? | - Verknüpfung/Vermaschung vom Kanalnetz - Verschiebung hydraulischer Schwerpunkte (durch Abmauerung) - Retention im Netz |
| Wie wird die Erarbeitung des Sanierungskonzeptes vorgenommen? | 1. Reduzierung des Abflusses: Abkopplung von Flächen (Versickerungsanlagen, Entsiegelung undurchlässiger Flächen, Reaktivierung natürlicher Grabensysteme) 2. Grundsatz der Planung: Ganzheitliche Planung unter Berücksichtigung verschiedener Randbedingungen (geplante Maßnahmen Dritter, bauliche Zustand des Netzes, Hydraulische Leistungsfähigkeit des Netzes) |
| Abwasserbehandlungsanlagen Welche Abwasserbehandlungsanlagen gibt es? Ordne nach Misch- und Trennsystem! | Mischsystem: Regenrückhaltebecken (RRB) Retentionsbodenfilter (RBF) Kanalsautraum (KSR) Regenüberlaufbecken (RÜ) Trennsystem: Regenrückhaltebecken (RRB) Retentionsbodenfilter (RBF) Regenklärbecken (RKB) |
| Bedeutung der hydraulischen Berechnungen im Bereich der Kläranlagen | 1. Sicherstellen der verfahrenstechnischen Funktionen - Vermeidung von Ablagerungen (Mindestgeschwindigkeit, Schleppspannung) - Gleichmäßige Verteilung (z.B. auf mehrere Straßen - gleichmäßige Beckendurchströmungen 2. Verminderung von Anlagen und Betriebskosten - Vermeidung unnötiger Höhenverluste (Pumpkosten) - Begrenzung der Sicherheitsreserven (kleinster möglicher Querschnitt) |
| Bedeutung der hydraulischen Berechnungen im Bereich der Kanalisation | 1. Sicherstellen der verfahrenstechnischen Funktionen - Vermeidung von Ablagerungen (Mindestgeschwindigkeit, Schleppspannung) - Vermeidung von Einstau - Überstau - Überflutung - Vermeidung von Gewässerbelastungen - Ableitung zur Kläranlage 2. Verminderung von Anlagen und Betriebskosten - Kostenoptimierung die der Kanalverlegung - Begrenzung von Sicherheitsreserven (kleinster möglicher Querschnitt) - Reduzierung der Kanalreinigungskosten - Gefälle, Material |
| 1. Kontinuitätsgleichung 2. Impulssatz 3. Bernoullische Gleichung | 1. Q = v1 * A1 = v2 * A2 = Konstant 2. p * Q * (v1 - v2) = 0 --> Druckstöße 3. Gesamtenergiehöhe = geodesische Höhe + Druckhöhe + Geschwindigkeitshöhe hi = zi + [p/(p * g)] + [v^2/(2 * g)] |
| Welche Berechnungen werden stationär, welche instationär durchgeführt? | stationäre Strömung: Berechnung von Rohrleitungen und Gerinnen instationäre Strömung : - Druckstoß in Rohrleitungen - Schwall- und Sunkwellen - Plötzliche Änderungen der Durchflußmenge oder des Querschnitts |
| Rohleitungsverluste bestehen im einzelnen aus: | - Eintrittsverluste - Austrittsverluste - Reibungsverluste der Rohrleitung - Krümmungsverluste - Einbauten und sonstige Verluste |
| Erkläre folgende Begriffe: 1. Strömen 2. Grenztiefe/Grenzgefälle 3. Schießen | 1. Strömen: große Wassertiefe, geringe Fließgeschwindigkeit, geringes Gefälle, Störungen wirken sich stromauf aus 2. Grenztiefe/Grenzgefälle: Übergang Strömen - Schießen 3. Schießen: Geringe Wassertiefe, hohe Fließgeschwindigkeit, hohes Gefälle, Störungen bereiten sich nicht stromauf aus |

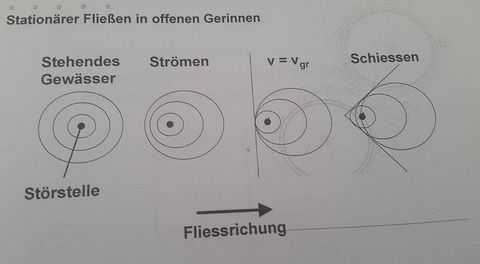

| Grafische Darstellung: Stationärer Fließen in offenen Gerinnen | |

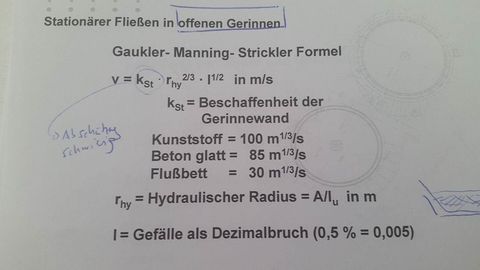

| Gaukler-Manning-Strickler Formel Wofür wird dieser Formel verwendet? | |

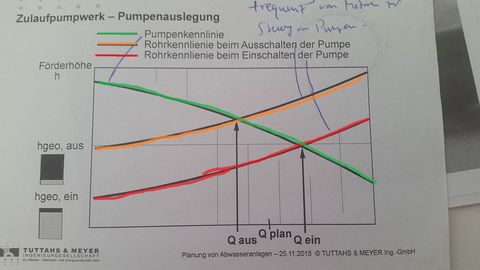

| Diagrammdarstellung: Zulaufpumpwerk und Pumpenauslegung |
