Question | Answer |
Wie groß ist der Maßstab in der obigen Skizze, wenn H 10000 m beträgt und f = 305 mm (Formel)? | MB= 1/( m_B )= f/H= 0,305m/10000m=0,0000305 1:32786 |
Wie können Sie Bilder „einnorden“, wenn Sie keine Richtungsangabe auf dem Luftbild haben? | Fließrichtung der Flüsse, Schatten der Objekte (wenn Zeit bekannt), Schnee, Google Earth |
Was ist „Radiale Verzerrung“? | Alle Objekte, die nicht im Nadir(Zentrum) liegen, werden radial verzerrt. Alle Punkte höher als das Zentrum bewegen sich nach außen, alle Punkte die niedriger liegen fallen Richtung Zentrum |
An welchen Kriterien erkennen Sie die Fließrichtung eines Flusses auf dem Luftbild? | Tropfenform von Inseln und Sandbänken, Form und Lage der Gleit- und Prallhänge, Orientierung von Zuflüssen |
In welchen wissenschaftlichen Fachrichtungen und wozu werden Luft- und Satellitenbilder eingesetzt, geben Sie einige Beispiele | Geologie, Geographie, Hydrogeologie, Landnutzung, Georisiken, Bauingenieurwesen z.B. Öl- und Gasexploration, natürliche und anthropogene Landbedeckung, geologisches Kartieren |
Was versteht man unter „Remote Sensing“? | Remote Sensing ist Fernerkundung, also die Erkundung eines Objektes ohne Berührung durch die Messung von elektromagnetischer Strahlung die das Objekt emittiert bzw. reflektiert |
Was ist Photogrammetrie? | Messmethode um aus Fotographien und Messbildern räumliche Lage oder dreidimensionale Form zu bestimmen |
Welcher Wellenlänge entspricht das für Menschen sichtbare Licht? | 380 nm bis 780 nm (UV-Bereich bis naher Infrarotbereich) |
Versteht man unter dem Bild-Nadir? | Punkt auf dem Bild gegeben durch Linie vom Geländenadir durch das perspektivische Fenster |
Wie verhalten sich Bildmittelpunkt und Bildnadir zueinander? | Der Bildmittelpunkt M und der Bildnadir n sind in einem Punkt, wenn die Normale des Bildes parallel zur Normalen des Untergrundes verläuft. Ist dies nicht der Fall variiert die Distanz zwischen M und n mit dem Winkel v |
. Was versteht man unter dem Geländenadir? | Der Punkt N auf dem Gelände, gegeben durch eine vertikale Linie durch das perspektivische Fenster. = Groundnadir |
Welche Effekte entstehen, wenn Bildmittelpunkt und Bildnadir nicht zusammenfallen? | Effekt der Neigung: Die geometrischen Bedingungen eines Foto werden verzerrt dargestellt und stimmen nicht mehr |
Was bedingt die radiale Verzerrung? Und was sind die Folgen? | Höhenunterschiede der Objekte. Alle Objekte, die nicht im Nadir(Zentrum) liegen, werden radial verzerrt. Alle Punkte die höher als das Zentrum liegen werden nach außen verzerrt, alle Punkte die niedriger liegen werden Richtung Zentrum verzerrt |
Was ist eine multitemporale Auswertung von Luft-/Satellitenbildern, wozu werden solche Auswertungen gemacht (Beispiele)? | Multitemporal bedeutet Auswertung von Bildern des gleichen Ortes zu unterschiedlichen Zeiten, so können Deformationen bzw. Veränderungen des Untergrundes erkannt werden z.B. Vulkanen (Lavafluss), Erdbeben, Absenkungen (Sinkholes), Gletscherbewegung |
Nennen Sie einige Fragestellungen für multitemporale Auswertungen von Luft-/Satellitenbildern? | Multitemporal bedeutet Auswertung von Bildern des gleichen Ortes zu unterschiedlichen Zeiten, so können Deformationen bzw. Veränderungen des Untergrundes erkannt werden |
Erklären Sie den Unterschied (mit Beispielen) von aktiven und passiven Fernerkundungssensoren | Aktive Fernerkundungssensoren arbeiten mit Sender und Empfänger an einem Ort, das bedeutet dass sie das gemessene reflektierte Signal selbst aussenden. Passive Fernerkundungssensoren dagegen detektieren natürliche elektromagnetische Strahlung die vom gemessenen Objekt selbst ausgestrahlt wird bzw. natürlich entstanden ist und vom Objekt reflektiert wird (Sonnenlicht + Thermalstrahlung). |
Was wird mit einem multispektralen Sensor gemessen? | Ein multispektraler Sensor kann mehrere Bänder gleichzeitig messen. Zum Beispiel im sichtbaren Spektrum, im nahen Infrarotspektrum und im thermalen Infrarotspektrum |
Welche Teile des elektromagnetischen Spektrums werden in der Fernerkundung verwandt? | der sichtbare Bereich, der nahe Infrarotbereich, der Kurzwelleninfrarotbereich, der thermale Infrarotbereich, der Mikrowellenbereich |
Welche Kanäle des elektromagnetischen Spektrums eignen sich für die Fernerkundung? | Der sichtbare Bereich, der nahe Infrarotbereich, der Kurzwelleninfrarotbereich, der thermale Infrarotbereich, der Mikrowellenbereich |
Warum sind für die geologische Fernerkundung Teile des Infrarot-Spektrums sehr interessant? | Der thermale Infrarotbereich ist besonders interessant, da mit diesem Bereich die Wärmeleit- und Wärmespeicherfähigkeit eines Untergrunds bestimmt werden kann. Mit diesen Daten kann man auf die Mineralische Zusammensetzung des Gesteins schließen. |
Warum verwendet man Falschfarbenbilder? | Um Strahlungen außerhalb des sichtbaren Lichts darzustellen z.B. Infrarotstrahlung |
Was bedeutet der Strahlenfluss und aus welchen Teilen setzt er sich zusammen? | Die Stärke der elektromagnetischen Strahlung pro Flächeneinheit. Reflektion, Absorption, Transmissivität |
Was bedeutet der Emissionsgrad , und wie ist sein Verhältnis zum Kirchhoff´schen Gesetz? | Der Emissionsgrad ist das Strahlungsvermögen eines Körpers und berechnet sich durch ε = φe/φs mit φe = STV reales Objekt φs = STV schwarzer Körper. Das Kirchhoff’sche Gesetz besagt dabei, dass Emissivität gleich dem Absorptionsvermögen eines Körpers ist -> ε(λ) = α(λ). |
Was besagt das Planck´sche Strahlungsgesetz? | Jeder Körper mit einer Temperatur größer als der absolute Nullpunkt sendet elektromagnetische Strahlung aus, die in Relation zur Temperatur des Körpers und zur Wellenlänge steht. |
Welche Eigenstrahlung sendet die Erde ab? | Thermale Infrarotstrahlung |
Beschreiben Sie die Auswirkungen der Atmosphäre auf die Sonnenstrahlung | Die Atmosphäre reflektiert einen kleinen Teil der Sonnenstrahlung. Ein weiterer Teil wird von der Atmosphäre absorbiert und danach in irgendeine Richtung wieder emittiert. Ein Teil der Strahlung gelangt ungehindert durch die Atmosphäre und der Rest der Strahlung wird durch die Atmosphäre gebrochen |
. Was bedeutet Extinktion im Zusammenhang mit Strahlung? | Die frequenz- bzw. stoffabhängige Schwächung der Intensität einer Strahlung durch Absorption, Streuung und Reflexion in bzw. an Materie. Z.B. die Extinktion von Sonnenstrahlung in der Erdatmosphäre |
Was geschieht physikalisch während der Absorption? | Bei der Absorption wird elektromagnetische Strahlungsenergie von einem Körper aufgenommen. So wird vorübergehend Energie gespeichert und entsprechend dem Plank‘schen Strahlungsgesetz in irgendeine Richtung wieder emittiert |
Wodurch wird Streuung der Strahlung in der Atmosphäre erzeugt? | Durch Aerosole, Moleküle und Wolkentröpfchen. Durch Aerosole (Staub, Wasserdampf, Rauch) |
Was bewirkt die diffuse Himmelsstrahlung? | Eine höhere Intensität im kurzwelligen Bereich so dass der Himmel blau erscheint. Himmelsstrahlung ist die gesamte von der Atmosphäre gestreute Sonnenstrahlung |
Was bedeutet das Himmelslicht? Erklären Sie den Unterschied zum Himmelslicht mit einer kleinen Skizze | Himmelslicht ist der sichtbare Bereich der diffusen Sonnenstrahlung, die durch die Atmosphäre gestreut wird |

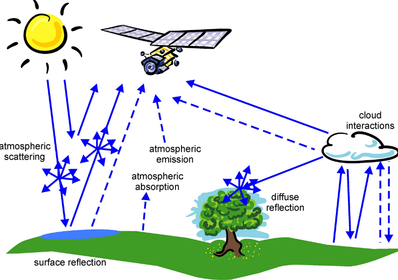

Beschreiben Sie den Strahlengang des Sonnenlichts durch die Atmosphäre zum Sensor des Satelliten mit Hilfe einer Skizze. | |
Beschreiben Sie die Reflexionseigenschaften der Erdoberfläche, welche sind die bedeutenden Faktoren? | Winkel der Einstrahlung, Albedo des Körpers, Oberflächenbeschaffenheit, Struktur |
Wovon hängen die Reflexionseigenschaften der Erde ab? | Winkel der Einstrahlung, Albedo des Körpers, Oberflächenbeschaffenheit, Struktur, Vegetation, Wasser, Vereisung, nackter Boden |
Was ist spiegelnde Reflexion, und was löst diese aus? | Spiegelnde Reflektion bzw. gerichtete Reflektion wird durch glatte Oberflächen ausgelöst und tritt auf wenn der Einfallswinkel gleich dem Ausfallswinkel ist. Im Gegensatz dazu steht die diffuse Reflektion von rauen Oberflächen |
Welche Art von Reflexion wird häufig durch Wasser ausgelöst? | Diffuse Reflexion. |
Nennen sie die Besonderheiten der Mikrowellenstrahlung | Mikrowellenstrahlung ermöglicht Aufnahmen mit sehr hoher Auflösung. Außerdem wird sie nicht durch Wolken beeinflusst und ist auch bei Nacht einsetzbar, da sie ein aktives System ist |
Was bedeutet Panchromatisch? | Ein panchromatischer Sensor kombinierte das gesamte sichtbare Spektrum in einen Channel. Er kann mehrere Wellenlängen gleichzeitig detektieren und ist das schärfste Band (Auflösung 15m). Bezeichnung für die breitbandige spektrale Empfindlichkeit eines Sensors oder Filmmaterials. Panchromatisch heisst dabei, dass der Sensor über den gesamten Bereich des menschlichen Auges von etwa 400 nm (blau-violett) bis 780 nm (tiefrot) empfindlich ist. |
