Kleinsignalparameter gm = ic/UT -> Steilheit des Transistors rBE = B/gm -> dynamischer Eingangswiderstand rCE = UA/ic -> dynamischer Ausgangswiderstand rd = 1/gm -> dynamischer Widerstand einer Diode

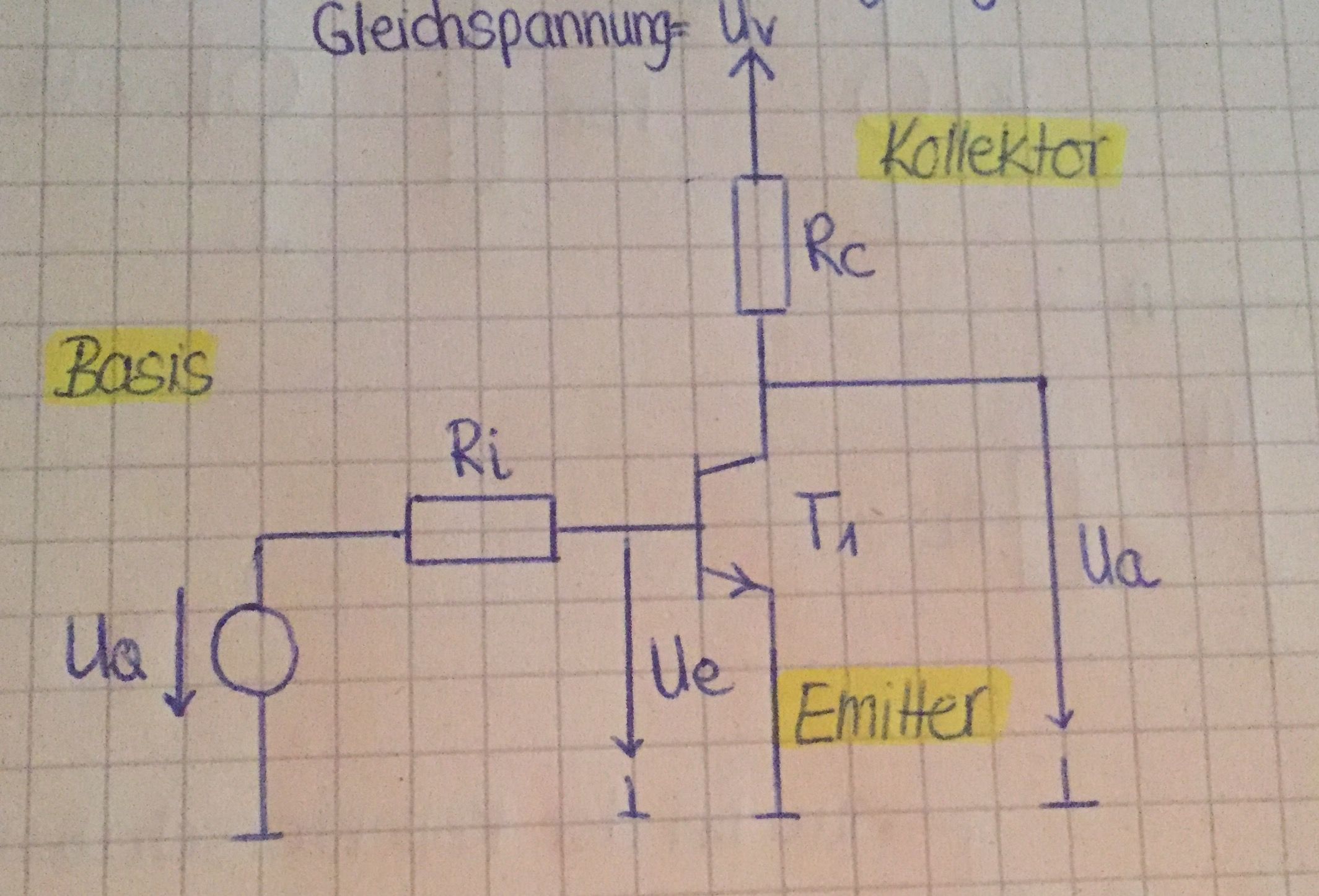

Emitterschaltung - Schaltbild
Image: Full Size Render (image/jpeg)
Emitterschaltung - Formeln Eingangswiderstand: rin = rBE Ausgangswiderstand: rout = rCE//Rc Verstärkungsfaktor: av = -gm * rCE//Rc -> invertierender Verstärker

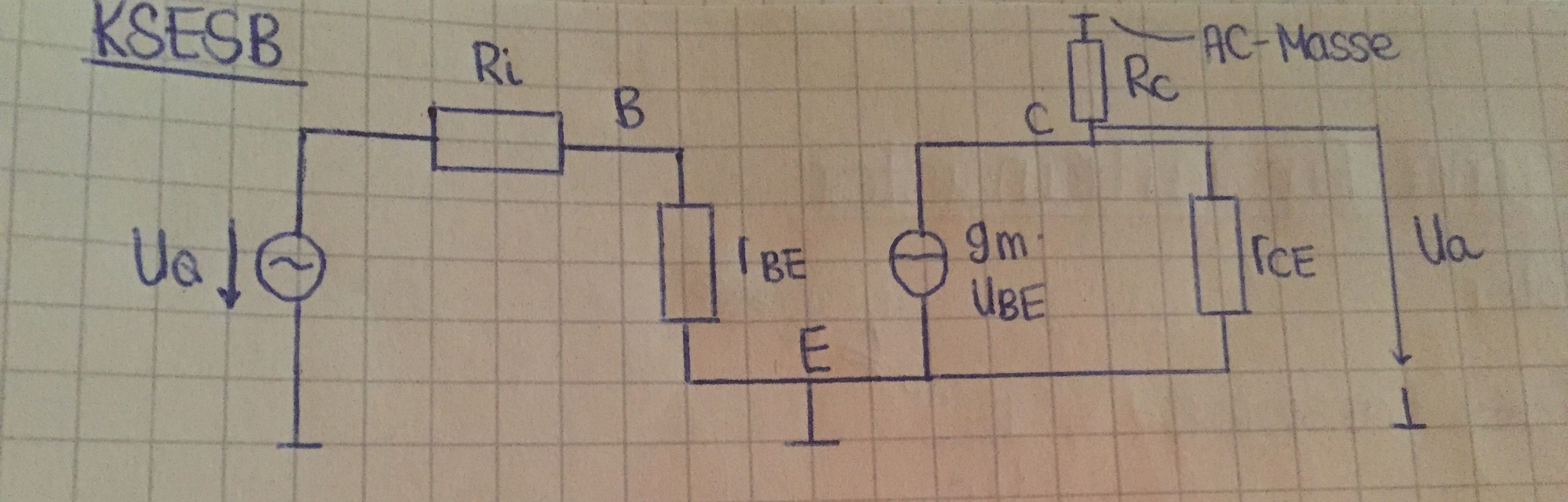

Emitterschaltung - Kleinsignalersatzschaltbild
Image: Full Size Render 2 (image/jpeg)

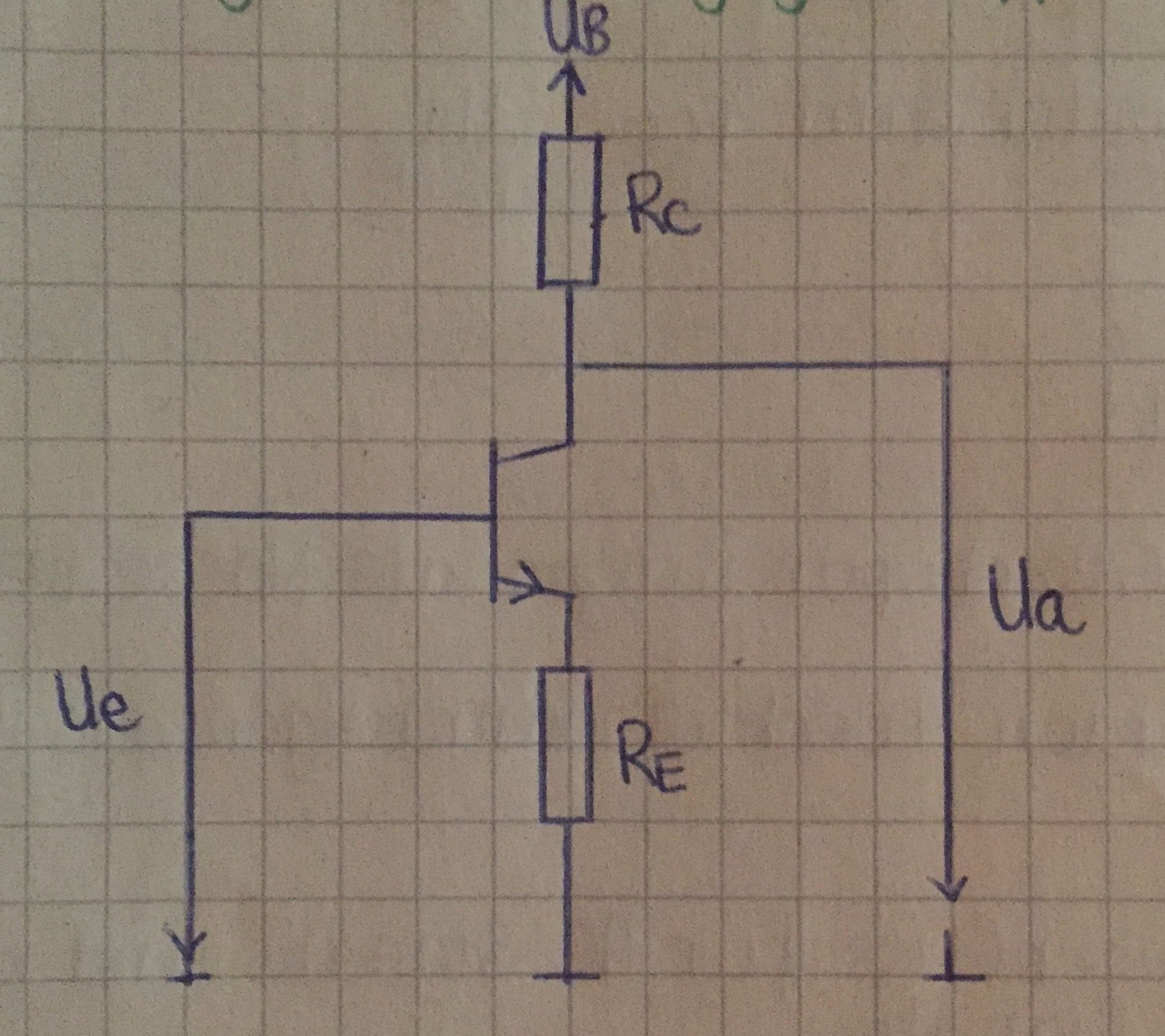

Emitterschaltung mit Stromgegenkopplung - Schaltbild
Image: Full Size Render 6 (image/jpeg)
Emitterschaltung mit Stromgegenkopplung - Formeln Eingangswiderstand: rin = rBE + B * Re Ausgangswiderstand: rout = Rc // rCE (1+gm (rBE // Re)) Verstärkungsfaktor: av = -Rc/Re -> invertierender Verstärker

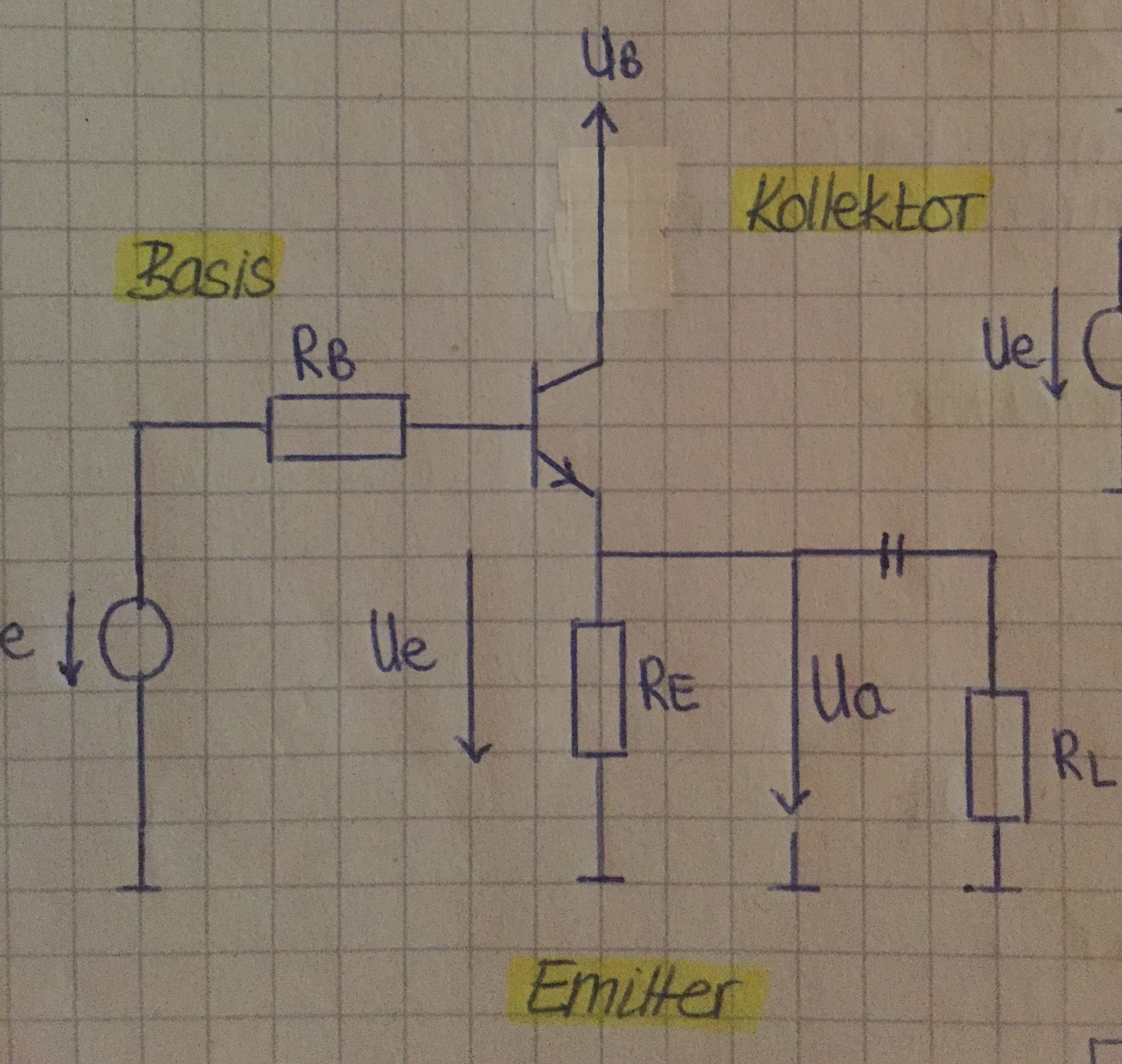

Kollektorschaltung - Schaltbild
Image: Full Size Render 4 (image/jpeg)
Kollektorschaltung - Formeln Eingangswiderstand: rin = rBE + B * (Re//RL) Ausgangswiderstand: rout = (1/gm + Rb/B) // Re Verstärkungsfaktor: av = 1 -> Impedanzwandler bzw. Spannungsfolger

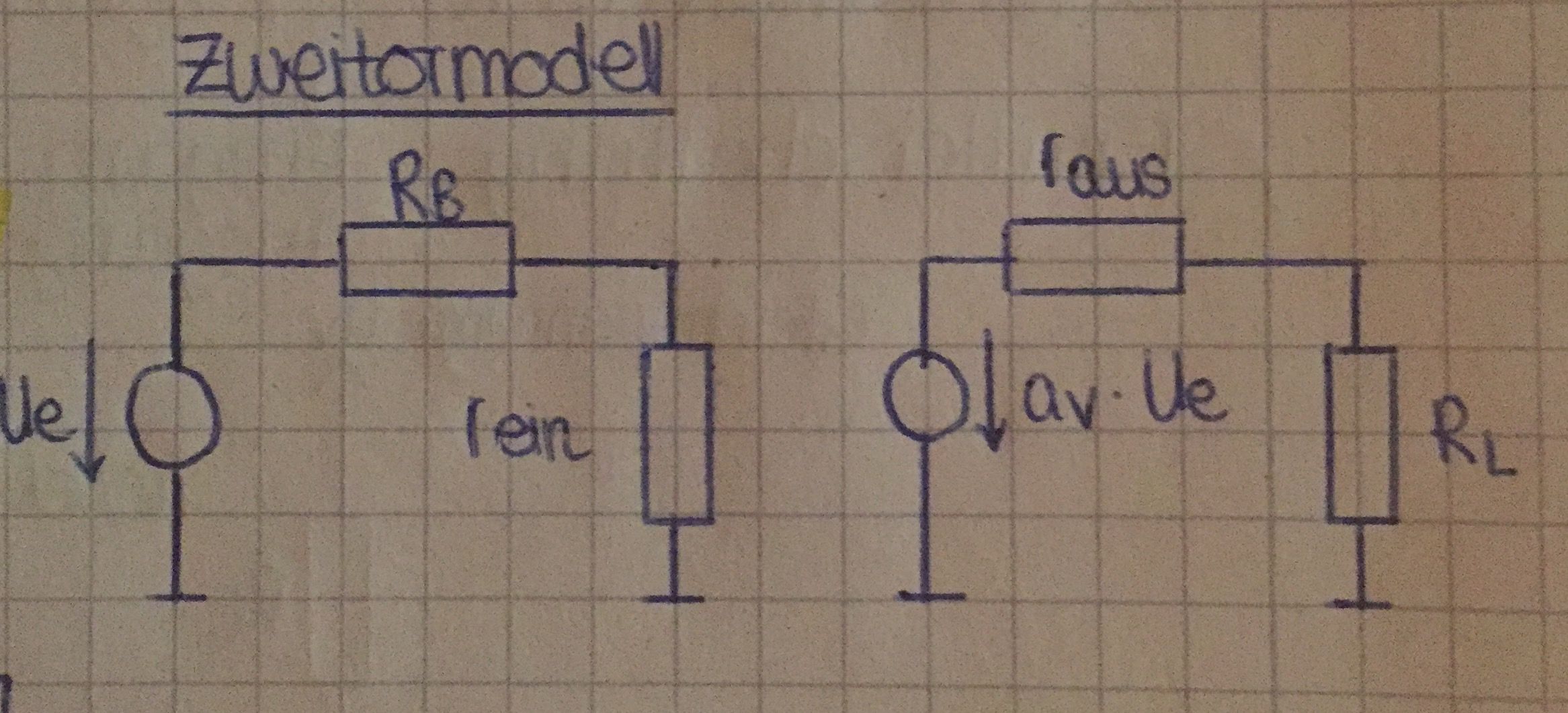

Kollektorschaltung - Zweitormodell
Image: Full Size Render 5 (image/jpeg)

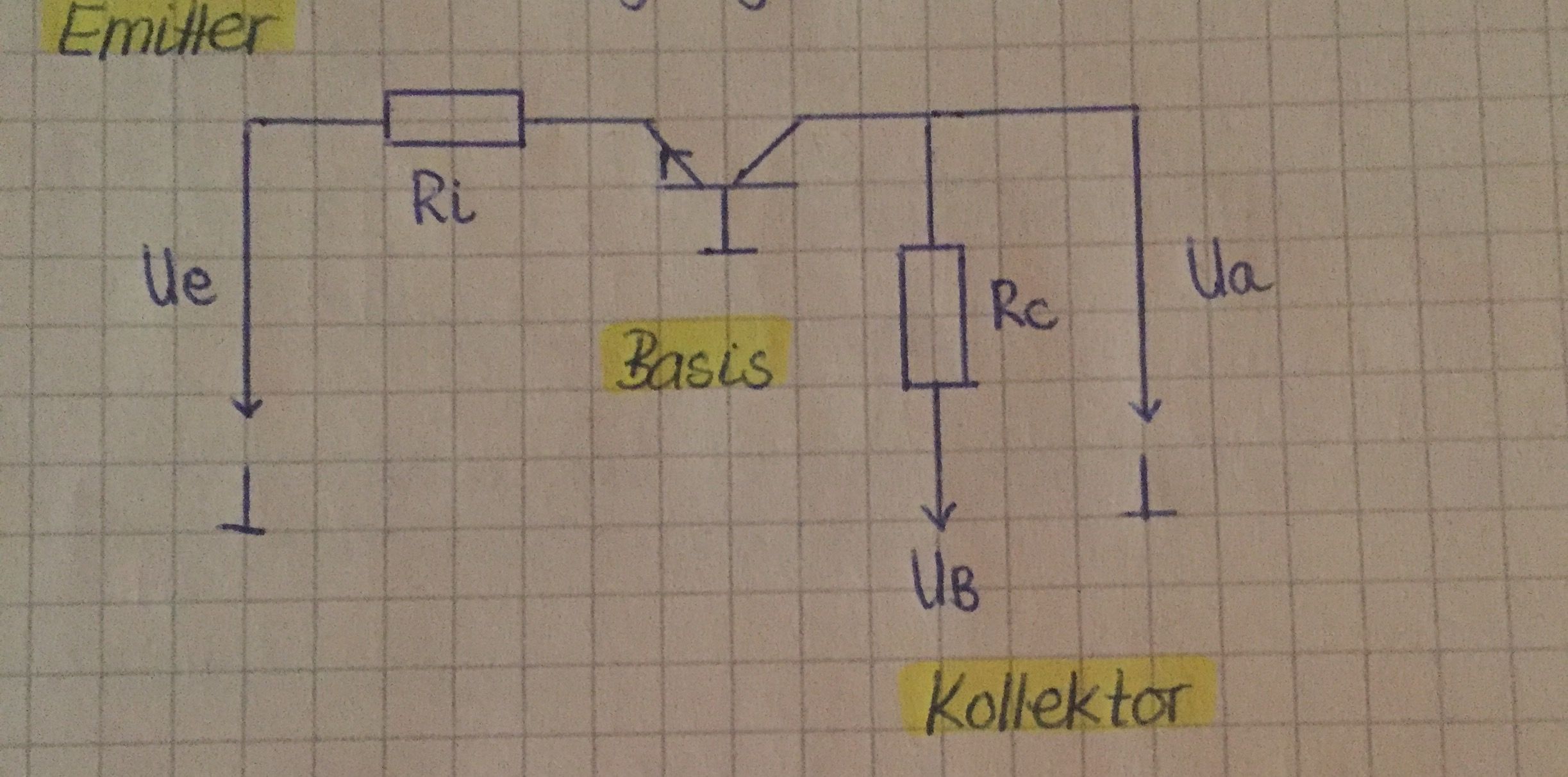

Basisschaltung - Schaltbild
Image: Full Size Render 3 (image/jpeg)
Basisschaltung - Formeln Eingangswiderstand: rin = 1/gm Ausgangswiderstand: rout = Rc Verstärkungsfaktor: av = gm * Rc -> nicht invertierender Verstärker
Differenzverstärker Ua = aD * UD + aGL * UGl aGL im Idealfall = 0
Differenzverstärker - Differenzansteuerung UD = U1 - U2 Fall 1: U2 = -U1 -> UD = 2*U1 Fall 2: U2 = 0V -> UD = U1
Differenzverstärker - Gleichtaktansteuerung UGL = 1/2 * (U1 + U2)

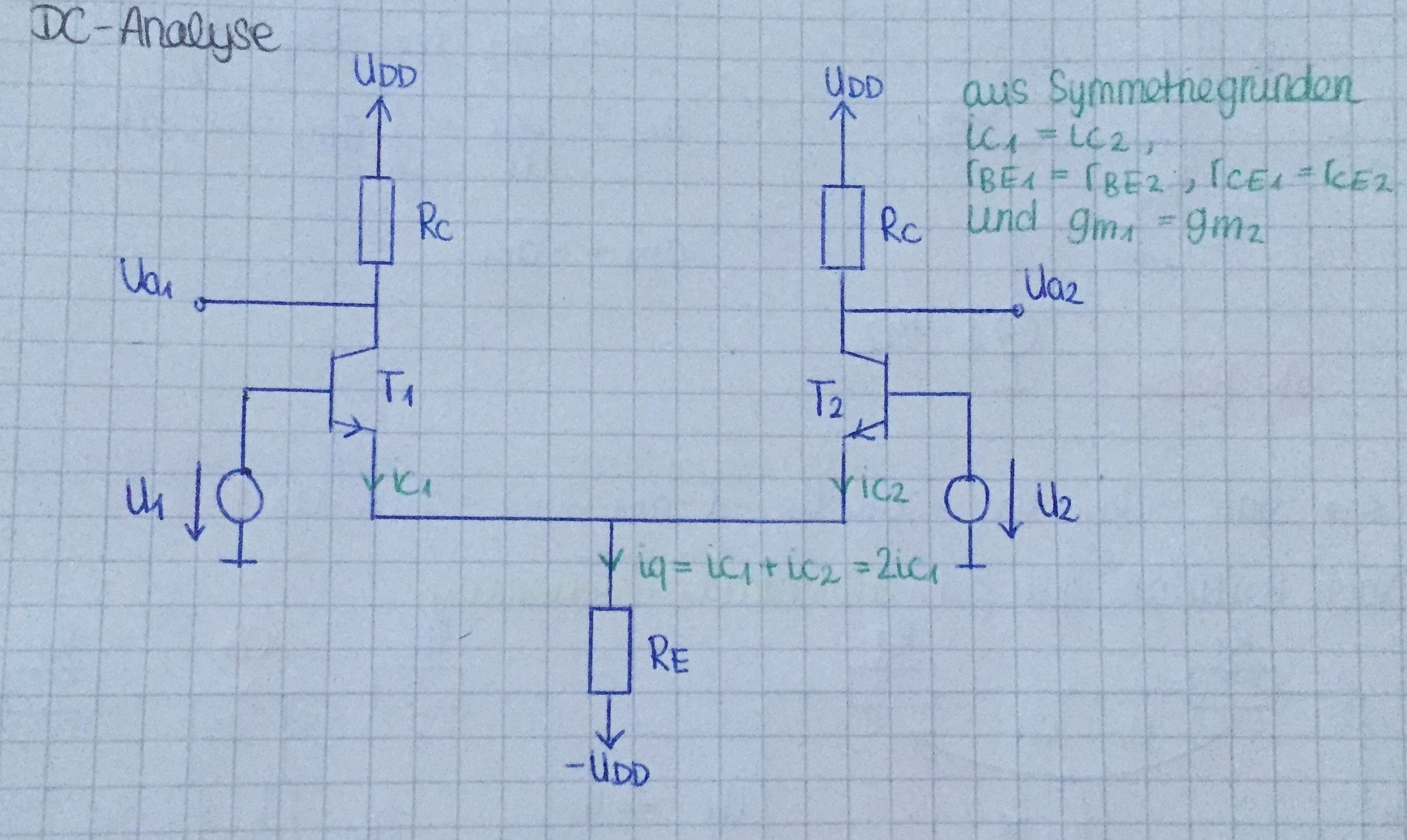

Differenzverstärker - DC Analyse
Image: Full Size Render 7 (image/jpeg)

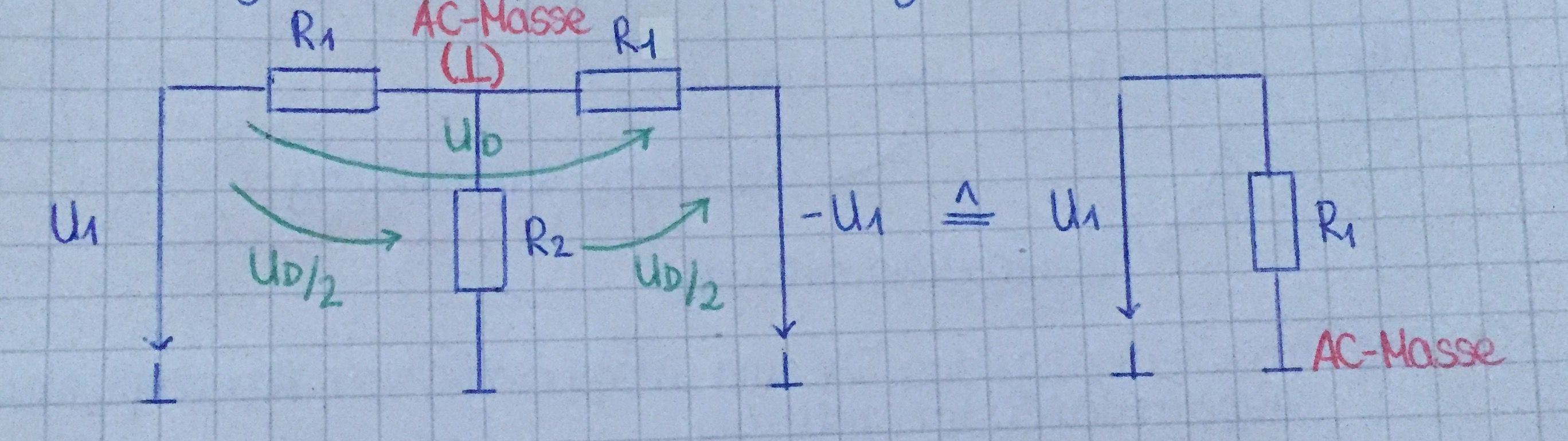

Differenzverstärker - AC Analyse Differenzantsteuerung nach Bartlett Nach Bartlett gilt für Differenzansteuerung:
Image: Full Size Render 8 (image/jpeg)

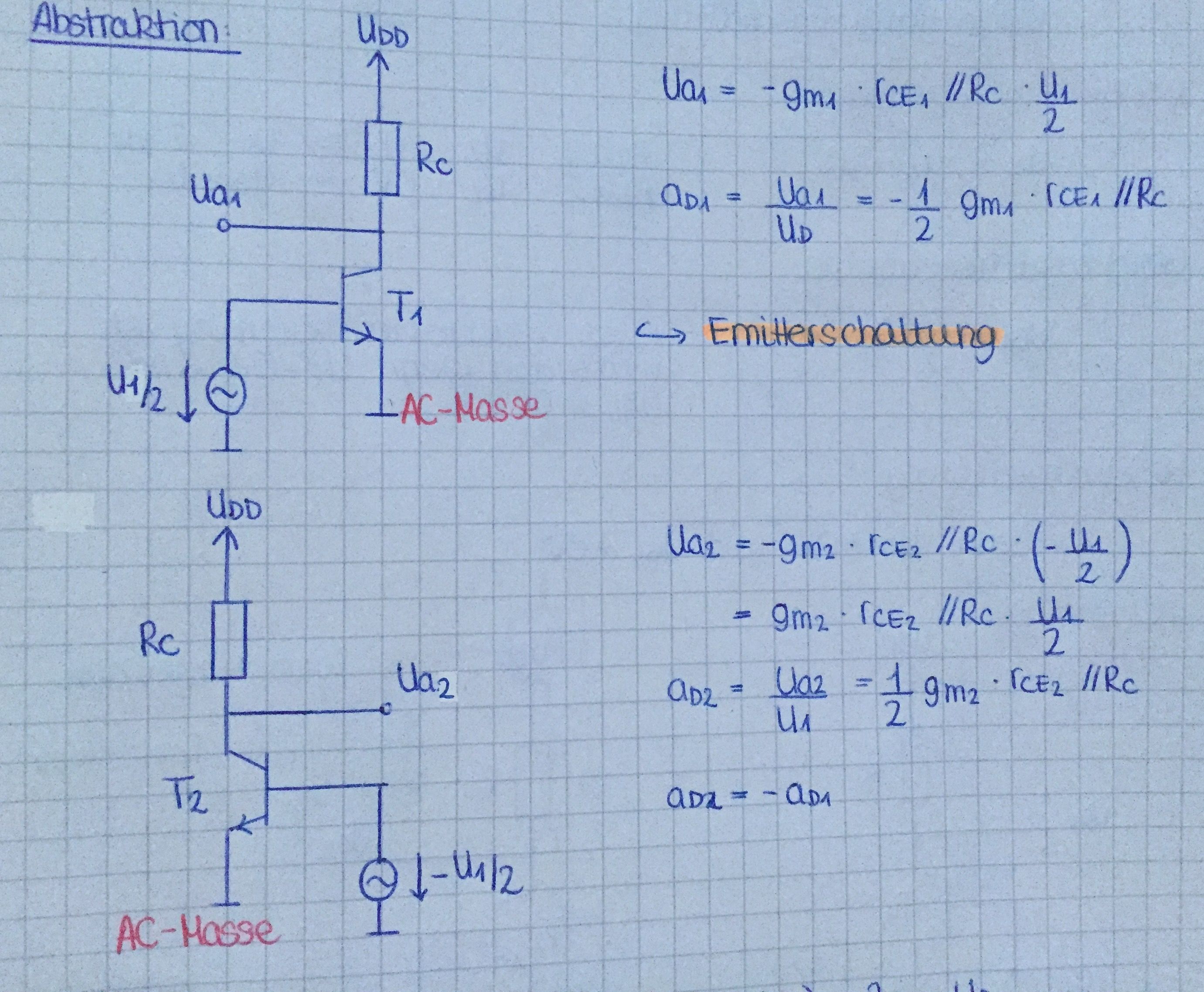

Differenzverstärker - AC Analyse Differenzantsteuerung nach Bartlett - Abstraktion
Image: Full Size Render 9 (image/jpeg)

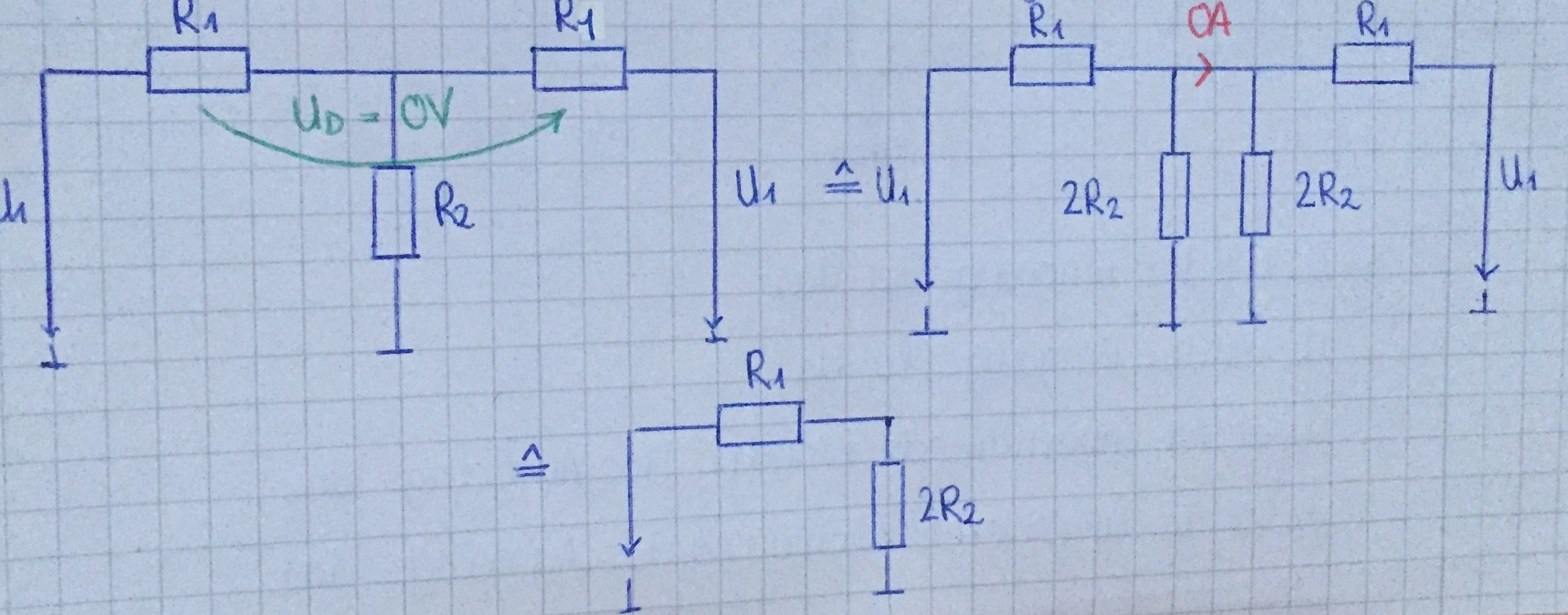

Differenzverstärker - AC Analyse Gleichtaktantsteuerung nach Bartlett Nach Bartlett gilt für Gleichtaktansteuerung:
Image: Full Size Render 10 (image/jpeg)

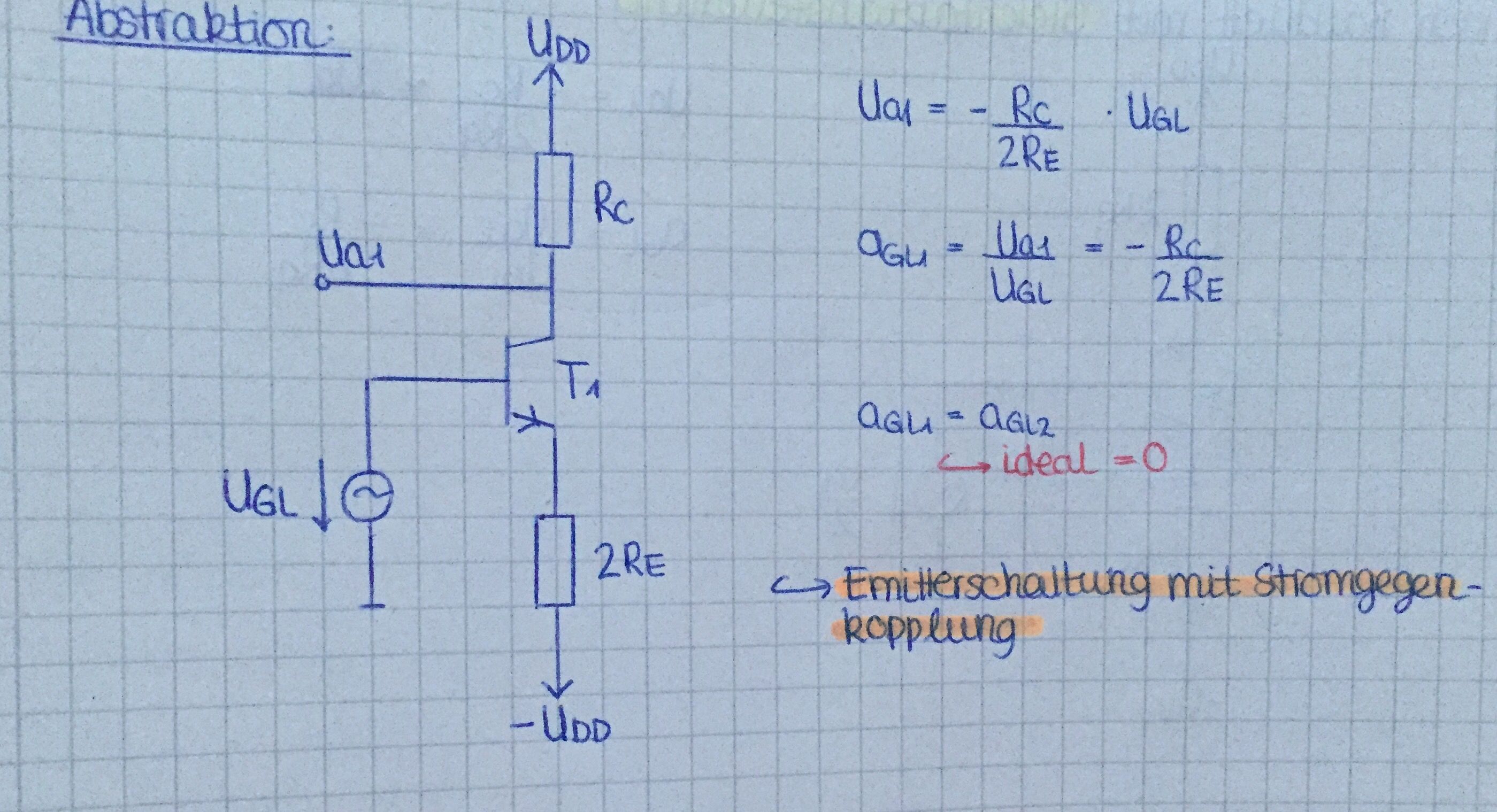

Differenzverstärker - AC Analyse Gleichtaktantsteuerung nach Bartlett - Abstraktion
Image: Full Size Render 11 (image/jpeg)
